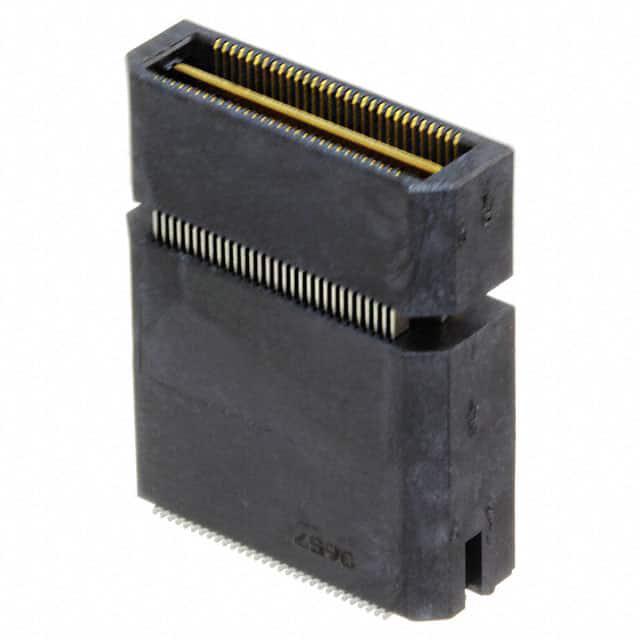

QTH-030-07-L-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距60p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: 200-QTH03007LDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QTH-030-07-L-D-A

QTH-030-07-L-D-A概述


    产品简介


    本文档介绍的是Samtec公司的QTH系列高速双排针座连接器。该产品主要用于高密度连接需求的应用场景,广泛应用于通信、医疗、工业自动化及消费电子等多个领域。QTH系列连接器以其卓越的电气性能、可靠的机械性能和多样化的配置选项,在各类高端电子产品中得到广泛应用。

    技术参数


    - 工作电压: 0-100V
    - 工作电流: 0-3A
    - 工作温度范围: -40°C至+85°C
    - 绝缘电阻: >1000MΩ
    - 接触电阻: ≤20mΩ
    - 拔插次数: ≥1000次
    - 镀层选项: 3μ"选择性金(仅限接触区)、10μ"选择性金(仅限接触区)、30μ"金(仅限接触区)和50μ"选择性金(仅限接触区)
    - 外形尺寸: 多种尺寸可选,具体见下表
    | 位置数 | 排间距(mm) |

    | -030 | 1.27 |
    | -060 | 1.02 |
    | -090 | 0.75 |
    | -120 | 0.64 |
    | -150 | 0.51 |

    产品特点和优势


    QTH系列连接器具有以下几个显著特点和优势:
    1. 高密度设计:提供多种排列组合方式,能够满足不同应用场景的高密度连接需求。
    2. 多镀层选择:支持多种金属镀层,以适应不同的电气和环境要求。
    3. 优异的电气性能:出色的接触电阻和较低的信号损耗,确保稳定可靠的信号传输。
    4. 坚固耐用:具有高达1000次的插拔寿命,能够在恶劣环境中长期可靠运行。
    5. 多样化配置:多种配件和选项(如定位销、摩擦锁、锁扣等)增加了产品的灵活性和适用性。

    应用案例和使用建议


    应用案例
    QTH系列连接器在多个领域都有成功的应用案例。例如,在5G通信基站中,QTH连接器被用于连接各类模块和组件,确保高效稳定的信号传输。在医疗设备中,它们则作为关键部件,确保了设备的精确控制和数据传输的可靠性。
    使用建议
    1. 在安装过程中,需要确保定位销正确插入,以保证连接器的准确对齐。
    2. 对于需要多次插拔的应用,应考虑选择镀层更厚的型号,以提高耐用性。
    3. 在进行高频信号传输时,建议选用更高规格的镀层选项,以降低信号衰减。

    兼容性和支持


    QTH系列连接器可以与各种标准配件配合使用,确保与现有系统无缝集成。Samtec公司提供全方位的技术支持,包括安装指南、用户手册和技术咨询,帮助客户更好地利用该产品。

    常见问题与解决方案


    1. 问题: 连接器无法完全插入插座。
    - 解决办法: 检查定位销是否正确安装,确保无异物阻塞插槽。
    2. 问题: 插拔力过大。
    - 解决办法: 调整导电镀层厚度,选择合适的规格型号。
    3. 问题: 长时间使用后接触电阻增加。
    - 解决办法: 清理连接器接口,必要时更换镀层较薄的连接器。

    总结和推荐


    综上所述,QTH系列高速双排针座连接器凭借其高性能、多样化配置和可靠稳定性,在高密度连接应用场景中表现出色。它适用于通信、医疗、工业自动化等众多领域,是理想的高密度连接解决方案。根据以上分析,我们强烈推荐这款产品给需要高可靠性、高密度连接的应用场合。

QTH-030-07-L-D-A参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 60pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
长*宽*高 20mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 托盘

QTH-030-07-L-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTH-030-07-L-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QTH-030-07-L-D-A QTH-030-07-L-D-A数据手册

QTH-030-07-L-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.919 ¥ 185.2156
10+ $ 19.5372 ¥ 165.0893
25+ $ 18.198 ¥ 153.7731
54+ $ 15.4332 ¥ 130.4105
108+ $ 12.663 ¥ 107.0024
270+ $ 10.7205 ¥ 90.5882
540+ $ 8.9985 ¥ 76.0373
1026+ $ 7.4445 ¥ 62.906
库存: 221
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 185.21
