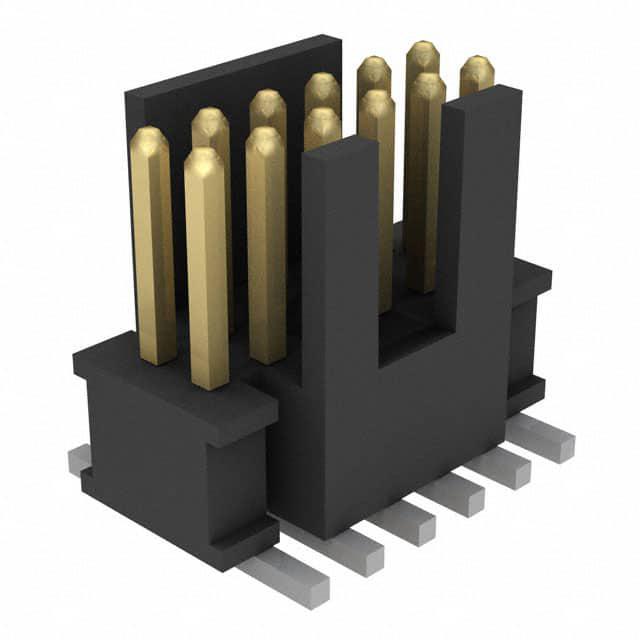

FTSH-106-01-L-DV-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 1.27mm间距12p双排排针 线对板连接器, FTSH系列, 直角, 表面
供应商型号: FTSH-106-01-L-DV-K
供应商: 云汉优选
标准整包数: 1

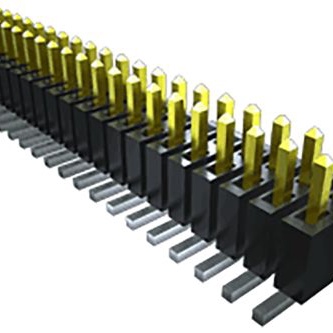

SAMTEC 矩形连接器 - 外壳 FTSH-106-01-L-DV-K

FTSH-106-01-L-DV-K概述


    产品简介


    FTSH-1XX-XX-XXX-DV电子元器件
    FTSH-1XX-XX-XXX-DV是一种双垂直表面贴装终端(SMT)插头,广泛应用于各种电子设备中。此产品采用LCP UL 94 VO绝缘材料和磷青铜终端,具备高可靠性、耐久性和抗腐蚀性。主要应用于电信、计算机网络、工业控制等领域。

    技术参数


    | 参数名称 | 规格 |

    | 位置数量 | 2至50个(每行) |
    | 引脚样式 | 01: .120 [3.05] mm
    02: .075 [1.91] mm
    03: .065 [1.65] mm
    04: .150 [3.81] mm
    05: .170 [4.32] mm
    14: .150 [3.81] mm |
    | 封装选项 | -ES: 端罩(图6,第3页)
    -EJ: 弹出式端罩(图4,第2页)
    -EJM: 带对齐销的弹出式端罩(图5,第2页)
    -EJC: 带锁紧夹的弹出式端罩(图5,第2页)
    -EC: 锁紧夹(图7,第3页)
    -EP: 导向柱(图8,第3页)
    -EL: 板锁(图9,第3页)
    -EPC: 导向柱及锁紧夹(图10,第3页)
    -A: 对齐销(图3,第2页)
    -K: 键控选项(图2,第2页)
    -DV: 双垂直设计 |
    | 极化选项 | 根据具体情况选择 |
    | 终端电镀 | -L: 10µ" 金选择性电镀,尾部为光亮锡
    -F: 3µ" 金选择性电镀,尾部为光亮锡
    -S: 30µ" 金选择性电镀,尾部为光亮锡
    -H: 30µ" 金镀层,尾部为3µ" 金镀层
    -LM: 10µ" 金选择性电镀,尾部为光亮锡
    -FM: 3µ" 金选择性电镀,尾部为光亮锡
    -SM: 30µ" 金选择性电镀,尾部为光亮锡
    -LTL: 10µ" 金选择性电镀,尾部为锡铅合金(90/10±5%)
    -G: 10µ" 金镀层,尾部为3µ" 金镀层
    -STL: 30µ" 金选择性电镀,尾部为锡铅合金(90/10±5%) |
    | 包装方式 | -BLANK: 管装(默认)
    -TR: 盘带封装(根据注释20和21)
    -FR: 满盘盘带封装(根据注释20和21) |

    产品特点和优势


    1. 高可靠性:FTSH-1XX-XX-XXX-DV采用了先进的LCP UL 94 VO绝缘材料,确保长期使用稳定可靠。
    2. 多功能性:支持多种引脚样式和封装选项,适应不同应用需求。
    3. 高性能:磷青铜终端提供良好的导电性和抗腐蚀性,适用于高电流密度的应用环境。
    4. 易安装:带有弹出式端罩和导向柱,便于快速且准确地进行安装操作。
    5. 环境友好:选用环保材料,符合行业标准。

    应用案例和使用建议


    应用案例:
    FTSH-1XX-XX-XXX-DV在电信网络交换机、服务器背板连接器、工业自动化控制系统等领域得到广泛应用。这些应用场合要求连接器具有高可靠性和稳定性,而FTSH-1XX-XX-XXX-DV完全符合这些要求。
    使用建议:
    1. 在安装前,需确认所选型号的所有技术规格和要求。
    2. 使用专用工具进行插入和拔出操作,以避免损坏终端和插头。
    3. 根据具体应用需求,选择合适的极化选项和电镀类型。
    4. 注意包装方式,确保正确的储存和运输条件。

    兼容性和支持


    兼容性:
    FTSH-1XX-XX-XXX-DV可与其他FTSH系列的电子元器件和连接器配套使用。尤其与FTSH-50-CN-XX-X或FTSHC-50-CN-XX-X系列配合时,需要特别注意相关要求。
    支持和维护:
    SAMTEC公司提供了全面的技术支持和售后服务,包括安装指导、故障排查和维修服务。如果遇到任何问题,可以联系当地的销售和技术支持团队获取帮助。

    常见问题与解决方案


    1. 问题:插入时接触不良
    解决方案:检查终端和插针是否有损伤或弯曲,确保正确插入和对齐。
    2. 问题:锁紧夹无法正常使用
    解决方案:由于高插入力需求,建议手动安装所有带有锁紧夹的组件,避免使用自动放置工具。
    3. 问题:不同批次的产品颜色不一致
    解决方案:这可能是由于生产过程中使用的材料供应商不同所致,但不会影响产品的性能。如有疑问,可联系制造商获取更多详细信息。

    总结和推荐


    综合评估:
    FTSH-1XX-XX-XXX-DV是一款性能优异、多功能的电子元器件,其出色的可靠性和耐用性使其成为许多高要求应用的理想选择。尤其是其丰富的配置选项和优秀的兼容性,使得它在电信、工业控制等多个领域内有着广泛的适用性。
    推荐使用:
    鉴于FTSH-1XX-XX-XXX-DV的独特优势和广泛应用前景,我们强烈推荐在电信、工业控制和计算机网络等领域选用这款产品。对于任何需要高可靠性和高性能连接器的应用场合,FTSH-1XX-XX-XXX-DV都是一个值得信赖的选择。

FTSH-106-01-L-DV-K参数

参数
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 焊接
针脚数 12pin
类型 Cuttable,Header,Push-Pull
颜色 黑色
长*宽*高 7.62mm(长度)*5.84mm(高度)
安装方式 焊接安装
应用等级 工业级
零件状态 在售
包装方式 管装

FTSH-106-01-L-DV-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-106-01-L-DV-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC FTSH-106-01-L-DV-K FTSH-106-01-L-DV-K数据手册

FTSH-106-01-L-DV-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 12.6
100+ ¥ 11.88
500+ ¥ 11.52
2500+ ¥ 11.16
5000+ ¥ 10.8
库存: 14500
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 12.6
