TFM-120-01-L-D-RA

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距40p双排排针 线对板连接器, TFM系列, 直角, 通孔安装
供应商型号: TFM-120-01-L-D-RA
供应商: Master
标准整包数: 5

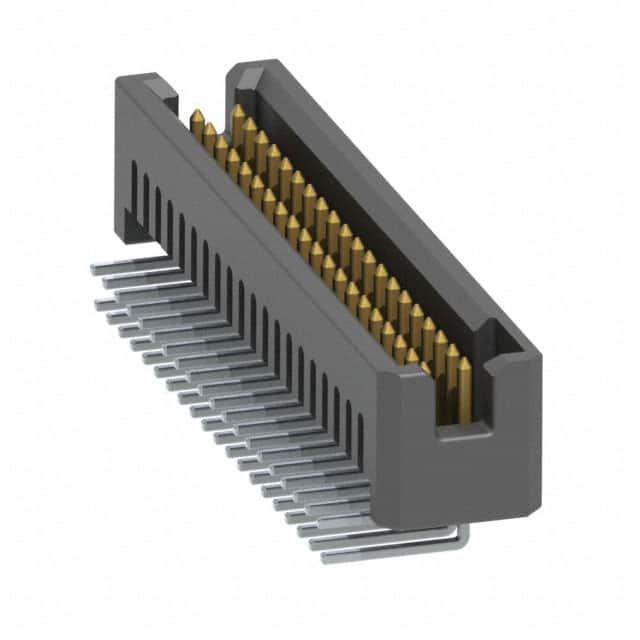

SAMTEC 矩形连接器 - 针座 - 公插针 TFM-120-01-L-D-RA

TFM-120-01-L-D-RA概述


    产品简介


    本文档介绍的是由Samtec公司生产的TFM系列电子连接器。这类连接器属于双排通过孔(TH)设计,适用于多种不同的应用领域,如通信设备、工业自动化系统和消费电子产品等。这些连接器通过选择不同的选项(如对接头、锁定夹、直角角度等)能够满足各种复杂的设计需求。

    技术参数


    产品规格:
    - 针数范围:-02到-50针(所有位置都可选)
    - 排数:双排
    - 引脚类型:通过孔引脚(-01, -03; -11, -13; -21, -23; -31)
    - 表面处理:30μ英寸选择性镀金接触区(MATTE TIN TAIL),3µ英寸镀金(FLASH GOLD ON CONTACT AREA)
    电气特性:
    - 最大插入力:根据不同规格而变化
    - 推出力:12盎司(接触点、焊接片、螺纹插入件)
    - 锁定夹的最小保留力:8盎司
    工作环境:
    - 适用于标准的室内和室外环境
    - 温度范围:根据具体型号,通常为-40°C到85°C
    - 湿度范围:一般不受湿度影响

    产品特点和优势


    TFM系列连接器具有以下独特功能和优势:
    - 多功能选择性配置:可通过选择不同的附加选项(如锁定夹、对准销、焊片等)来适应多种应用场景。
    - 高度兼容性:支持多种安装方式(表面贴装和通孔安装),并提供多种包装方式(管式包装、带式和卷盘包装)以方便存储和运输。
    - 可靠的质量控制:确保每一个连接器都达到高标准的性能要求,包括高插入力和出色的接触可靠性。

    应用案例和使用建议


    应用场景:
    - 用于制造通信设备的信号传输模块。
    - 在工业自动化系统中作为信号接口。
    - 在消费电子产品中实现板间连接。
    使用建议:
    - 在设计电路时要充分考虑连接器的插入力和推出力的要求,以避免组件损坏。
    - 使用TFM系列连接器时,应考虑是否需要锁定机制,尤其是在需要频繁插拔的应用中。
    - 选择合适的封装形式,以匹配您的生产流程。

    兼容性和支持


    - 兼容性:TFM系列连接器能够与多个系列的母座配合使用,具体信息请参阅官方文档。
    - 支持:Samtec公司提供全面的技术支持和售后服务,包括安装指导、维修服务等。同时,官方网站提供了详细的在线资源和技术支持文档。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插入力过大 | 检查是否选择了正确的型号和选项;确认装配过程中是否有误。 |
    | 锁定夹无法保持 | 确保安装正确且未损坏;检查是否存在安装方向错误。 |

    总结和推荐


    综上所述,TFM系列连接器凭借其多样化的配置选项、可靠的电气特性和广泛的应用场景,在众多同类产品中脱颖而出。无论是对于研发人员还是制造商而言,这些连接器都是理想的解决方案。强烈推荐在需要高度可靠性、良好兼容性的应用场景中采用TFM系列连接器。

TFM-120-01-L-D-RA参数

参数
颜色 黑色
防护等级 -
额定电流 2.9A
触头镀层 - 配接
排数 2
触头镀层厚度 - 配接 380nm
类型 Header,Push-Pull
间距-配接 1.27mm
针脚数 40pin
长*宽*高 28.58mm(长度)*7.37mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

TFM-120-01-L-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TFM-120-01-L-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TFM-120-01-L-D-RA TFM-120-01-L-D-RA数据手册

TFM-120-01-L-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
