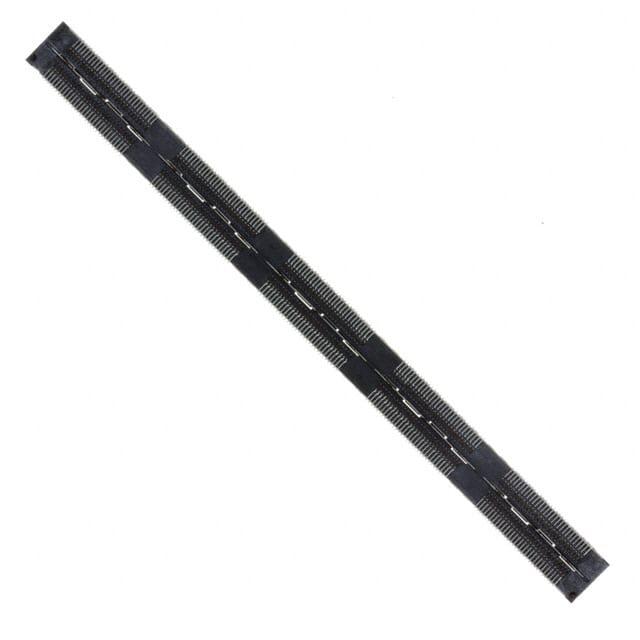

QSH-150-01-L-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 2 300pin SMD,P=0.5mm 贴片安装 101.27mm(长度)*7.49mm(高度)
供应商型号: 200-QSH15001LDA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QSH-150-01-L-D-A

QSH-150-01-L-D-A概述

    QSH系列高速接地平面插座产品手册



    1. 产品简介



    QSH系列(QSH SERIES)是一款专为高密度连接设计的金属平面插座,适用于电源或接地用途。该系列连接器包含多种型号,如QSH–030–01–F–D–A、QSH–060–01–L–D–A–K等,能够满足不同的需求。这些连接器具备卓越的电气性能,特别适合高速信号传输和电源管理领域,如服务器、通信设备、工业自动化等应用场合。


    2. 技术参数



    - 尺寸:针距0.5mm(0.0197英寸)
    - 绝缘材料:液晶聚合物
    - 接触材料:磷青铜
    - 镀层:金(Au)或锡(Sn)镀层,底镀50 µ"(1.27 µm)镍
    - 电流额定值:每针2A(双针供电),每接地平面25A
    - 操作温度范围:-55°C至+125°C
    - 电压额定值:175VAC(5mm堆叠高度)
    - 最大循环次数:100次
    - 兼容标准:RoHS合规
    - 引脚样式:多种引脚样式可选
    - 加工条件:无铅焊料符合要求


    3. 产品特点和优势



    - 金属平面:集成的金属平面用于电源或接地,提供了良好的电气性能和热管理。
    - 刀片与弹簧夹设计:刀片与弹簧夹设计保证了出色的接触可靠性和稳定性。
    - 多样化选项:支持多种引脚数、间距和镀层选择,满足不同应用需求。
    - 兼容标准:RoHS合规,保证环保要求。


    4. 应用案例和使用建议



    - 服务器:在服务器环境中,QSH系列可用于实现高效的数据传输和电源管理。
    - 通信设备:在高速通信设备中,QSH系列确保了信号的稳定传输。
    - 工业自动化:在工业自动化系统中,高可靠性是关键,QSH系列能有效提高系统的稳定性。

    使用建议:
    - 确保安装时正确识别引脚位置,避免错误插接导致损坏。
    - 在高温环境下使用时,需注意散热设计,以防止因过热导致的性能下降。
    - 长期使用后,建议定期检查和维护,以确保最佳性能。


    5. 兼容性和支持



    - 兼容其他元器件:与UMPT/UMPS兼容,提供灵活的两件式电源/信号解决方案。
    - 支持与维护:制造商提供详尽的技术支持,用户可通过ipg@samtec.com获取更多帮助。


    6. 常见问题与解决方案



    - 问题一:如何正确安装QSH系列连接器?
    - 解决办法:参照手册中推荐的PCB布局进行安装,确保引脚对准。
    - 问题二:长时间使用后如何维护?
    - 解决办法:定期清洁连接器,确保良好的接触性能。如果发现磨损严重,建议更换新的连接器。


    7. 总结和推荐



    QSH系列高速接地平面插座凭借其优异的电气性能和广泛的适用性,成为众多应用场合的理想选择。从服务器到通信设备,再到工业自动化,它都能胜任各种任务。鉴于其优良的设计和出色的市场表现,我们强烈推荐用户采用这款连接器。

QSH-150-01-L-D-A参数

参数
类型 Center Strip Contacts,Receptacle
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 300pin
长*宽*高 101.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
