ZSS-107-02-T-D-615

厂牌: SAMTEC
产品描述: Elevated,Header,Push-Pull 2.54mm 2 14pin 3A 锡 通孔安装 21.59mm(长度)*9.27mm(高度)
供应商型号: SR-ZSS-107-02-T-D-615
供应商: 海外现货
标准整包数: 1

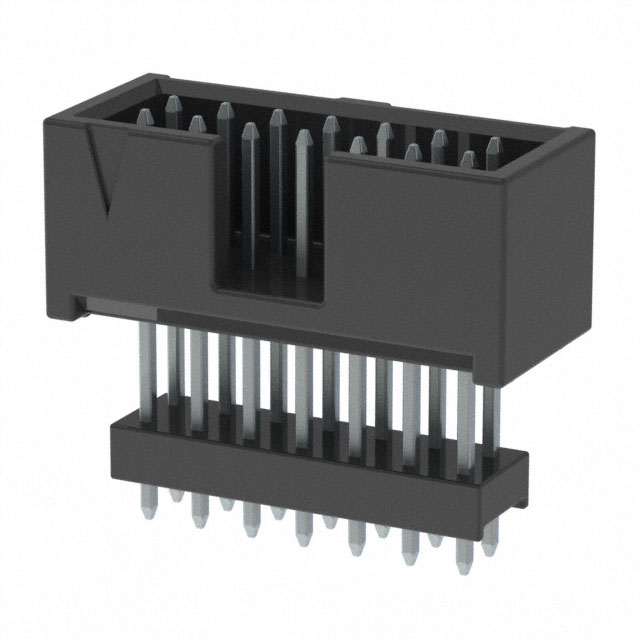

SAMTEC 矩形连接器 - 针座 - 公插针 ZSS-107-02-T-D-615

ZSS-107-02-T-D-615概述


    产品简介


    产品类型: 这款产品是0.64mm²方形针座连接器,属于TSS(标准厚度连接器带)、HTSS(高温连接器带)和ZSS(特殊厚度连接器带)系列。
    主要功能: 该连接器设计用于高密度电路板之间的信号传输,提供稳固的电气连接和良好的机械稳定性。它具备良好的耐热性和阻燃性,适合在各种工业环境中使用。
    应用领域: 广泛应用于通信设备、汽车电子、工业控制等领域,适用于需要高可靠性的应用场景。

    技术参数


    - 插针间距: 2.54mm (.100")
    - 绝缘材料:
    - TSS, ZSS: 黑色玻璃填充聚酯
    - HTSS: 自然色PCT
    - 额定电压: 1000VRMS
    - 绝缘电阻: ≥5000MΩ
    - 工作温度范围:
    - 金镀层: -55°C 至 +125°C
    - 锡镀层: -55°C 至 +105°C
    - 燃烧等级: UL 94V-O
    - 操作端子材料: 磷青铜
    - 电镀选择: 金 (Au) 或锡 (Sn) 覆盖50µ" (1.27µm) 镍
    - 兼容性: 与SSW、SSQ、ESW、ESQ、SSM、BCS系列兼容
    - RoHS合规性: 是

    产品特点和优势


    1. 高可靠性: 具备优秀的绝缘和耐热性能,能够在恶劣环境下稳定工作。
    2. 高绝缘电阻: ≥5000MΩ的绝缘电阻确保了低漏电流和高信噪比。
    3. 多种电镀选项: 金或锡镀层提供不同的使用寿命和适用性。
    4. 广泛的应用: 可以应用于广泛的工业和消费电子产品中,满足多种设计需求。

    应用案例和使用建议


    应用案例: 这种连接器通常用于需要高密度和高可靠性的应用场合,如汽车电子控制单元、服务器背板、网络交换机等。例如,在汽车电子控制单元中,这类连接器可以提供稳定的电源和信号传输。
    使用建议:
    - 在需要高可靠性的应用场景中,建议使用机械板支撑来增加连接器的机械稳定性。
    - 选择合适的电镀类型(金或锡),以适应不同环境下的应用要求。
    - 在设计时考虑使用其他附加功能,如对齐销、单行排列、锁定引脚和极化设计,以提高连接器的可靠性。

    兼容性和支持


    - 兼容性: 与SSW、SSQ、ESW、ESQ、SSM、BCS系列兼容。
    - 技术支持: 如需进一步了解兼容性或其他技术问题,可以联系技术支持团队ipg@samtec.com获取更多信息。

    常见问题与解决方案


    1. 问题: 如何选择合适的电镀类型?
    - 解决方案: 根据应用环境和预期使用寿命选择电镀类型。金镀层更适合高温和腐蚀性环境,而锡镀层则更经济实用。

    2. 问题: 如何保证连接器的机械稳定性?
    - 解决方案: 使用机械板支撑来增加连接器的机械稳定性。联系技术支持团队获取更多详细信息。

    3. 问题: 是否可以定制连接器的长度和其他规格?
    - 解决方案: Samtec可以根据客户需求进行定制,但需要客户提交特定的设计要求并获得Samtec的批准。

    总结和推荐


    总体评价: 该款连接器提供了高可靠性、优异的绝缘性能和广泛的适用性。它的设计和制造严格遵循Samtec的标准,并且能够满足各种严苛的应用环境。
    推荐意见: 推荐使用此款连接器,特别是在需要高可靠性和广泛应用场景中。如果您的应用需要特定的定制或更高的机械稳定性,建议提前与Samtec的技术支持团队沟通。

ZSS-107-02-T-D-615参数

参数
颜色 -
触头镀层厚度 - 配接 -
额定电流 3A
防护等级 -
触头镀层 - 配接
类型 Elevated,Header,Push-Pull
排数 2
间距-配接 2.54mm
针脚数 14pin
长*宽*高 21.59mm(长度)*9.27mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

ZSS-107-02-T-D-615厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

ZSS-107-02-T-D-615数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC ZSS-107-02-T-D-615 ZSS-107-02-T-D-615数据手册

ZSS-107-02-T-D-615封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 1.8625 ¥ 15.8871
500+ $ 1.65 ¥ 14.0745
1000+ $ 1.2875 ¥ 10.9824
2000+ $ 1.1625 ¥ 9.9161
5000+ $ 0.925 ¥ 7.8903
库存: 139
起订量: 164 增量: 1
交货地:
最小起订量为:100
合计: ¥ 1588.71
