FTE-125-01-G-DV

厂牌: SAMTEC
产品描述: Samtec 0.8mm间距50p双排排针 板对板连接器, FTE系列, 直角, 表面
供应商型号: 200-FTE12501GDV
供应商: Mouser
标准整包数: 1

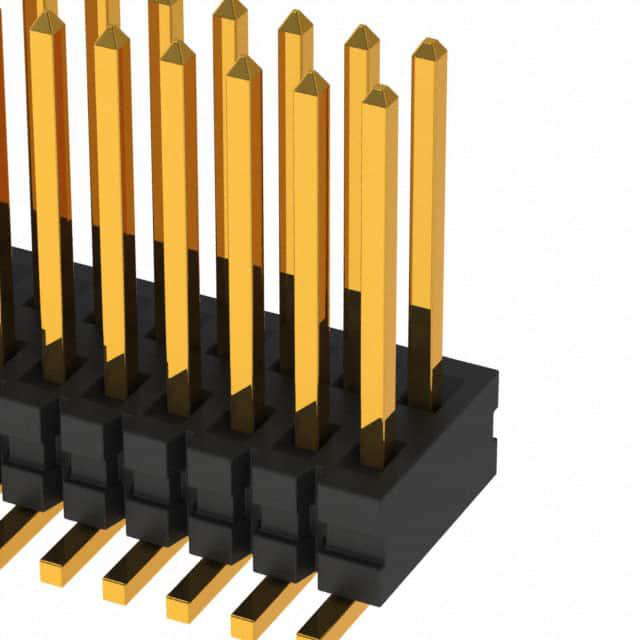

SAMTEC 矩形连接器 - 针座 - 公插针 FTE-125-01-G-DV

FTE-125-01-G-DV概述

    电子元器件产品技术手册

    1. 产品简介


    本文介绍的是由Samtec Inc.生产的一款双排垂直插件型连接器(型号为FTE-1XX-XX-X-DV)。该产品广泛应用于通信、计算机、消费电子等领域。双排垂直插件型连接器是实现电路板之间高速数据传输的关键部件,具有优秀的电气性能和稳定性,确保设备高效可靠运行。

    2. 技术参数


    该连接器的主要技术规格如下:
    - 选项:多种不同长度的端子可供选择,端子长度分别为0.075英寸(仅适用于手工填充,型号为T-1S29-04-X-2)、0.175英寸(型号同上)和0.120英寸(型号同上)。
    - 镀层规格:接触区域镀金厚度为10微英寸,尾部镀金厚度为3微英寸(仅适用于端子长度为0.075英寸的情况)。
    - 屏蔽选项:提供多种端屏蔽选项,包括简单的端屏蔽(-ES)、带锁定扣的端屏蔽(-EC)、带有导柱的端屏蔽(-EP),以及用于贴片工艺的焊接盘(-P)。
    - 材料:绝缘体为黑色LCP材料,UL 94 V0等级;终端材料为磷青铜。
    - 最大剪切闪存:0.010英寸(0.25毫米)。
    - 最小推力:1磅。
    - 最大翘曲度:根据不同列数有所不同,范围为0.004到0.009英寸。
    - 尺寸:端子宽度为0.120英寸,高度为0.18英寸,角度偏差为±3°。
    - 其他尺寸:参考图1和表1中的具体数值。

    3. 产品特点和优势


    这款连接器的独特之处在于其具备多种端屏蔽选项,能够满足不同客户的需求。它采用高精度制造工艺,确保了产品的稳定性和可靠性。此外,其镀金处理能够显著提升接触性能,延长使用寿命。

    4. 应用案例和使用建议


    该连接器常被用于高速数据传输的应用场合,如服务器、路由器、交换机等。对于实际应用,建议在设计时考虑连接器的具体尺寸和性能参数,以确保最佳效果。例如,在高速数据传输系统中,应选择合适的屏蔽选项以减少电磁干扰。

    5. 兼容性和支持


    此连接器可与多种标准电子设备兼容,适用于各种板对板连接需求。Samtec Inc.提供详尽的技术支持,包括安装指南和故障排查手册,确保用户能够顺利使用产品。

    6. 常见问题与解决方案


    - 问题一:端子在焊接过程中出现损坏。
    - 解决方案:调整焊接温度和时间,避免过度加热。
    - 问题二:连接器插拔过程中容易松动。
    - 解决方案:检查端子是否完全插入,必要时可增加锁紧装置。
    - 问题三:端屏蔽效果不佳。
    - 解决方案:确认所选屏蔽选项正确无误,并按照要求进行安装。

    7. 总结和推荐


    综上所述,FTE-1XX-XX-X-DV系列双排垂直插件型连接器凭借其出色的电气性能和稳定性,已成为许多电子设备中不可或缺的一部分。我们强烈推荐使用此产品,尤其适用于对数据传输速度和信号完整性有较高要求的应用场合。

FTE-125-01-G-DV参数

参数
颜色 黑色
触头镀层 - 配接
类型 Header,Push-Pull
额定电流 2.7A
防护等级 -
间距-配接 800μm
排数 2
针脚数 50pin
触头镀层厚度 - 配接 250nm
长*宽*高 20mm(长度)*4.57mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
零件状态 在售
包装方式 散装

FTE-125-01-G-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTE-125-01-G-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTE-125-01-G-DV FTE-125-01-G-DV数据手册

FTE-125-01-G-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
