QTH-120-01-L-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.5mm间距240p双排排针 板对板连接器, QTH系列, 直角, 表面
供应商型号: 3551221
供应商: 海外现货
标准整包数: 1

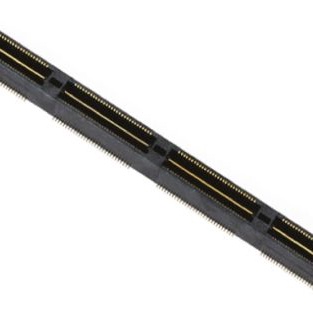

SAMTEC 矩形连接器 - 外壳 QTH-120-01-L-D-A

QTH-120-01-L-D-A概述

    电子元器件产品技术手册概述

    1. 产品简介


    本产品为一种高密度双排高引脚终端组装件,型号为QTH-XXX-XX-X-D-XXX-XX-X-XX。该产品主要用于提供稳定可靠的电气连接,适用于通信、计算机、医疗设备及工业自动化等多个领域。

    2. 技术参数


    - 引脚间距:根据不同的型号可选择多种引脚间距,如0.1680英寸(4.267mm)、0.2861英寸(7.264mm)等。
    - 引脚长度:引脚长度包括0.1680英寸(4.267mm)至1.1511英寸(29.238mm)不等的多种选项。
    - 接触面积:可以选择3µ"选择性金镀层、10µ"选择性金镀层等多种电镀选项。
    - 材料:绝缘体采用LCP材料,阻燃等级达到UL94V-0;导体采用磷青铜材料。
    - 工作温度范围:-40°C至+85°C。

    3. 产品特点和优势


    - 高可靠性:独特的锁扣设计和对位针选项提高了产品的可靠性和稳定性。
    - 多样化选择:提供多种引脚长度、电镀选项及装配方式,以满足不同应用场景的需求。
    - 兼容性强:支持通过不同的包装形式进行组装,如盘装和带装。
    - 适用广泛:适用于各种工业、医疗、通信等领域,具有广泛的适用性。

    4. 应用案例和使用建议


    - 通信设备:该产品可以用于手机、路由器等通信设备的内部连接。
    - 医疗设备:在医疗仪器中提供稳定的电气连接,确保设备正常运行。
    - 工业自动化:可用于自动化生产线上的各类设备连接,提高生产效率和安全性。
    使用建议:对于需要较高连接可靠性的应用场合,建议选择带有锁扣设计的产品;对于需要特定尺寸引脚的应用,可根据具体需求选择合适型号。

    5. 兼容性和支持


    - 兼容性:产品具有良好的兼容性,能够与其他品牌的产品协同工作。
    - 支持服务:厂商提供详尽的技术支持和维护服务,用户可通过电话、电子邮件等方式联系技术支持团队解决问题。

    6. 常见问题与解决方案


    - 问题1:如何确保产品的安装精度?
    解决方案:使用产品自带的对位针,保证精确对齐。
    - 问题2:引脚在插入时出现卡顿现象?
    解决方案:检查引脚是否有弯曲或毛刺,确保接触面清洁。

    7. 总结和推荐


    总体来看,这款QTH-XXX-XX-X-D-XXX-XX-X-XX高密度双排高引脚终端组装件凭借其出色的可靠性和广泛的适用性,在多个行业领域中具有很高的市场竞争力。我们强烈推荐将其应用于需要稳定电气连接的场合,尤其是对产品精度和可靠性要求较高的项目中。

QTH-120-01-L-D-A参数

参数
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 240pin
类型 Header,Outer Shroud Contacts
长*宽*高 80mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
