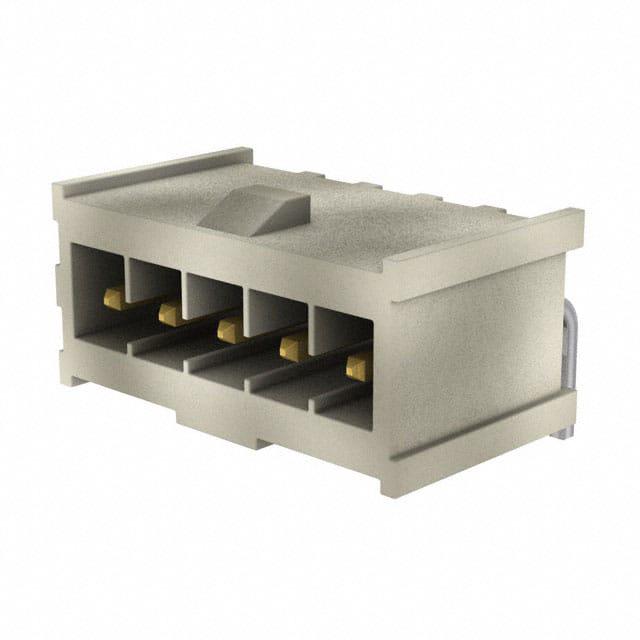

IPL1-105-01-S-S-RA-K

厂牌: SAMTEC
产品描述: 5pin 2.54mm 1 Header,Locking Ramp 7.4A 760nm 金 通孔安装 14.22mm(长度)*9.65mm(高度)
供应商型号: Q-IPL1-105-01-S-S-RA-K
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 IPL1-105-01-S-S-RA-K

IPL1-105-01-S-S-RA-K概述


    产品简介


    IPL1系列电子元器件是Samtec公司设计生产的一款连接器产品。这类连接器主要用于连接离散电线电缆组件,支持表面贴装和垂直插孔安装等多种安装方式。IPL1系列连接器具有独特的Align & Latch™功能,提供稳定的接触点和可靠的电气连接。此外,这些连接器还具备多种极化选项和尾部选择,适用于各种不同类型的电路板布局需求。主要应用领域包括通信设备、工业控制、计算机外设以及消费电子产品等。

    技术参数


    - 接插件间距: 2.54mm (.100")
    - 行数与位数: 支持1至25个位置(标准尺寸),其他尺寸可定制
    - 接触材料: 磷青铜
    - 绝缘材料: 自然状态液晶聚合物 (LCP)
    - 端子电镀: 镍基底上50微米(1.27微米)金或锡
    - 工作温度范围: -55°C 至 +125°C
    - 电压等级: 675VAC / 954VDC
    - RoHS合规: 符合RoHS标准
    - 焊接工艺: 兼容无铅焊接
    - 安装方式: 表面贴装、直角、直角提升式和垂直通孔安装

    产品特点和优势


    IPL1系列连接器具有多项独特的功能和技术优势,使得它在市场上具备较强的竞争力:
    1. Align & Latch™系统:确保可靠的电气连接,避免误插入,提升整体可靠性。
    2. 多样化极化选项:支持正交和水平安装,提高设计灵活性。
    3. 多排配置:可选单排和双排配置,适用于复杂电路板布局。
    4. 高可靠性端子材料:采用磷青铜作为接触材料,确保长期稳定运行。
    5. 兼容性:可以与多种不同的电缆和接头相匹配,如MMSD、MMSS、MMSDT、MMSST系列,提供了广泛的应用可能性。

    应用案例和使用建议


    应用案例
    IPL1系列连接器被广泛应用于工业自动化、通信网络和数据中心等领域。例如,在工业控制系统中,这些连接器用于实现可靠的数据传输和电源供应,确保系统连续运行。在通信网络设备中,它们作为背板连接器,支持高速数据传输。
    使用建议
    1. 选择合适的极化方式:根据具体应用需求,选择适当的极化选项,以确保正确的连接方向。
    2. 考虑热管理:在高密度电路板中使用时,应注意散热问题,可能需要额外的散热措施。
    3. 注意安装方式:确保安装过程中不会对连接器造成机械损伤,特别是在直角或提升式安装时。

    兼容性和支持


    IPL1系列连接器可与多种标准电缆和接头相匹配,提供广泛的兼容性。厂商Samtec为用户提供详尽的技术支持和售后服务,包括产品规格书、安装指南和常见问题解答等。对于特定应用或特殊要求,用户可通过联系Samtec获取进一步的技术支持和定制服务。

    常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 连接器接触不良 | 检查插头和插座是否正确安装,确保接触良好。 |
    | 插入力过大 | 确保插头和插座的极化方式一致,减少不必要的阻力。 |
    | 焊接后出现短路 | 检查焊接点是否均匀,使用热风枪等工具进行局部加热处理。 |
    | 连接器容易脱落 | 确认插头和插座上的卡扣机构是否正常工作,必要时进行清洁和调整。 |

    总结和推荐


    IPL1系列电子元器件凭借其强大的功能特性、高度的可靠性以及广泛的应用兼容性,成为市场上一款极具竞争力的产品。无论是对现有设备进行升级还是开发新的应用项目,这些连接器都能满足大多数用户的需求。综合上述优点,强烈推荐将IPL1系列连接器纳入各类电子设备的设计中。

IPL1-105-01-S-S-RA-K参数

参数
针脚数 5pin
间距-配接 2.54mm
排数 1
排距 -
触头镀层 - 配接
防护等级 -
额定电流 7.4A
类型 Header,Locking Ramp
触头镀层厚度 - 配接 760nm
颜色 -
长*宽*高 14.22mm(长度)*9.65mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 管装
