首页  >  产品百科  >  QSE-014-01-L-D-DP-A-K-TR

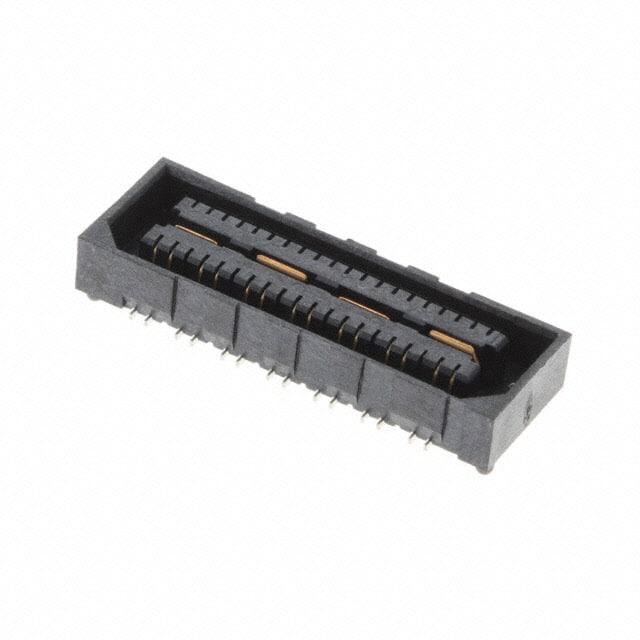

QSE-014-01-L-D-DP-A-K-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距28p双排排母 高速接地平面排母, QSE系列, 直角, 表面
供应商型号: 3671218
供应商: 海外现货
标准整包数: 1

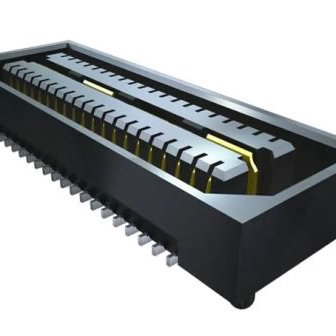

SAMTEC 矩形连接器 - 外壳 QSE-014-01-L-D-DP-A-K-TR

QSE-014-01-L-D-DP-A-K-TR概述


    产品简介


    本文介绍了Samtec公司生产的QSE-XXX-XX-XXX-D-DP-XXX-XXXXX-X-XX型高密度差分对插接式连接器。这种连接器主要用于高速数据传输的应用场合,适用于电信、计算机网络、工业自动化等领域。它通过精密的接触设计提供稳定的信号传输性能,并且支持多种配置选项以满足不同客户的需求。

    技术参数


    该连接器的主要技术参数如下:
    - 引脚数量:每行可选14、28、42、56或70个引脚(取决于具体型号)。
    - 封装形式:可以选择双排结构(-D)、单排结构(-S)或差分对(-DP)。
    - 锁紧方式:可以配备锁紧夹(-LC)和/或固定柱(-GP)来确保稳定连接。
    - 材料:绝缘体为LCP,UL94V0阻燃等级;接触点材质为磷青铜;接地平面也为磷青铜。
    - 镀层选择:有3微英寸选择性金接触加哑光锡尾(-F)、10微英寸选择性金接触加哑光锡尾(-L)、30微英寸金接触加3微英寸金尾(-H)等选项。
    - 插拔力:终端保留力最低为5盎司,接地平面保留力最低为8盎司。
    - 工作温度范围:标准的工作温度范围为-40°C至+105°C。
    - 包装形式:可选择托盘包装(默认)、带卷包装(-TR)或全卷带包装(-FR),最大包装数量受引脚数量限制。

    产品特点和优势


    1. 高可靠性:采用磷青铜材料和精密制造工艺,确保长期稳定的电气性能。
    2. 多样化配置:提供多种配置选项,如锁紧夹、固定柱、不同类型镀层等,以适应不同应用场景。
    3. 高速数据传输能力:专门设计用于高频信号传输,能够在高速率下保持信号完整性。
    4. 耐温性能:具备宽泛的工作温度范围,适合各种极端环境下的应用需求。
    5. 便捷安装:支持多种引脚样式和锁定机制,方便快速准确地安装。

    应用案例和使用建议


    QSE-XXX-XX-XXX-D-DP-XXX-XXXXX-X-XX型连接器适用于以下几种典型应用场景:
    - 服务器背板:作为服务器内部各模块间的高速数据传输通道。
    - 数据中心:实现多台服务器之间的高效互联。
    - 工业自动化:用于机器间的数据交换,保证生产过程的连续性和稳定性。
    在实际使用过程中,需要注意以下几点建议:
    1. 严格遵循安装指南:确保按照制造商提供的安装步骤进行操作,以达到最佳性能。
    2. 选择合适的包装形式:根据具体需求选择最适合的包装形式,以便于储存和运输。
    3. 关注信号完整性:在布置电路时,要注意避免过长的线缆走线,减少干扰源,确保信号传输质量。

    兼容性和支持


    该连接器与多种电子元器件具有良好的兼容性,可以轻松集成到现有系统中。制造商提供全面的技术支持和服务,包括详细的安装指南、故障排查工具以及专业的客户服务团队,确保用户能够顺利使用该产品。

    常见问题与解决方案


    1. 如何处理插入困难?
    - 确保插入前彻底清洁接触点和插座,检查是否有异物堵塞。如有必要,可以使用专用润滑剂轻轻涂抹接触面。
    2. 信号传输不稳定怎么办?
    - 首先检查所有连接是否牢固,并确认插针和插座是否正确对齐。如果问题依然存在,尝试更换不同类型的镀层或增加额外的固定装置。
    3. 遇到锁定失效的情况如何应对?
    - 检查是否正确安装了锁紧装置,并确保其处于闭合状态。如需调整,应参照制造商提供的说明进行操作。

    总结和推荐


    总体而言,QSE-XXX-XX-XXX-D-DP-XXX-XXXXX-X-XX型连接器凭借其卓越的设计和可靠的性能,在高速数据传输领域表现出色。其丰富的配置选项和强大的兼容性使其成为市场上极具竞争力的产品之一。因此,对于需要高性能、高可靠性的应用场合,强烈推荐使用此款连接器。

QSE-014-01-L-D-DP-A-K-TR参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 28pin
类型 Differential Pair Array,Female
颜色 -
触头类型 -
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

QSE-014-01-L-D-DP-A-K-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSE-014-01-L-D-DP-A-K-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QSE-014-01-L-D-DP-A-K-TR QSE-014-01-L-D-DP-A-K-TR数据手册

QSE-014-01-L-D-DP-A-K-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 41.3504
10+ ¥ 39.6964
25+ ¥ 37.0499
50+ ¥ 36.3883
100+ ¥ 35.7267
475+ ¥ 35.7267
950+ ¥ 35.7267
库存: 9
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 41.35
