首页  >  产品百科  >  IPT1-105-01-S-D-VS

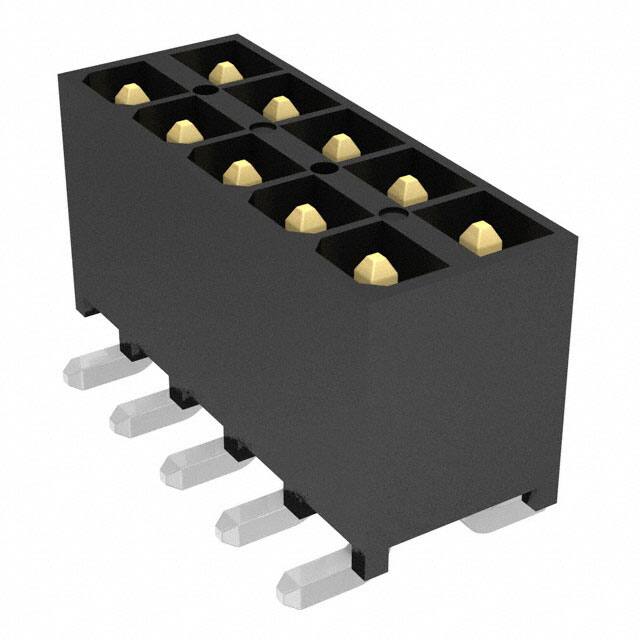

IPT1-105-01-S-D-VS

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 10pin 推挽式 Male Pin 黑色 贴片安装 13.2mm(长度)*7.49mm(高度)
供应商型号: Q-IPT1-105-01-S-D-VS
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPT1-105-01-S-D-VS

IPT1-105-01-S-D-VS概述


    产品简介


    本产品为双排端子组装件(Double Row Shrouded Terminal Assembly),型号为IPT1-1XX-XX-XX-D-VS-XX-XX。它是一种高性能的电子连接器,主要用于各类电路板之间的连接,广泛应用于通信、计算机、汽车电子等领域。

    技术参数


    | 参数类别 | 具体参数 |

    | 针数 | 每行针数可选范围:-02至-25 |
    | 连接器类型 | 双排(-D) |
    | 插头安装方式 | 垂直表面贴装(-VS) |
    | 接触材料 | 磷青铜,510,3/4硬 |
    | 接触电镀规格 | 选择性镀层:Au 30µin / Ni 50µin |
    | 接触尾部镀层 | 选择性镀层:Au 30µin / Ni 50µin 或 镀锡(-SM) |
    | 接触尾部镀层 | 选择性轻镀层:Au 10µin / Ni 50µin |
    | 引脚风格 | 聚酰亚胺膜垫片(-K) |
    | 包装方式 | 带卷(-TR) |
    | 引脚锁定机制 | 锁定插销(-LC) |
    | 接触力 | 最小推出力:2磅 |
    | 插拔次数 | 视具体应用而定 |

    产品特点和优势


    - 高可靠性:采用磷青铜接触材料,具有较高的机械强度和导电性能。
    - 多功能锁定机制:提供锁定插销和摩擦锁等多种锁定选项,确保长期稳定的电气连接。
    - 多引脚配置:每行最多可容纳25个引脚,满足复杂电路设计需求。
    - 垂直表面贴装:简化了装配过程,提高生产效率。
    - 适应性强:不同引脚配置和锁定机制的选择,适应多种应用场景。

    应用案例和使用建议


    该连接器在多种场合中得到广泛应用,例如:
    - 通信设备:用于路由器、交换机等设备内部电路板之间的连接。
    - 计算机主板:用于CPU与内存条、显卡等组件的连接。
    - 汽车电子:用于车身控制系统、发动机管理系统等模块之间的连接。
    使用建议:
    - 在进行焊接时,确保焊料温度和时间控制得当,以避免损坏引脚。
    - 使用带卷包装时,应保持插头与焊盘对齐,以确保准确安装。

    兼容性和支持


    该连接器与其他同类产品具有良好的兼容性,适用于大部分现有的电路板设计。厂商提供了全面的技术支持,包括安装指导和售后维护服务。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插头无法正确安装 | 确保引脚与焊盘对齐,检查是否有异物阻挡。 |
    | 插头松动 | 检查是否使用了正确的锁定机制。 |
    | 电气性能不稳定 | 检查接触点是否清洁,是否有氧化现象。 |

    总结和推荐


    该连接器具备优异的电气性能和可靠的锁定机制,适用于各种复杂的电路连接需求。其多样化的引脚配置和安装方式使其能够灵活适应不同的应用场景。总体而言,强烈推荐使用该产品。
    如需更多详细资料或技术支持,请联系供应商获取更多信息。

IPT1-105-01-S-D-VS参数

参数
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 10pin
类型 Header,Push-Pull
颜色 黑色
长*宽*高 13.2mm(长度)*7.49mm(高度)
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 管装

IPT1-105-01-S-D-VS厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPT1-105-01-S-D-VS数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPT1-105-01-S-D-VS IPT1-105-01-S-D-VS数据手册

IPT1-105-01-S-D-VS封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 6.0117 ¥ 49.8971
50+ $ 5.2075 ¥ 43.2219
100+ $ 4.4615 ¥ 37.0306
500+ $ 3.1587 ¥ 26.2168
1000+ $ 2.8169 ¥ 23.3799
2500+ $ 2.1272 ¥ 17.6559
9156+ $ 1.4537 ¥ 12.0654
24738+ $ 1.3551 ¥ 11.2477
53513+ $ 1.2446 ¥ 10.3299
库存: 100
起订量: 39 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1247.42
