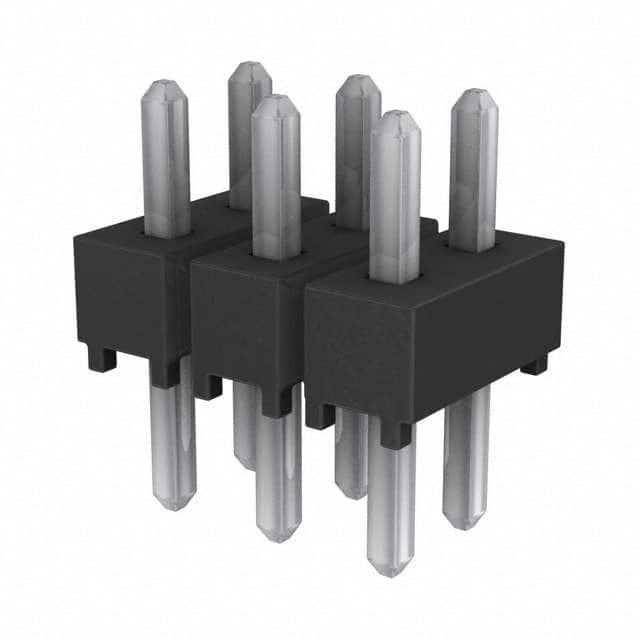

TSW-103-05-T-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距6p双排排针, TSW系列, 直角
供应商型号: 200-TSW10305TD
供应商: Mouser
标准整包数: 1

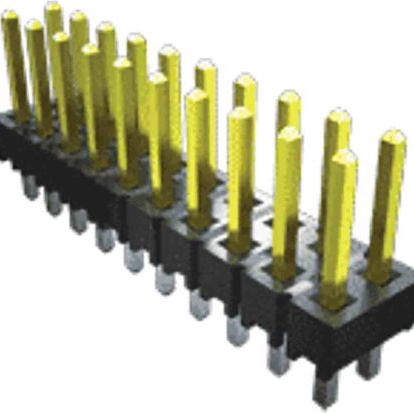

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-103-05-T-D

TSW-103-05-T-D概述

    高质量文章:HTSW–116–11–G–S 系列连接器技术手册

    1. 产品简介


    HTSW–116–11–G–S 是由 Samtec 公司生产的高性能直插式连接器。这种连接器采用磷青铜材料制造终端,并提供多种镀层选项,以满足不同应用的需求。其独特的设计使其适用于广泛的应用场景,例如工业自动化、通信设备、航空航天和汽车电子等领域。

    2. 技术参数


    - 中心间距:0.100 英寸(2.54 毫米)和 0.200 英寸(5.08 毫米)
    - 终端材料:磷青铜
    - 镀层:金 (Au) 或锡 (Sn) 覆盖 50 微英寸 (1.27 微米) 镍 (Ni)
    - 操作温度范围:-55°C 至 +125°C(金镀层),-55°C 至 +105°C(锡镀层)
    - 电压等级:
    - 与 SSW 配合使用时:550 VAC
    - 与 BCS 或 ESQ 配合使用时:500 VAC
    - 与 BCS 或 SSM 配合使用且带有 -RA/-RE 选项时:450 VAC
    - 与 CES 配合使用时:400 VAC
    - 电流等级(每针):与 ESW、SSW、SLW、SSQ、SSM、BCS、SNT 配合使用时分别为 5.2 A、5.7 A、5.2 A、6.3 A、5.2 A、4.6 A、4.3 A
    - 符合 RoHS 规范:是
    - 铅焊工艺兼容性:HTSW:是;TSW:仅限波峰焊

    3. 产品特点和优势


    HTSW–116–11–G–S 系列连接器具备以下显著特点和优势:
    - 高可靠性:能够在宽广的操作温度范围内保持稳定性能。
    - 多样化的镀层选择:提供了金和锡镀层,适合不同环境下的需求。
    - 坚固耐用:磷青铜材质终端确保了长期使用寿命。
    - 广泛的适用性:通过多种适配器与不同类型的电缆连接器兼容,满足各种应用需求。
    - RoHS 合规:满足环保标准,有利于推广使用。

    4. 应用案例和使用建议


    这些连接器已成功应用于工业自动化系统中,以实现可靠的信号传输和电源分配。此外,它们也被用于通信设备和汽车电子系统中,以提高系统的稳定性和可靠性。建议在高温和高压环境下使用这些连接器时,优先考虑使用金镀层以确保长期稳定性。

    5. 兼容性和支持


    HTSW–116–11–G–S 系列连接器与其他 Samtec 的电缆连接器和板对板连接器具有良好的兼容性,包括 SSW、SSQ、SSM、ESW、ESQ 等型号。Samtec 提供全面的技术支持和维护服务,确保客户能够高效地使用这些连接器并获得最佳效果。

    6. 常见问题与解决方案


    - 问题:连接器无法正常插入。
    - 解决办法:检查连接器和插座之间的中心间距是否匹配。确保连接过程中没有异物阻碍。
    - 问题:电流等级不足。
    - 解决办法:确认所选连接器型号及其配合的终端材料是否符合应用所需的电流等级。
    - 问题:连接器在高温环境下无法稳定工作。
    - 解决办法:建议选择金镀层的连接器以增强高温环境下的稳定性。

    7. 总结和推荐


    HTSW–116–11–G–S 系列连接器凭借其高可靠性、多样的镀层选择、广泛的应用兼容性和良好的技术支持,成为市场上极具竞争力的产品。强烈推荐此系列连接器用于需要高性能和高可靠性的应用场景,尤其是工业自动化、通信设备和汽车电子系统中。

TSW-103-05-T-D参数

参数
类型 Header,Push-Pull
触头镀层 - 配接
针脚数 6pin
触头镀层厚度 - 配接 -
颜色 黑色
排数 2
防护等级 -
额定电流 6.3A
间距-配接 2.54mm
长*宽*高 7.62mm(长度)*5.08mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

TSW-103-05-T-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-103-05-T-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-103-05-T-D TSW-103-05-T-D数据手册

TSW-103-05-T-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
