首页  >  产品百科  >  FTMH-110-03-L-DV-ES-A

FTMH-110-03-L-DV-ES-A

厂牌: SAMTEC
产品描述: Header,Push-Pull 1mm 2 20pin 2.8A 250nm 金 黑色 贴片安装 11.57mm(长度)*5.21mm(高度)
供应商型号: Q-FTMH-110-03-L-DV-ES-A
供应商: 期货订购
标准整包数: 1

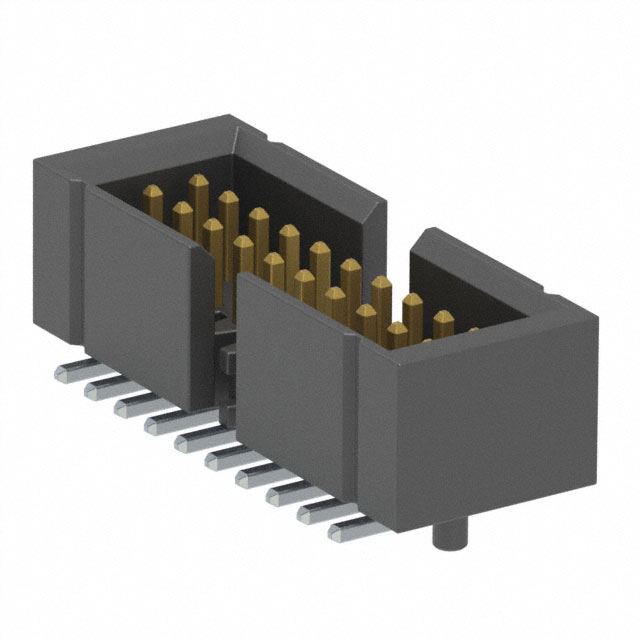

SAMTEC 矩形连接器 - 针座 - 公插针 FTMH-110-03-L-DV-ES-A

FTMH-110-03-L-DV-ES-A概述

    SMT Micro Terminal Strips 技术手册

    1. 产品简介


    SMT Micro Terminal Strips 是一种用于表面贴装技术(Surface Mount Technology, SMT)的应用,广泛适用于各种电子设备中。这些终端连接器具有低轮廓设计和多种配置选项,支持从02到50个引脚/行的不同规格,能够兼容多种类型的连接器,如CLM和MLE。它们在信号传输和电源分配方面表现优异,适用于通信设备、工业自动化系统、医疗设备等领域。

    2. 技术参数


    - 引脚数量:每行可配置02至50个引脚
    - 接口类型:
    - FTMH系列:表面贴装型
    - FTM系列:低轮廓型
    - 端子材质:磷青铜
    - 电流容量:每个引脚2.8安培(2个引脚同时供电)
    - 绝缘材料:黑色液晶聚合物
    - 工作温度范围:-55°C 至 +125°C
    - 镀层选项:金锡混合(金闪镀、亮锡镀等)
    - 焊料兼容性:符合无铅标准
    - 公差:
    - -DV 引线共面性:最大0.10毫米
    - -DH 引线共面性:最大0.10毫米(25个引脚及以下),最大0.15毫米(26至50个引脚)

    3. 产品特点和优势


    SMT Micro Terminal Strips 以其独特的低轮廓设计和广泛的配置选项脱颖而出。其显著的特点包括:
    - 灵活的配置:提供多种引脚数量和配置选项,满足不同应用需求。
    - 高性能材料:采用磷青铜作为端子材料,确保高电流容量和稳定性。
    - 宽泛的工作温度范围:支持从极寒到高温环境下的应用。
    - 高可靠性:通过严格的测试和认证,确保在恶劣环境下也能保持高性能。

    4. 应用案例和使用建议


    这些终端连接器常用于通信设备、工业控制系统、医疗仪器等高要求的应用场景。例如,在工业自动化系统中,它们可以用于数据传输和电源分配。为了充分发挥这些连接器的优势,建议在设计时考虑以下几个方面:
    - PCB布局:参考制造商提供的建议布局,确保引脚和焊盘的设计正确无误。
    - 热管理:对于大功率应用,需特别注意散热问题,确保良好的热传导。
    - 环境适应性:根据实际应用环境选择合适的镀层选项,以增强耐腐蚀性和稳定性。

    5. 兼容性和支持


    SMT Micro Terminal Strips 支持与CLM和MLE等多种连接器兼容,适用于不同的设计需求。制造商提供全面的技术支持,包括详细的安装指南、测试报告和售后服务,确保用户能够顺利部署和使用这些连接器。

    6. 常见问题与解决方案


    - 问题1:引脚共面性超标
    - 解决方案:检查焊料的质量和焊接工艺,确保符合制造商的规范要求。

    - 问题2:信号传输不稳定
    - 解决方案:确认PCB设计符合制造商的建议布局,必要时增加信号接地线或改善信号路径。

    - 问题3:高温环境下性能下降
    - 解决方案:选用更高温度等级的材料或镀层,增强连接器在高温环境下的稳定性和耐用性。

    7. 总结和推荐


    总体而言,SMT Micro Terminal Strips 是一款高度可靠的连接器,具备灵活的配置选项和广泛的适用范围。其在信号传输和电源分配方面的卓越性能使其成为众多高要求应用的理想选择。强烈推荐这些连接器用于需要高性能和高可靠性的应用场景。无论是在工业自动化还是通信设备领域,SMT Micro Terminal Strips 都能发挥出色的表现。

FTMH-110-03-L-DV-ES-A参数

参数
间距-配接 1mm
额定电流 2.8A
针脚数 20pin
颜色 黑色
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
排数 2
类型 Header,Push-Pull
防护等级 -
长*宽*高 11.57mm(长度)*5.21mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

FTMH-110-03-L-DV-ES-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTMH-110-03-L-DV-ES-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTMH-110-03-L-DV-ES-A FTMH-110-03-L-DV-ES-A数据手册

FTMH-110-03-L-DV-ES-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
25+ $ 7.781 ¥ 64.5825
50+ $ 6.7556 ¥ 56.0716
100+ $ 5.7825 ¥ 47.9946
500+ $ 4.2866 ¥ 35.5788
1000+ $ 3.9508 ¥ 32.7919
2500+ $ 3.2833 ¥ 27.2515
5040+ $ 2.6138 ¥ 21.6944
13632+ $ 2.4529 ¥ 20.3593
29520+ $ 2.2418 ¥ 18.6071
库存: 100
起订量: 30 增量: 1
交货地:
最小起订量为:25
合计: ¥ 1614.56
