TSW-102-07-T-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距4p双排排针 板对板, 线对板连接器, TSW系列, 直角, 通孔安装
供应商型号: ET-2984553
供应商: 海外现货
标准整包数: 100

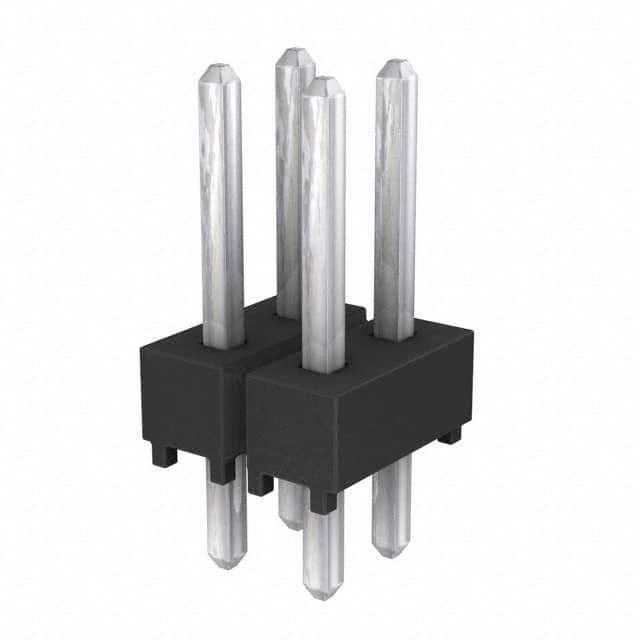

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-102-07-T-D

TSW-102-07-T-D概述


    产品简介


    本文档介绍的是由Samtec公司生产的插拔式连接器(Plug and Play Connector)。这类连接器广泛应用于电信设备、工业自动化控制系统、医疗设备和消费电子产品等领域。它们主要用于实现电路板间的信号传输和电源分配,具有高可靠性和良好的电气性能。

    技术参数


    以下是这款连接器的技术规格和性能参数:
    - 尺寸精度:
    - 小数点后两位:±0.01英寸(±0.25毫米)
    - 小数点后三位:±0.005英寸(±0.13毫米)
    - 小数点后四位:±0.002英寸(±0.05毫米)
    - 公差范围:
    - 除非另有说明,所有尺寸均以英寸为单位。

    - 材料与表面处理:
    - -G:接触区10微英寸金,尾部3微英寸金。
    - -T:接触区和尾部为哑光锡。
    - -S:接触区选择性30微英寸金,尾部哑光锡。
    - -H:接触区重金30微英寸,尾部3微英寸金。
    - -L:接触区轻金10微英寸,尾部哑光锡。
    - -F:接触区闪金3微英寸,尾部哑光锡。
    - -E:接触区超重金50微英寸,尾部3微英寸金。
    - -TL:接触区和尾部为锡铅合金(90/10±5%)。
    - -STL:接触区选择性30微英寸金,尾部为锡铅合金(90/10±5%)。
    - -TM:接触区和尾部为哑光锡。
    - -SM:接触区选择性30微英寸金,尾部哑光锡。
    - -LM:接触区轻金10微英寸,尾部哑光锡。
    - -FM:接触区闪金3微英寸,尾部哑光锡。
    - -SS:接触区条纹选择性30微英寸金,尾部哑光锡(仅适用于-07、-08和-09直式引脚,以及-08右式引脚)。
    - 终端空间规格:
    - 间距1:0.100英寸(2.54毫米)
    - 间距2:0.200英寸(5.08毫米)

    产品特点和优势


    - 多用途设计:该连接器支持多种安装方式(直式、弯角式和锁紧式),适合各种应用需求。
    - 高可靠性:通过精确的制造工艺确保连接稳定性和耐久性。
    - 广泛的电气性能:金和锡的选择性镀层保证了低接触电阻和优异的信号传输性能。
    - 兼容性强:可与其他标准连接器配合使用,方便组装和维护。
    - 环境适应性:能够承受一定的温度和湿度变化,适合在不同环境条件下使用。

    应用案例和使用建议


    应用案例
    该连接器被广泛应用于数据中心、工业控制设备、医疗监测系统和汽车电子等。例如,在电信基站中,它用于实现不同电路板之间的信号连接,提高系统的稳定性和通信质量。
    使用建议
    1. 正确选择引脚配置:根据具体应用场景选择合适的引脚数量和布局,以满足信号传输和电源需求。
    2. 注意焊接工艺:采用适当的焊接技术和工具,确保焊接质量和电气连接的稳定性。
    3. 合理布线:设计合理的走线路径,减少信号干扰和噪声。

    兼容性和支持


    - 兼容性:该连接器可以与市场上主流的插拔式接口兼容,便于集成到现有系统中。
    - 技术支持:Samtec公司提供全面的技术支持和服务,包括产品选型指导、工程咨询和技术培训等。

    常见问题与解决方案


    - 问题1:接触电阻过高。
    - 解决方案:检查引脚是否清洁,确保焊接工艺符合要求,必要时重新焊接。

    - 问题2:连接器无法正常插入。
    - 解决方案:确认安装孔和引脚尺寸匹配,确保安装过程中没有损坏。

    总结和推荐


    综上所述,Samtec公司的这款插拔式连接器以其优良的设计和可靠的性能在多个应用领域中表现出色。其独特的镀层和多样化的引脚配置使其成为众多电子系统中不可或缺的一部分。我们强烈推荐这一产品,特别是对于那些需要高性能、高可靠性的信号连接应用。如果您有任何疑问或需要进一步的帮助,请随时联系Samtec的技术支持团队。

TSW-102-07-T-D参数

参数
排数 2
针脚数 4pin
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 -
颜色 黑色
类型 Header,Push-Pull
额定电流 6.3A
间距-配接 2.54mm
长*宽*高 5.08mm*5.08mm*5.08mm
安装方式 通孔安装
应用等级 商用级
零件状态 停产
包装方式 散装,袋装

TSW-102-07-T-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-102-07-T-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-102-07-T-D TSW-102-07-T-D数据手册

TSW-102-07-T-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 0.2062 ¥ 1.7317
500+ $ 0.1791 ¥ 1.5045
2500+ $ 0.1706 ¥ 1.4334
5000+ $ 0.1664 ¥ 1.3978
库存: 130
起订量: 100 增量: 0
交货地:
最小起订量为:100
合计: ¥ 173.17
