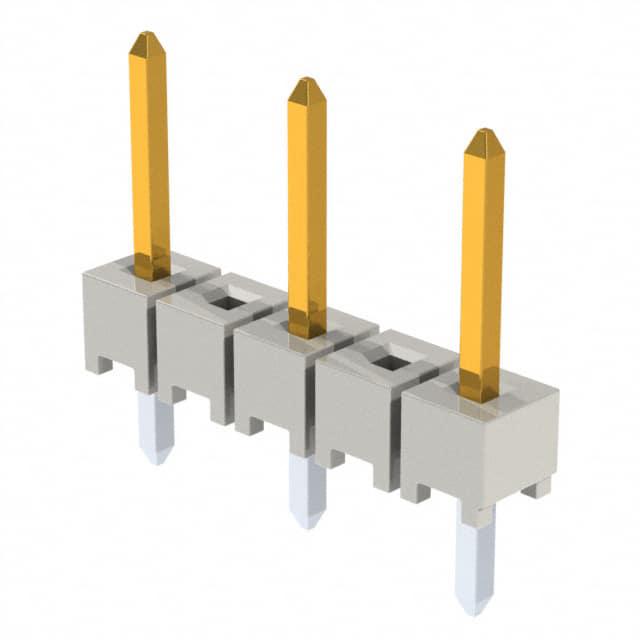

HTSW-203-07-SM-S

厂牌: SAMTEC
产品描述: Header,Push-Pull 5.08mm 1 3pin 6.3A 760nm 金 自然色 通孔安装 12.7mm(长度)*2.48mm(高度)
供应商型号: AV-A-SATHTSW20307SMS
供应商: Avnet
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-203-07-SM-S

HTSW-203-07-SM-S概述


    产品简介


    产品名称: HTSW/TSW系列电子连接器
    产品类型: 连接器
    主要功能: 用于电路板间的电气连接,支持水平和垂直应用,具有高电流承载能力和多种配置选项。
    应用领域: 广泛应用于通信设备、计算机、工业自动化控制设备、航空航天、汽车电子等领域。

    技术参数


    - 接触电阻: ≤10 mΩ
    - 电流承载能力:
    - 单排位(每pin):5.2 A
    - 双排位(每pin):6.3 A
    - 电压等级:
    - 550 VAC(与SSW配合)
    - 500 VAC(与BCS或ESQ配合)
    - 450 VAC(与BCS或SSM配合,-RA/-RE配置)
    - 400 VAC(与CES配合)
    - 工作温度范围: -55°C 至 +125°C(金电镀);-55°C 至 +105°C(锡电镀)
    - 绝缘材料:
    - TSW: 黑色玻璃填充聚酯
    - HTSW: 天然液晶聚合物
    - 终端材料: 磷青铜
    - 电镀: 金(Au)或锡(Sn)覆盖50 µ" (1.27 µm) 镍(Ni)

    产品特点和优势


    1. 高可靠性:HTSW/TSW系列采用高强度材料,能够在极端环境下稳定工作。
    2. 多功能性:提供多种排列方式(单行、双行、三行),可以灵活满足不同的设计需求。
    3. 易于安装:设计有锁定结构,确保稳固连接,降低故障率。
    4. 长寿命:具备高耐久性,可在多次插拔后保持良好的电气性能。

    应用案例和使用建议


    应用场景:
    - 在通信基站中用于信号传输
    - 工业自动化设备中用于电源及信号连接
    - 航空航天设备中用于关键部件间的电气连接
    使用建议:
    1. 注意匹配接口: 选择正确的插头(IDXX Series IDC Cable)以确保最佳匹配效果。
    2. 正确插拔: 插入时要确保平稳,避免对针脚造成损伤。
    3. 清洁保养: 定期清洁端子以确保电气性能良好。

    兼容性和支持


    兼容性:
    - 与多种标准连接器兼容,如SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW, IDSD, IDSS等。
    支持:
    - 厂商提供详细的文档和技术支持,确保客户能够快速上手并解决问题。
    - 提供样品测试,帮助客户验证产品性能。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头与插座无法紧密配合 | 检查是否有异物阻碍,并确保使用正确的配套件。 |
    | 电气性能不稳定 | 确认电镀层完好无损,并检查是否超出工作温度范围。 |

    总结和推荐


    综合评估: HTSW/TSW系列连接器以其卓越的电气性能、可靠的耐用性以及广泛的应用兼容性,成为电子设备设计的理想选择。无论是对性能要求高的工业环境还是普通民用设备,HTSW/TSW都能满足需求。
    推荐: 强烈推荐给需要高性能、高可靠性的电子设备制造商及系统集成商。

HTSW-203-07-SM-S参数

参数
类型 Header,Push-Pull
间距-配接 5.08mm
排数 1
防护等级 -
额定电流 6.3A
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
颜色 自然色
针脚数 3pin
长*宽*高 12.7mm(长度)*2.48mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装
