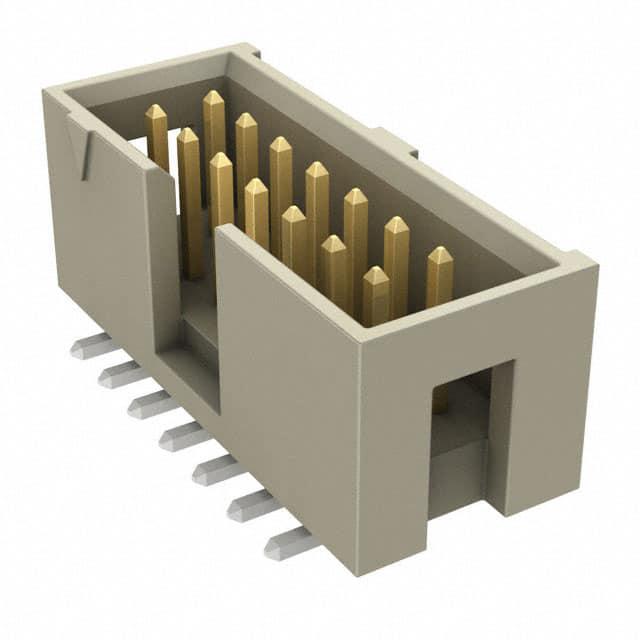

HTST-107-01-L-DV

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距14p双排排针 板对板连接器, HTST系列, 直角, 表面
供应商型号: SR-HTST-107-01-L-DV
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTST-107-01-L-DV

HTST-107-01-L-DV概述


    产品简介


    HTST-1XX-01-XX-DV-XX-X-XX 是一种专为高可靠性应用设计的垂直排针连接器。它主要用于各类电子设备中的信号传输,适用于广泛的工业和消费电子产品,如通信设备、计算机系统、汽车电子等。此系列连接器具备紧凑的设计,可适应多种布局需求,并且提供可靠的电连接性能。

    技术参数


    - 引脚数: 支持从 -02 到 -36 的各种位置排列(每行)。
    - 封装形式:
    - 默认情况下为管装(TUBES)。
    - 可选 Tape & Reel 封装,适用于 -02 至 -25 位置(仅限此范围)。
    - Full Reel QTY Tape & Reel 封装。
    - 引脚类型: 表面贴装(SURFACE MOUNT),型号为 T-1S6-08-X-2。
    - 电镀规格:
    - 空白:镀锡(MATTE TIN)。
    - -T:全表面镀锡。
    - -S:选择性金锡镀层,接触面镀金厚度不小于30Au/50Ni,尾部镀锡。
    - -L:轻选择性镀层,接触面镀金厚度不小于10Au/50Ni,尾部镀锡。
    - -H:重镀金,接触面镀金厚度不小于30Au/50Ni,尾部镀金厚度不小于3Au/50Ni。
    - -F:镀金闪镀层,接触面镀金厚度不小于3Au/50Ni,尾部镀锡。
    - -TM:全表面镀锡。
    - -SM:选择性镀金,接触面镀金厚度不小于30Au/50Ni,尾部镀锡。
    - -FM:闪镀层镀金,接触面镀金厚度不小于3Au/50Ni,尾部镀锡。
    - -LM:轻选择性镀层,接触面镀金厚度不小于10Au/50Ni,尾部镀锡。
    - 材料: 绝缘体采用 LCP(液晶聚合物),达到 UL 94 V0 防火等级;终端材料为磷青铜。
    - 装配要求: 按照指定方向安装金镀层端子。

    产品特点和优势


    1. 紧凑设计: 提供多样的引脚配置选项,以适应不同的空间需求。
    2. 高可靠性: 采用高质量材料和先进的电镀工艺,确保长期稳定工作。
    3. 表面贴装: 简化了 PCB 装配过程,提高了生产效率。
    4. 多种封装形式: 包括标准管装及 Tape & Reel 等多种包装形式,满足不同客户的需求。

    应用案例和使用建议


    应用案例:
    - 通信设备: HTST-1XX-01-XX-DV-XX 连接器常用于路由器、交换机等通信设备的内部信号传输。
    - 计算机系统: 在服务器、工作站等高端计算设备中,这些连接器可以提供稳定的高速信号传输通道。
    - 汽车电子: 在车载娱乐系统、安全系统等中作为信号传输接口。
    使用建议:
    - 确保引脚正确对齐并紧固,避免松动导致的信号不稳定。
    - 使用高质量的焊接设备和工艺进行焊接,以确保良好的电气接触。
    - 定期检查连接器的磨损情况,及时更换损坏部件,保持系统的可靠运行。

    兼容性和支持


    HTST-1XX-01-XX-DV-XX 连接器具有良好的兼容性,适用于大多数现有的 PCB 设计。厂商 Samtec Inc. 提供详细的技术支持和售后服务,包括产品资料、技术支持和培训服务,确保用户能够充分利用产品的所有功能。

    常见问题与解决方案


    Q: 如何选择合适的引脚数量?
    - A: 根据实际的应用需求,参考手册中的说明进行选择。通常情况下,需要考虑到信号传输的数量和空间限制。
    Q: 如何判断连接器是否安装正确?
    - A: 检查每个引脚是否有松动现象,并使用万用表测试电阻,确认无短路情况即可认为安装正确。
    Q: 如何维护和清洁连接器?
    - A: 定期使用压缩空气清理引脚上的灰尘和杂质,避免氧化和腐蚀。

    总结和推荐


    HTST-1XX-01-XX-DV-XX 是一款专为高性能要求而设计的连接器,具备可靠的电性能、灵活的封装形式和广泛的适用性。无论是从紧凑性还是可靠性方面来看,它都是电子设备中不可或缺的重要组件。因此,我强烈推荐在高可靠性应用场合中选用此款连接器。

HTST-107-01-L-DV参数

参数
触头镀层 - 配接
颜色 -
针脚数 14pin
触头镀层厚度 - 配接 250nm
间距-配接 2.54mm
防护等级 -
排数 2
额定电流 3.4A
类型 Header,Push-Pull
长*宽*高 25.4mm(长度)*11.18mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

HTST-107-01-L-DV厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTST-107-01-L-DV数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTST-107-01-L-DV HTST-107-01-L-DV数据手册

HTST-107-01-L-DV封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.9 ¥ 24.737
500+ $ 2.575 ¥ 21.9648
1000+ $ 1.9875 ¥ 16.9534
2000+ $ 1.7875 ¥ 15.2474
5000+ $ 1.4 ¥ 11.942
库存: 590
起订量: 106 增量: 1
交货地:
最小起订量为:100
合计: ¥ 2473.7
