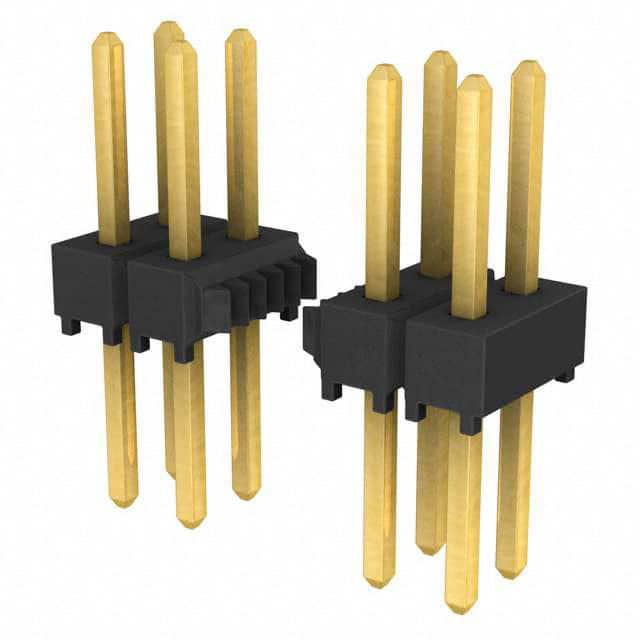

TSW-150-08-G-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距100p双排排针 板对板, 线对板连接器, TSW系列, 直角, 通孔安装
供应商型号: SR-TSW-150-08-G-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TSW-150-08-G-D

TSW-150-08-G-D概述


    产品简介


    本产品为一种高性能的连接器组件,适用于多种电子设备的连接需求。其主要类型包括直角(Right Angle)和直插式(Straight)两种样式,可提供单排(Single)、双排(Double)和三排(Triple)的配置选项。这些连接器广泛应用于计算机、通信设备、工业控制及医疗设备等领域。

    技术参数


    - 工作电压: 5V DC 至 28V DC
    - 电流容量: 最大 3A/触点
    - 接触电阻: ≤ 20 mΩ
    - 绝缘电阻: ≥ 100 MΩ @ 500 VDC
    - 机械寿命: ≥ 1000 次插拔
    - 工作温度范围: -40°C 至 +85°C
    - 接触材料: 磷青铜镀金
    - 端子尺寸: 0.100 英寸(2.54mm)
    - 耐焊接温度: 260°C,10 秒

    产品特点和优势


    1. 高可靠性: 连接器采用镀金工艺,确保长期稳定运行。
    2. 兼容性强: 支持多排布局,适应不同应用场景的需求。
    3. 抗干扰能力强: 高绝缘电阻和低接触电阻设计,减少信号损失。
    4. 安装简便: 直角和直插式两种样式,方便安装和维护。

    应用案例和使用建议


    应用案例
    1. 计算机服务器: 用于各类服务器的背板连接。
    2. 网络交换机: 配合网络设备进行高速数据传输。
    3. 医疗设备: 稳定可靠的数据传输,满足医疗设备对精度和安全性的要求。
    使用建议
    - 环境适应性: 在极端环境下使用时,注意防护措施以延长使用寿命。
    - 安装注意事项: 严格按照装配指南进行操作,确保连接器正确安装,避免松动导致的信号丢失。
    - 维护保养: 定期检查连接器的工作状态,确保其始终保持最佳性能。

    兼容性和支持


    本产品与市场上主流的电子设备和电路板高度兼容,可以轻松集成到现有系统中。厂商提供了详尽的技术文档和支持服务,包括详细的装配指南、故障排除手册和技术咨询服务。

    常见问题与解决方案


    1. 问题: 插入阻力过大
    - 解决方案: 检查连接器是否正确插入,确认是否有异物阻塞。
    2. 问题: 接触不良
    - 解决方案: 清洁接触面,确保没有氧化层或污染物影响导电性能。
    3. 问题: 温度过高
    - 解决方案: 检查散热设计是否合理,确保有足够的通风空间。

    总结和推荐


    综上所述,这款连接器具有出色的性能和广泛的适用性,特别适合需要高可靠性、抗干扰能力的应用场景。对于需要频繁插拔或在恶劣环境中工作的设备,该产品表现出色。强烈推荐使用该款连接器以确保系统的稳定运行。

TSW-150-08-G-D参数

参数
针脚数 100pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层厚度 - 配接 250nm
防护等级 -
类型 Header,Push-Pull
触头镀层 - 配接
颜色 黑色
额定电流 6.3A
长*宽*高 127mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
