首页  >  产品百科  >  IPL1-125-02-S-D-K

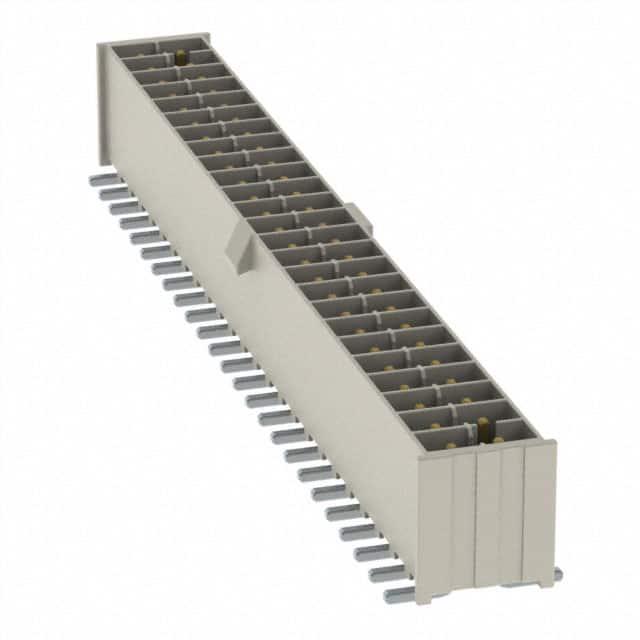

IPL1-125-02-S-D-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Locking Ramp 2 50pin 滑锁 Male Pin 贴片安装 65.02mm(长度)*9.58mm(高度)
供应商型号: 200-IPL112502SDK
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPL1-125-02-S-D-K

IPL1-125-02-S-D-K概述


    产品简介


    产品名称: IPL1系列离散电线连接器
    产品类型: 离散电线连接器
    主要功能: 该连接器适用于需要高可靠性的电气连接场景,支持表面安装、直角安装和垂直穿孔安装。
    应用领域: 广泛应用于汽车电子、工业控制、通信设备等领域。

    技术参数


    - 间距: 2.54mm (.100")
    - 材料:
    - 绝缘材料:自然LCP(液晶聚合物)
    - 端子材料:磷青铜
    - 镀层:Sn或Au镀在50 µ" (1.27 µm) Ni之上
    - 电气特性:
    - 工作温度范围:-55°C 至 +125°C
    - 电压额定值:675 VAC/954 VDC
    - 认证: RoHS合规
    - 连接方式:
    - 直接焊接于电路板
    - 适用于01-25个引脚数的标准尺寸
    - 选项:
    - 不同引脚数量、不同安装方式和不同的插头极化方式

    产品特点和优势


    - 独特功能:
    - Align & Latch™技术确保可靠的机械连接
    - 支持不同的引脚布局(单排或双排)和不同的安装方式(直角、水平等)
    - 具备多种镀层选择以适应不同应用场景
    - 优势:
    - 适用于广泛的工业环境
    - 高可靠性,适应极端温度和电压条件
    - 多种选项和配置方便不同应用场景的选择

    应用案例和使用建议


    - 应用案例:
    - 汽车电子系统中的传感器连接
    - 工业控制系统中的信号传输
    - 使用建议:
    - 在使用过程中应注意正确的引脚布局和安装方式,避免错位和接触不良。
    - 定期检查连接器是否损坏或磨损,必要时及时更换。
    - 使用高温环境下应选择合适的镀层以保证长期稳定性。

    兼容性和支持


    - 兼容性:
    - 与MMSD, MMSS, MMSDT, MMSST等型号兼容
    - 支持:
    - 厂商提供详细的技术手册和设计指导
    - 可通过IPG@samtec.com获取更多技术支持和帮助

    常见问题与解决方案


    - 问题1: 连接器在高温环境下工作不稳
    解决办法: 选择Au镀层版本,以提高抗高温能力。
    - 问题2: 引脚弯曲或变形
    解决办法: 使用专用工具正确安装,避免手动弯曲导致损坏。
    - 问题3: 插拔力过大
    解决办法: 确认安装过程中的定位是否准确,可以调整插头的对齐方式减少摩擦。

    总结和推荐


    综上所述,IPL1系列离散电线连接器具备高可靠性和广泛的应用范围,特别是在极端环境下的稳定表现使其在市场上具有很强的竞争力。对于需要在严苛环境下进行稳定电气连接的场景,这款产品是一个很好的选择。建议在设计和使用时充分考虑其多样化的配置和镀层选择,以满足具体需求。

IPL1-125-02-S-D-K参数

参数
排数 2
触头端接 -
针脚数 50pin
类型 Header,Locking Ramp
颜色 -
触头类型 Male Pin
紧固类型 滑锁
长*宽*高 65.02mm(长度)*9.58mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

IPL1-125-02-S-D-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPL1-125-02-S-D-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPL1-125-02-S-D-K IPL1-125-02-S-D-K数据手册

IPL1-125-02-S-D-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 13.524 ¥ 113.4664
24+ $ 11.5992 ¥ 97.3173
56+ $ 9.6876 ¥ 81.279
104+ $ 8.3916 ¥ 70.4055
256+ $ 6.993 ¥ 58.6713
504+ $ 6.0165 ¥ 50.4784
1000+ $ 5.166 ¥ 43.3427
库存: 24
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 113.46
