IPT1-110-01-L-D-VS-LC-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 20pin 推锁 Male Pin 黑色 贴片安装
供应商型号: 200-IPT111001LDVSLCK
供应商: Mouser
标准整包数: 1

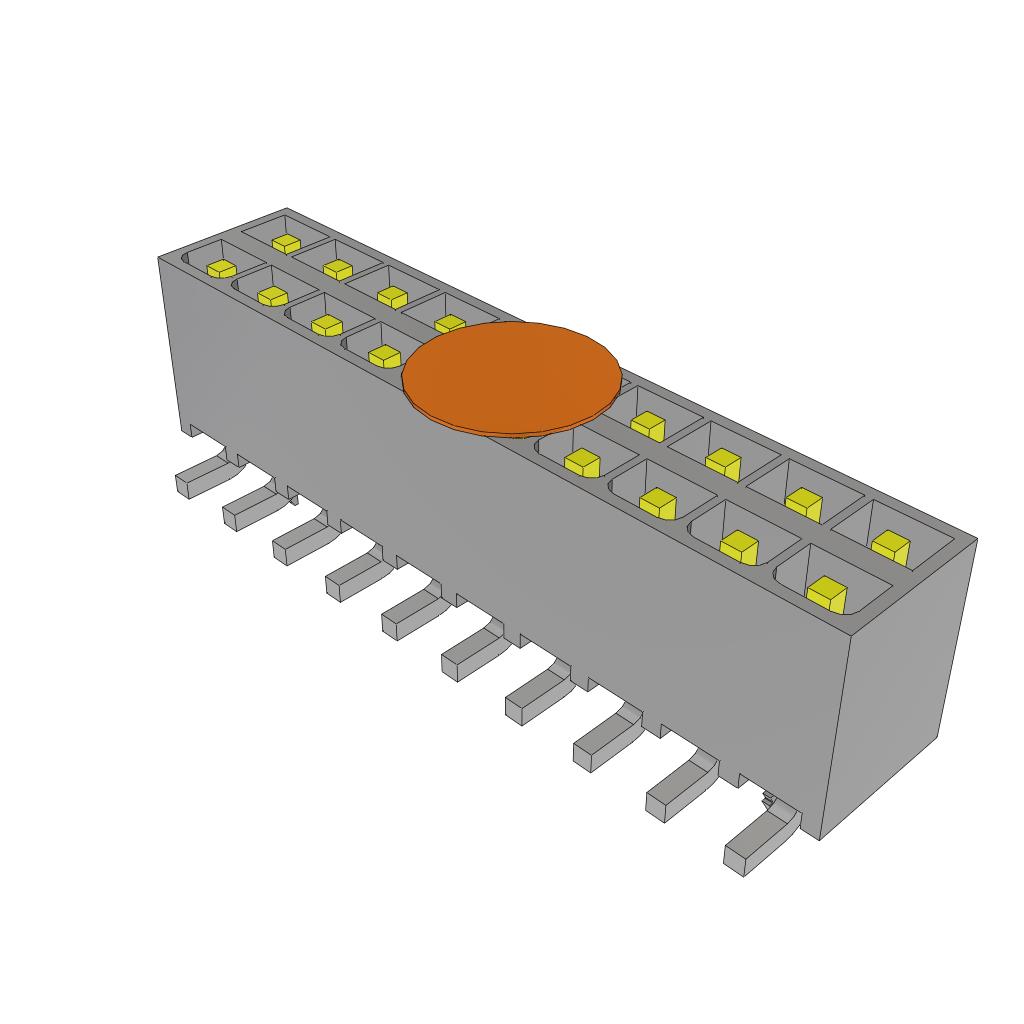

SAMTEC 矩形连接器 - 外壳 IPT1-110-01-L-D-VS-LC-K

IPT1-110-01-L-D-VS-LC-K概述

    IPT1 系列双排屏蔽终端组装件技术手册

    产品简介


    IPT1系列是一款高度可靠且高性能的双排屏蔽终端组装件,适用于多种电子设备和系统。本产品设计用于高速信号传输和电源连接应用,能够满足现代电子产品对小型化、高密度和卓越电气性能的需求。主要应用于通信设备、计算机主板、服务器、存储设备及工业控制等领域。IPT1系列的设计注重耐用性和可操作性,适合多种复杂工作环境。

    技术参数


    以下是IPT1系列的技术规格与性能参数:
    | 参数名称 | 规格范围 | 单位 |
    |
    | 产品类型 | 双排屏蔽终端组装件
    | 针数(每行) | 2至25 | 每行 |
    | 针间距 | 2.540 ± 0.051 | mm |
    | 尾部镀层选项 | 30Au / 50Ni(标准)
    | 插拔力 | 推出力 ≥ 2 lbs | lbs |
    | 最大摆动角度 | ±5° | ° |
    | 绝缘材料 | LCP,UL 94V-0认证
    | 接触材料 | 黄铜合金,半硬态
    | 工作温度范围 | -40°C 至 +85°C | °C |

    产品特点和优势


    1. 高密度设计:IPT1系列采用紧凑结构,针间距为2.540mm,适合高密度布线需求。
    2. 卓越的机械性能:插拔次数超过500次,确保长期稳定运行。
    3. 良好的电磁兼容性:屏蔽设计减少EMI干扰,提高信号完整性。
    4. 多变定制性:提供多种镀层、锁定机制和定位选项,适应不同客户要求。
    5. 耐久性:绝缘材料和接触材料经过严格测试,符合工业级标准。

    应用案例和使用建议


    应用案例:
    - 数据中心服务器背板连接。
    - 通信设备内部高速信号传输。
    - 工业控制系统的电源和信号整合。
    使用建议:
    1. 在安装过程中注意避免弯曲针脚,防止损伤连接性能。
    2. 选择合适的锁定和摩擦锁配件以提高稳定性。
    3. 在极端环境下,考虑增加屏蔽措施以增强抗干扰能力。

    兼容性和支持


    IPT1系列与其他主流连接器品牌产品具有良好的兼容性,便于现有系统升级或扩展。SAMTEC公司提供全面的技术支持和售后服务,包括在线文档下载、技术支持热线及快速响应的维修服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插针插入困难 | 使用适当的助插工具并确认对齐 |
    | 连接不稳定 | 确保锁定机构正确安装并检查针脚方向 |
    | 环境适应性不足 | 增加屏蔽设计或使用防水型版本 |

    总结和推荐


    总体而言,IPT1系列双排屏蔽终端组装件以其高密度、优异的机械与电气性能以及灵活的定制选项,在行业中具有显著的竞争优势。推荐给需要高性能连接解决方案的应用场景,尤其是通信设备、服务器和工业控制系统。如果您正在寻找一款可靠性强且性能卓越的连接器,IPT1系列无疑是您的理想选择。
    联系信息:
    电话:812-944-6733
    邮箱:info@samtec.com

IPT1-110-01-L-D-VS-LC-K参数

参数
触头端接 -
针脚数 20pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推锁
排数 2
安装方式 贴片安装
零件状态 在售
包装方式 管装

IPT1-110-01-L-D-VS-LC-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPT1-110-01-L-D-VS-LC-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPT1-110-01-L-D-VS-LC-K IPT1-110-01-L-D-VS-LC-K数据手册

IPT1-110-01-L-D-VS-LC-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.5765 ¥ 30.2214
42+ $ 3.1968 ¥ 27.013
105+ $ 2.862 ¥ 24.1839
504+ $ 2.583 ¥ 21.8264
1008+ $ 2.2365 ¥ 18.8984
2520+ $ 1.764 ¥ 14.9058
5019+ $ 1.407 ¥ 11.8892
库存: 49
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 30.22
