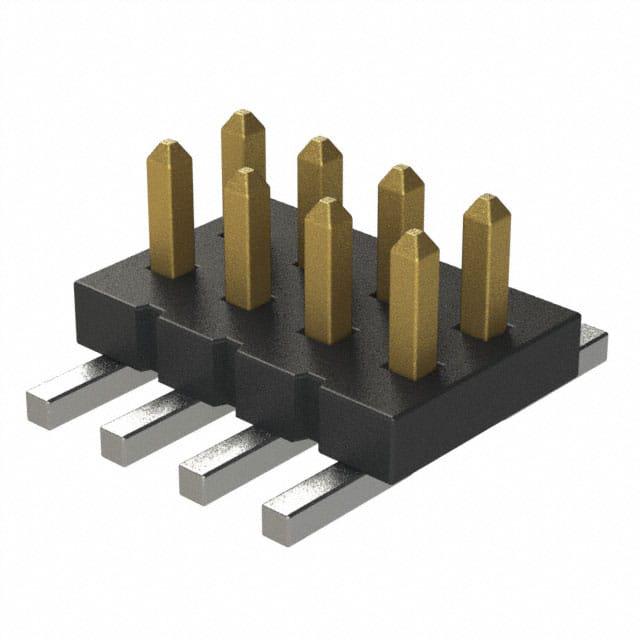

FTS-104-03-L-DV-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 1.27mm间距8p双排排针, FTS系列, 垂直
供应商型号: 200-FTS10403LDVTR
供应商: Mouser
标准整包数: 1

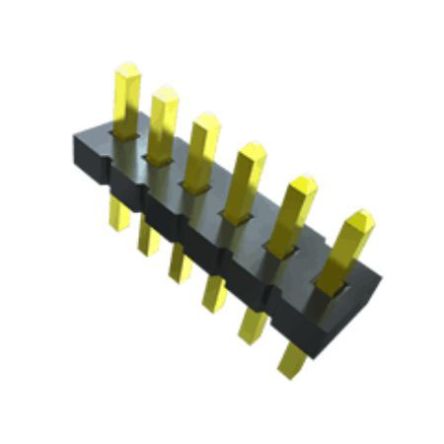

SAMTEC 矩形连接器 - 外壳 FTS-104-03-L-DV-TR

FTS-104-03-L-DV-TR概述


    产品简介


    FTS-1XX-XX-XX-XX系列是SAMTEC公司推出的一款高性能、高可靠性电子连接器。这些连接器主要用于PCB(印刷电路板)之间的高速信号传输,适用于计算机、通信设备、工业自动化控制系统等多个领域的高密度互连需求。其独特的设计使其能够在有限的空间内实现多点位连接,确保信号传输的稳定性和效率。
    主要功能:
    - 支持多种电气特性和机械结构配置。
    - 具备良好的电气性能,能够在高频率下保持信号完整性。
    - 多种安装方式,包括双排通孔、垂直表面贴装。
    - 多种镀层选项,以适应不同的应用需求。
    应用领域:
    - 计算机主板和服务器
    - 通信设备(路由器、交换机)
    - 工业自动化控制系统
    - 汽车电子系统
    - 医疗电子设备

    技术参数


    以下是FTS-1XX-XX-XX-XX系列连接器的主要技术参数和性能指标:
    | 参数 | 规格 |

    | 针位数量 | 不同型号从-02至-50不等(未遮蔽版本);-05至-46(遮蔽版本) |
    | 针脚长度 | 参见图纸 |
    | 尾部镀层 | -L: 10μ"金,在接触区域;尾部为哑光锡
    -F: 3μ"金,在接触区域;尾部为哑光锡
    -S: 30μ"金,在接触区域;尾部为哑光锡
    -H: 30μ"金,在接触区域;尾部为3μ"金
    -SM: 30μ"金,在接触区域;尾部为哑光锡
    -LM: 10μ"金,在接触区域;尾部为哑光锡
    -FM: 3μ"金,在接触区域;尾部为哑光锡
    -G: 10μ"金,在接触区域;尾部为3μ"金 |
    | 安装方式 | -D: 双排通孔安装
    -DV: 双排垂直表面贴装 |
    | 尺寸公差 | 见图纸 |
    | 最大偏移量 | 在任何方向上最大2mm |
    | 工作温度范围 | -40°C 至 85°C |
    | 推出力 | 最小推力0.5磅 |

    产品特点和优势


    FTS-1XX-XX-XX-XX系列连接器具备以下独特功能和优势:
    - 高密度连接:针位数量可从-02到-50不等,适用于高密度布线需求。
    - 卓越的电气性能:支持高达1.27mm间距的连接,保证信号完整性。
    - 多功能安装方式:提供通孔和表面贴装两种安装方式,适应不同应用场景。
    - 可定制镀层:多种镀层选项,包括金锡合金镀层,满足不同的使用环境要求。
    - 高可靠性和稳定性:能够在各种恶劣环境下稳定工作,提供长期可靠的信号传输。

    应用案例和使用建议


    应用案例
    FTS-1XX-XX-XX-XX系列连接器广泛应用于各类高密度互连系统中。例如,在计算机主板设计中,这些连接器可以用于CPU与主板之间的连接,确保高速数据传输的可靠性;在通信设备中,它们被用来实现内部组件间的高速信号传输,提升整体系统的处理能力。
    使用建议
    1. 合理选择安装方式:根据具体应用需求选择合适的安装方式(通孔或表面贴装),确保连接器与PCB之间的良好结合。
    2. 注意镀层选择:根据使用环境和应用要求选择适当的镀层材料,如在高湿度环境中应选择防潮性能好的镀层。
    3. 严格遵守组装规范:在安装过程中遵循手册中的组装指导,确保连接器的正确安装和良好性能。

    兼容性和支持


    - 兼容性:该系列产品兼容多种PCB和电子设备的设计规范,具有广泛的适用性。
    - 支持与维护:SAMTEC公司提供了全面的技术支持和售后服务,用户可通过电话或电子邮件获得技术支持,也可访问官方网站获取更多资源和支持信息。

    常见问题与解决方案


    1. 问题:安装后连接器出现偏移
    - 解决方法:检查并确认连接器与PCB之间的安装孔是否匹配,必要时重新安装或调整。
    2. 问题:信号传输不稳定
    - 解决方法:检查连接器的镀层状态,确保没有氧化或损坏;同时确认焊接质量,必要时进行重焊。
    3. 问题:连接器无法正常拆卸
    - 解决方法:使用专用工具进行拆卸,避免直接用手强力拔出导致损坏。

    总结和推荐


    FTS-1XX-XX-XX-XX系列连接器以其高密度、高可靠性和广泛的兼容性,成为适用于多种应用场景的理想选择。无论是计算机主板还是通信设备,这些连接器都能提供稳定可靠的信号传输。推荐给需要高性能连接器的工程师和设计师。

FTS-104-03-L-DV-TR参数

参数
紧固类型 推挽式
排数 2
触头端接 -
针脚数 8pin
类型 Cuttable,Header,Push-Pull
颜色 黑色
触头类型 Male Pin
长*宽*高 5.08mm(长度)*5.84mm(高度)
通用封装 SMD,P=1.27mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
