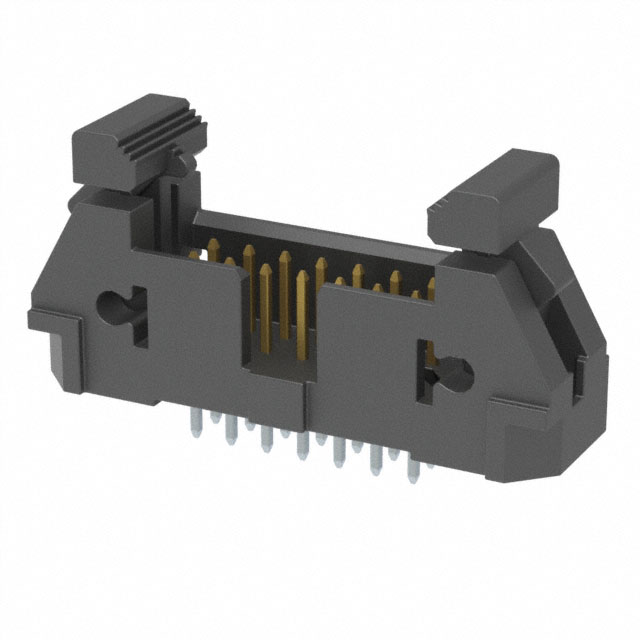

EJH-107-01-F-D-TH

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Latch Lock/Eject Hooks 2 14pin Male Pin 黑色 通孔安装 35.41mm(长度)*9.91mm(高度)
供应商型号: 200-EJH10701FDTH
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 EJH-107-01-F-D-TH

EJH-107-01-F-D-TH概述

    电子元器件产品技术手册解析
    本文将详细介绍一款名为EJH-1XX-XX-XX-D-XX-XX-XX-X-XX的电子元器件产品。该产品属于连接器系列,主要用于电子电路的连接。以下是对其技术参数、产品特点、应用案例及常见问题的详细解析。

    产品简介


    EJH-1XX-XX-XX-D-XX-XX-XX-X-XX是一种连接器,用于实现不同电路板或组件之间的电气连接。它具有多种型号规格,适用于不同的应用场景。此连接器广泛应用于电信、计算机、消费电子和工业控制等领域。

    技术参数


    根据手册中的描述,该连接器的技术参数如下:
    - 尺寸规格:无特殊指定时,尺寸单位为英寸。
    - 角度精度:.01[0.3]度(.005[0.13]度)。
    - 公差范围:除非另有规定,尺寸单位为英寸。
    - 引脚数:从-05到-25,每增加0.100[2.54]英寸,最多可扩展至-25位置。
    - 行规格:双排(-D),标准(-01)或延伸(-02)。
    - 镀层规格:可以选择多种镀层,如选择性金镀、闪镀金、轻镀金等。
    - 包装方式:可以选择表面贴装(-SM)、通孔(-TH)、直角(-RA)、带锁定卡扣(-LC)等方式进行包装。

    产品特点和优势


    1. 高精度:角度精度可达0.01[0.3]度,确保了极高的稳定性。
    2. 多规格选项:提供多种规格的引脚数和行规格,适用于各种应用场景。
    3. 多种镀层选择:可以根据需要选择不同的镀层材料,增强耐久性和可靠性。
    4. 灵活性:支持多种包装方式,方便用户根据具体需求进行选择。

    应用案例和使用建议


    1. 应用案例:
    - 电信领域:用于通信设备的内部连接。
    - 计算机领域:用于服务器主板和扩展卡之间的连接。
    - 工业控制领域:用于自动化设备的信号传输。
    2. 使用建议:
    - 在选择包装方式时,优先考虑通过插拔次数较多的应用场景,建议选择带有锁定卡扣(-LC)的包装方式。
    - 针对特定的应用场景,如需要多次插拔,则可以优先选择轻镀金(-L)或者选择性金镀(-S)。
    - 若需提高电路的可靠性和耐久性,建议选用闪镀金(-F)或者选择性重金(-SM)镀层。

    兼容性和支持


    - 兼容性:EJH-1XX-XX-XX-D-XX-XX-XX-X-XX连接器支持多种引脚数和包装方式,可以与多种电子设备兼容。
    - 技术支持:制造商提供详细的使用手册和技术支持,包括装配指导和故障排查指南。对于自动化组装,建议手动放置(-LC)。

    常见问题与解决方案


    1. 问题:自动装配过程中存在插入力过大。
    - 解决方案:使用人工装配来避免机械损坏,特别是对于带有锁定卡扣(-LC)的型号。
    2. 问题:如何确保电镀质量。
    - 解决方案:建议选择可靠的供应商并遵循制造商提供的操作手册进行安装和维护。
    3. 问题:如何正确识别引脚位置。
    - 解决方案:参考提供的装配图和标注的引脚位置进行安装,避免错误接线。

    总结和推荐


    总体来看,EJH-1XX-XX-XX-D-XX-XX-XX-X-XX连接器是一款高精度、多功能且可靠性强的产品,能够满足大多数应用需求。其多种规格和镀层选项,为用户提供了灵活的选择空间。虽然在某些应用中可能存在手动装配的需求,但其高性能和可靠性使其成为市场上极具竞争力的产品之一。因此,我们强烈推荐这一款产品给需要高度稳定性和灵活性的电子设备设计者。

EJH-107-01-F-D-TH参数

参数
针脚数 14pin
类型 Header,Latch Lock/Eject Hooks
颜色 黑色
触头类型 Male Pin
紧固类型 -
排数 2
触头端接 -
长*宽*高 35.41mm(长度)*9.91mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

EJH-107-01-F-D-TH厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

EJH-107-01-F-D-TH数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC EJH-107-01-F-D-TH EJH-107-01-F-D-TH数据手册

EJH-107-01-F-D-TH封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 5.0025 ¥ 42.2711
30+ $ 4.2552 ¥ 35.9564
60+ $ 3.9528 ¥ 33.4012
105+ $ 3.7584 ¥ 31.7585
510+ $ 2.8455 ¥ 24.0445
1005+ $ 2.583 ¥ 21.8264
2505+ $ 2.037 ¥ 17.2127
5010+ $ 1.5015 ¥ 12.6877
库存: 114
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 42.27
直接购买
加入购物车
