QTE-060-01-F-D-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: 0.8mm间距120p双排排针, QTE系列, 直角, 表面
供应商型号: 3726305
供应商: 海外现货
标准整包数: 1

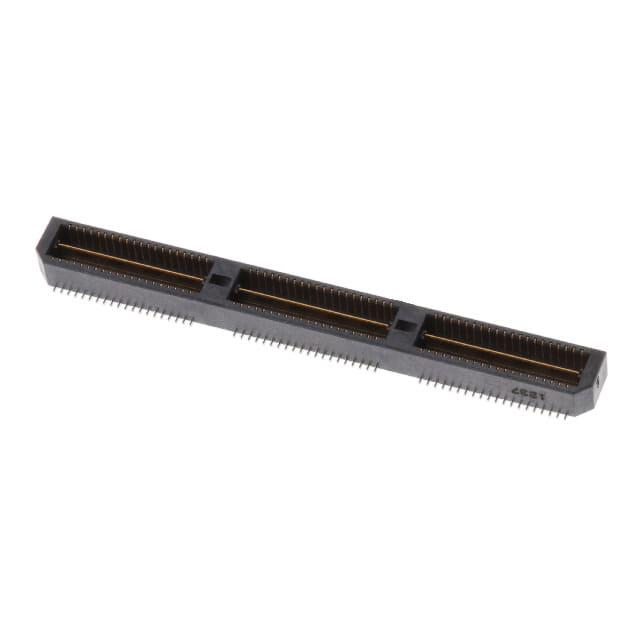

SAMTEC 矩形连接器 - 外壳 QTE-060-01-F-D-A

QTE-060-01-F-D-A概述

    QTE 系列高密度高速连接器

    产品简介


    QTE系列是Samtec公司推出的一款高密度高速连接器,广泛应用于各种高性能电子产品中。该系列产品采用金属平面设计,主要用于电源或接地的应用。QTE系列提供多种型号,如QTE-060-01-L-D-A、QTE-040-01-L-D-A、QTE-014-01-F-D-DP-A等,这些型号提供了不同的引脚布局和电镀选项。该系列的主要功能在于其卓越的高频信号传输能力和可靠的数据传输性能。

    技术参数


    - 引脚配置:
    - QTE-060-01-L-D-A 和 QTE-040-01-L-D-A:每行40个引脚
    - QTE-014-01-F-D-DP-A:每行14对(差分对)

    - 引脚镀层:
    - -F:引脚上镀金闪层,接地面上为磨砂锡层
    - -L:引脚和接地面上镀10微英寸(0.25微米)金,接地面上为磨砂锡层
    - -C:选择性电解抛光处理,信号引脚接触区域镀50微英寸(1.27微米)金和150微英寸(3.81微米)镍,接地面上镀10微英寸(0.25微米)金和50微英寸(1.27微米)镍,所有焊尾部分均为磨砂锡层

    - 工作环境:
    - 操作温度范围:-55°C 到 +125°C
    - 电压等级:交流225V
    - 最大插拔次数:100次
    - RoHS合规:符合RoHS标准
    - 其他特性:
    - 接触电流:每个引脚2A(最多两根引脚供电)
    - 接地平面电流:每个接地平面23A(最多一根接地平面供电)

    产品特点和优势


    QTE系列连接器具有以下显著特点:
    - 高密度设计: 支持多达100个位置每行,大大节省空间。
    - 高速信号传输: 能够实现高达1Gbps的传输速率。
    - 可靠的机械性能: 可承受高达100次插拔,确保长期稳定运行。
    - 广泛兼容性: 可与UMPT/UMPS配合使用,提供灵活的两种独立部件的电源/信号解决方案。
    - 出色的温度适应性: 能在极端温度下保持高效性能。

    应用案例和使用建议


    QTE系列适用于各种高性能电子产品,例如服务器、交换机、测试设备等。具体应用场景包括数据中心的高速数据传输、工业自动化系统中的信号传输等。为了充分发挥其性能,建议在设计电路板时采用合适的叠层高度,并结合适当的电源管理和信号完整性措施。

    兼容性和支持


    QTE系列连接器具有良好的兼容性,可与多种不同类型的电缆和其他连接器配合使用,如EQCD、EQDP等。此外,制造商提供全方位的技术支持和售后服务,以确保客户能够顺利安装和使用产品。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查安装过程是否规范,确保插座和插头对齐。 |
    | 数据传输不稳定 | 检查信号线和接地线的连接是否牢固。 |
    | 高温环境下失效 | 确认操作温度在规定范围内,必要时增加散热措施。 |

    总结和推荐


    综上所述,QTE系列连接器凭借其高密度、高速度、高可靠性和广泛的适用性,在市场上具有较强的竞争力。对于需要高性能和稳定性的应用场景,强烈推荐使用QTE系列连接器。

QTE-060-01-F-D-A参数

参数
紧固类型 -
排数 2
触头端接 -
针脚数 120pin
类型 Header,Outer Shroud Contacts
颜色 -
触头类型 -
长*宽*高 60mm(长度)*7.11mm(高度)
通用封装 SMD,P=0.8mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QTE-060-01-F-D-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QTE-060-01-F-D-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QTE-060-01-F-D-A QTE-060-01-F-D-A数据手册

QTE-060-01-F-D-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 42.9836
84+ ¥ 42.202
504+ ¥ 42.202
1008+ ¥ 42.202
库存: 21
起订量: 2 增量: 0
交货地:
最小起订量为:1
合计: ¥ 42.98
