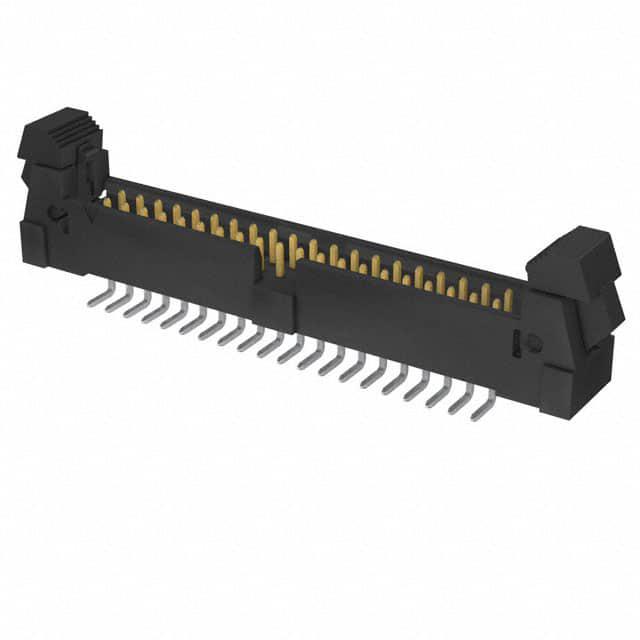

EHT-120-01-S-D-SM-K

厂牌: SAMTEC
产品描述: Header,Latch Lock/Eject Hooks 2mm 2 40pin 3A 760nm 金 黑色 贴片安装 53.79mm(长度)*8.89mm(高度)
供应商型号: N-EHT-120-01-S-D-SM-K
供应商: 云汉优选
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 EHT-120-01-S-D-SM-K

EHT-120-01-S-D-SM-K概述


    产品简介


    本文介绍的是由Samtec公司生产的EHT系列电子连接器,主要用于多种工业及商业应用中。该系列产品包含多种配置选项,如不同的针数、端子样式和封装方式,以满足各种复杂的应用需求。EHT系列连接器设计紧凑且坚固耐用,广泛应用于计算机、通信设备、医疗设备和工业自动化等领域。

    技术参数


    - 针数: 5至25个位置(通过型号后缀指定)
    - 端子样式: 可选直插式或表面贴装式(-SM)
    - 镀层规格:
    - 金在接触区,软锡在尾部(-S)
    - 3微英寸金在接触区,软锡在尾部(-F)
    - 全软锡(-T)
    - 金在接触区,3微英寸金在尾部(-H)
    - 10微英寸金在接触区,软锡在尾部(-L)
    - 30微英寸金在接触区,软锡在尾部(-SM)
    - 3微英寸金在接触区,软锡在尾部(-FM)
    - 全软锡(-TM)
    - 10微英寸金在接触区,软锡在尾部(-LM)
    - 行规: 双排结构(-D)
    - 封装: 管装(默认),带卷包装(-TR, -FR)
    - 极性化: 可选极性化窗(-S)
    - 材料: 绝缘体为液晶聚合物(LCP),终端材料为磷青铜

    产品特点和优势


    EHT系列连接器具备多项显著的优势:
    - 高可靠性: 模块化设计,结合坚固的材料和精细的制造工艺,确保长期稳定运行。
    - 多样化配置: 用户可以根据具体需求选择不同的针数、端子样式和极性化方式,极大提高了灵活性。
    - 高效散热: 表面贴装式设计有效提高了热管理效率,适用于高性能应用环境。
    - 易于安装: 支持自动贴片机安装(不包括带锁定机构的型号)。

    应用案例和使用建议


    EHT系列连接器可广泛应用于多个行业领域。例如,在工业自动化系统中,它们可以用于连接传感器和控制器,确保信号传输的稳定性和可靠性。在通信设备方面,它们能够提供高速数据传输所需的可靠连接。
    使用建议:
    - 在选择合适的型号时,考虑实际应用的电流、电压和温度范围。
    - 对于需要极高的插入力的场合,不建议使用带有锁定机构(-LC)的型号,应选择手动安装的方式。
    - 为了保证连接器的最佳性能,建议定期进行检查和维护,特别是检查锁紧机构是否有松动。

    兼容性和支持


    EHT系列连接器与Samtec公司的其他相关产品高度兼容,提供了多种配件和工具以简化安装过程。Samtec公司提供了全面的技术支持,包括详尽的文档资料和在线帮助,同时也提供现场技术支持服务,确保用户在使用过程中获得最佳体验。

    常见问题与解决方案


    1. Q:如何正确识别EHT系列连接器的极性?
    A:通过检查连接器上的极性窗口(标记为-S)来确认极性方向。
    2. Q:如何处理高插入力的问题?
    A:建议不要使用带有锁定机构的型号(-LC),如果必须使用,则需采用手动放置的方式。
    3. Q:如何确保连接器的稳定连接?
    A:定期检查并清洁连接器接口,确保无尘、无污渍,并保持适当的接触压力。

    总结和推荐


    EHT系列连接器凭借其高度的可靠性、多样化的配置和简便的安装流程,成为众多工业和商业应用中的优选解决方案。无论是对高性能要求还是低成本考虑,EHT系列连接器都能提供卓越的性能和稳定性。因此,我强烈推荐此款产品给需要高效可靠的连接解决方案的客户。

EHT-120-01-S-D-SM-K参数

参数
针脚数 40pin
类型 Header,Latch Lock/Eject Hooks
间距-配接 2mm
排数 2
触头镀层厚度 - 配接 760nm
额定电流 3A
防护等级 -
颜色 黑色
触头镀层 - 配接
长*宽*高 53.79mm(长度)*8.89mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装

EHT-120-01-S-D-SM-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

EHT-120-01-S-D-SM-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC EHT-120-01-S-D-SM-K EHT-120-01-S-D-SM-K数据手册

EHT-120-01-S-D-SM-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
8+ $ 14.4796 ¥ 123.0766
100+ $ 10.4545 ¥ 88.8632
250+ $ 9.3738 ¥ 79.6773
500+ $ 7.0482 ¥ 59.9097
2000+ $ 4.59 ¥ 39.015
5300+ $ 4.3554 ¥ 37.0209
库存: 300
起订量: 8 增量: 1
交货地:
最小起订量为:8
合计: ¥ 984.61
直接购买
加入购物车
