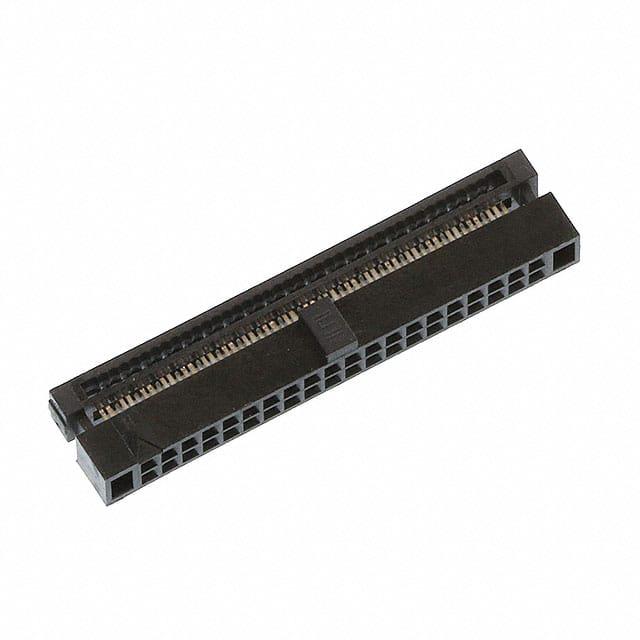

FFSD-20-01-N

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 排线, FFSD 系列, 40 路, 美国线规 28 AWG
供应商型号: SR-FFSD-20-01-N
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 FFSD-20-01-N

FFSD-20-01-N概述


    产品简介


    FFSD系列电子元器件是一种适用于工业自动化和电子设备连接的应用场合的高性能双排IDC(Insulation Displacement Connector)端子台。这种端子台主要用于实现电缆和电路板之间的电气连接。FFSD系列具有多种配置选项,可以根据具体需求进行定制,从而满足不同的应用场景。

    技术参数


    - 尺寸和公差:除非另有说明,尺寸均以英寸为单位。标准公差为±0.002英寸(0.051毫米)。
    - 接触材料:铍铜(BeCu),确保良好的导电性和耐久性。
    - 绝缘材料:聚对苯二甲酸丁二醇酯(PBT UL94V-0),黑色。
    - 线材规格:30 AWG,7/38,镀锡,多股,灰色PVC绝缘层。
    - 线长:标准长度下,公差为±0.125英寸(±3.18毫米);其他长度下,公差为±1%。
    - 安装方式:单端或双端(根据需要选择)。
    - 电气特性:每个位置间距为0.050英寸(1.27毫米),接触电阻小于0.01欧姆。
    - 测试:100%电气测试(短路和开路检测)、100%高压测试(630V)。
    - 应力释放:能够承受5磅(约22牛顿)的直线拉力。

    产品特点和优势


    - 多样性配置:提供单端和双端选择,同时支持反向布线、中间反转、外侧反转等多种选项。
    - 高度可定制:可以通过不同的选项进行灵活配置,以满足特定应用需求。
    - 耐久性和可靠性:采用高品质材料制造,具有优异的耐腐蚀性和抗磨损性能。
    - 高标准测试:所有组装件都要经过100%电气测试和高压测试,保证产品质量。
    - 应力释放功能:部分选项提供应力释放功能,增加产品的可靠性和使用寿命。

    应用案例和使用建议


    FFSD系列IDC端子台广泛应用于各种工业自动化设备和控制系统中,如电机控制、传感器接口和信号传输等。它们可以用于连接不同类型的电缆和电路板,确保电气信号的稳定传输。
    使用建议:
    - 在切割电缆时,确保导体不超出绝缘层边缘,避免因处理不当而损坏连接质量。
    - 配置和选型时,考虑实际应用场景的需求,例如需要额外的应力释放功能时选择带有此功能的型号。
    - 确保电缆和端子台的正确安装,避免因安装不当而导致的接触不良。

    兼容性和支持


    - 兼容性:FFSD系列IDC端子台支持与不同类型电缆和接线盒的连接。其多样化的配置使它可以适应多种应用场合。
    - 支持和维护:供应商提供了全面的技术支持和维护服务,包括产品文档、培训和技术咨询服务,帮助客户更好地理解和使用该产品。

    常见问题与解决方案


    1. 问题: 安装过程中出现短路现象。
    解决办法: 确认电线和端子台的安装正确,确保没有导体外露造成短路。也可以通过100%电气测试确认是否存在短路。
    2. 问题: 高压测试失败。
    解决办法: 检查是否有异物进入连接区域,或者是否由于线材损坏导致测试不合格。必要时更换线材并重新测试。
    3. 问题: 应用中出现连接不良现象。
    解决办法: 检查安装是否正确,确保电缆未受到过度弯折或拉伸,且正确压接在端子台上。

    总结和推荐


    FFSD系列IDC端子台以其多样化配置、优良的材料品质和可靠的电气性能,在多个领域中表现出色。它不仅具备优秀的耐用性和可靠性,还提供了丰富的选项以满足不同的设计需求。基于其高性能表现和广泛应用前景,我们强烈推荐此产品用于各种工业自动化和控制系统项目中。

FFSD-20-01-N参数

参数
针脚数 40pin
类型 Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 -
排数 2
触头端接 -
长*宽*高 29.59mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装
