IPD1-10-D-K-M

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC

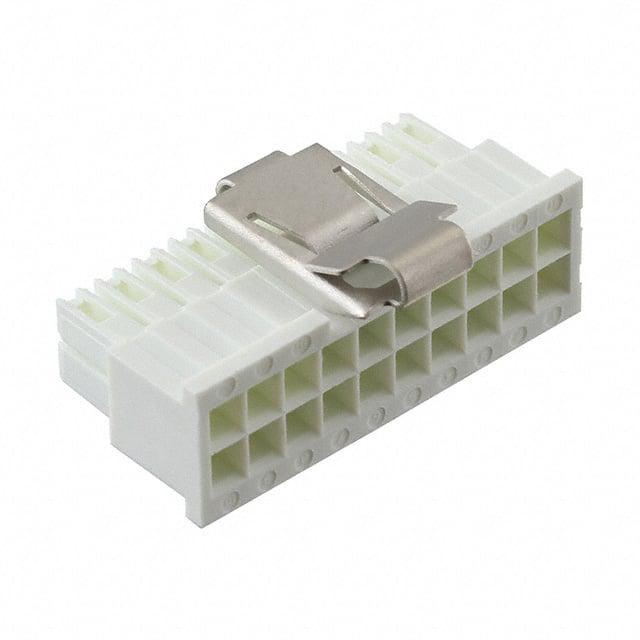

产品描述: Samtec 压接连接器外壳, 20路, 2.54mm节距, 2行
供应商型号: SR-IPD1-10-D-K-M
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 IPD1-10-D-K-M

IPD1-10-D-K-M概述


    产品简介


    本产品为IPD1系列电子元器件,专为多种应用设计,具有多样化的配置选项。IPD1系列包括了单行(-S)和双行(-D)配置,旨在提供高可靠性和灵活性。主要功能包括高插拔寿命、卓越的信号传输性能以及出色的机械强度。广泛应用于电信、数据通信、医疗设备、工业控制等领域。

    技术参数


    - 位置数量:从2到25个(每行)
    - 行数配置:-S(单行)、-D(双行)
    - 锁扣选项:金属锁扣(-M),塑料锁扣(无-M,参见图8与图10,第2页)
    - 极化选项:无极化(留空)、极化(-P,参见图2)、键控极化(-K,参见图3)
    - 导向柱选项:导向柱(-GP,参见图5,第2页)
    - 水平安装选项:水平安装(-H,参见图7,第2页)
    尺寸和公差:
    - 水平长度:0.509英寸(12.93毫米)
    - 垂直高度:0.289英寸(7.34毫米)
    - 极化键尺寸:0.109-0.005英寸(2.77-0.13毫米)
    材料:
    - 绝缘体:尼龙,UL 94 V2(单行)和UL 94 V0(双行)
    - 锁扣:镀镍铍铜(BeCu),半厚度,规格#25

    产品特点和优势


    IPD1系列电子元器件具备以下几个显著特点:
    1. 多样化配置:能够根据不同的应用需求选择不同配置,从而提高设计灵活性。
    2. 高性能:卓越的插拔寿命、信号传输稳定性和机械强度,确保长期可靠运行。
    3. 耐用性:采用高质量材料和工艺制造,具备良好的耐温、耐湿和抗冲击能力。
    4. 环保材料:所用材料符合环保标准,适合绿色电子产品制造。

    应用案例和使用建议


    应用场景:
    - 电信设备中的高速数据连接
    - 医疗仪器中的信号传输接口
    - 工业自动化控制系统中的信号和电源连接
    使用建议:
    1. 在使用前,确保正确理解产品规格和配置选项。
    2. 选择合适的极化和导向柱选项以满足特定的应用需求。
    3. 根据环境条件合理安排存储和使用,避免潮湿和高温环境。

    兼容性和支持


    IPD1系列电子元器件支持多种管状包装(例如PT-1-24-04-56、PT-1-24-02-112),并且可以与其它相应插头型号(如TP-25、TP-28)配合使用。制造商提供了详尽的技术文档和客服支持,确保用户在使用过程中得到及时的帮助和技术指导。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头安装后出现松动 | 确保选择了正确的锁扣选项,并且安装时严格按照要求操作。|
    | 长期使用后接触不良 | 定期清洁接触区域,检查是否有氧化现象,并采取适当的防氧化措施。|

    总结和推荐


    IPD1系列电子元器件凭借其高可靠性、多样化配置和广泛的应用领域,成为了市场上备受推崇的产品之一。我们强烈推荐该产品用于需要高性能、可靠性的应用场景。无论是在电信、医疗还是工业控制领域,IPD1系列都将是您的理想选择。

IPD1-10-D-K-M参数

参数
紧固类型 -
排数 2
触头端接 压接
针脚数 20pin
类型 Latch Lock,Receptacle
颜色 白色
触头类型 Female Socket
长*宽*高 26.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 管装

IPD1-10-D-K-M厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPD1-10-D-K-M数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC IPD1-10-D-K-M IPD1-10-D-K-M数据手册

IPD1-10-D-K-M封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
100+ $ 2.55 ¥ 23.2741
500+ $ 2.2625 ¥ 20.65
1000+ $ 2.15 ¥ 19.6233
2000+ $ 2.025 ¥ 18.4824
5000+ $ 1.925 ¥ 17.5697
库存: 1000
起订量: 112 增量: 1
交货地:
最小起订量为:100
合计: ¥ 2327.41
