TSW-111-06-T-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距11p单排排针, TSW系列
供应商型号: 200-TSW11106TS
供应商: Mouser
标准整包数: 1

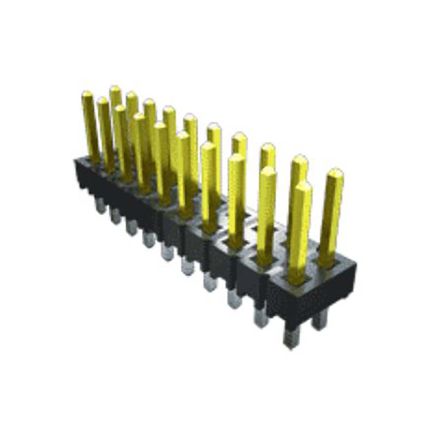

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-111-06-T-S

TSW-111-06-T-S概述

    电子元器件产品技术手册

    产品简介


    HTSW和TSW系列连接器是Samtec公司生产的高性能互连解决方案。它们广泛应用于各种电子设备中,如通信系统、工业自动化、计算机及医疗设备等领域。这些连接器主要用于实现电路板之间或电缆与电路板之间的可靠连接。

    技术参数


    - 中心间距:0.100英寸(2.54毫米)
    - 插针数量:每行最多50个插针
    - 接触材料:磷青铜
    - 终端镀层:金或锡(覆盖50微英寸镍)
    - 绝缘材料:TSW:黑色玻璃填充聚酯;HTSW:自然液晶聚合物
    - 工作温度范围:-55°C 至 +125°C(金镀层);-55°C 至 +105°C(锡镀层)
    - 电压等级:
    - 550VAC与SSW连接
    - 500VAC与BCS或ESQ连接
    - 450VAC与BCS或SSM的-RA/-RE连接
    - 400VAC与CES连接
    - 电流额定值:每个引脚的最大电流为5.2A至6.3A,具体取决于与之配对的连接器类型
    - RoHS合规性:是
    - 焊接方式:无铅

    产品特点和优势


    1. 可靠性高:采用磷青铜作为接触材料,并且提供金或锡镀层选项,确保长期稳定性和抗腐蚀能力。
    2. 广泛的温度适应性:-55°C 至 +125°C的工作温度范围使其适用于极端环境。
    3. 多种安装方式:提供直式和直角版本,以适应不同的安装需求。
    4. 兼容性强:能够与多种类型的电缆和电路板连接器匹配,增强了其通用性。

    应用案例和使用建议


    这些连接器常用于需要高密度和高可靠性的场合,如工业自动化控制设备、网络通信设备和医疗仪器。使用时,需根据实际应用场景选择合适的插针数量和中心距,并确保正确的安装方法以避免损坏。

    兼容性和支持


    这些连接器可与多种标准连接器相匹配,如SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW, IDSD, IDSS等。Samtec公司提供了全面的技术支持和质量保证服务,确保客户获得最佳的使用体验。

    常见问题与解决方案


    1. 问题:连接器在使用过程中出现松动。
    - 解决方法:检查是否有足够的锁定机构或重新焊接以确保良好的电气接触。
    2. 问题:连接器无法正确对齐。
    - 解决方法:确保连接器与目标连接器精确对齐,并确认插针和孔的位置准确。
    3. 问题:连接器过热。
    - 解决方法:检查电流负载是否超过额定值,并考虑使用更大直径的线材或更频繁地散热。

    总结和推荐


    HTSW和TSW系列连接器凭借其卓越的性能、高可靠性以及广泛的应用范围,成为市场上备受欢迎的产品。无论是对于专业工程师还是普通用户,这些连接器都是可靠的选择。强烈推荐在需要高性能连接解决方案的项目中使用这些连接器。

TSW-111-06-T-S参数

参数
排数 1
防护等级 -
触头镀层 - 配接
额定电流 6.3A
间距-配接 2.54mm
触头镀层厚度 - 配接 -
颜色 黑色
针脚数 11pin
类型 Header,Push-Pull
长*宽*高 27.94mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
