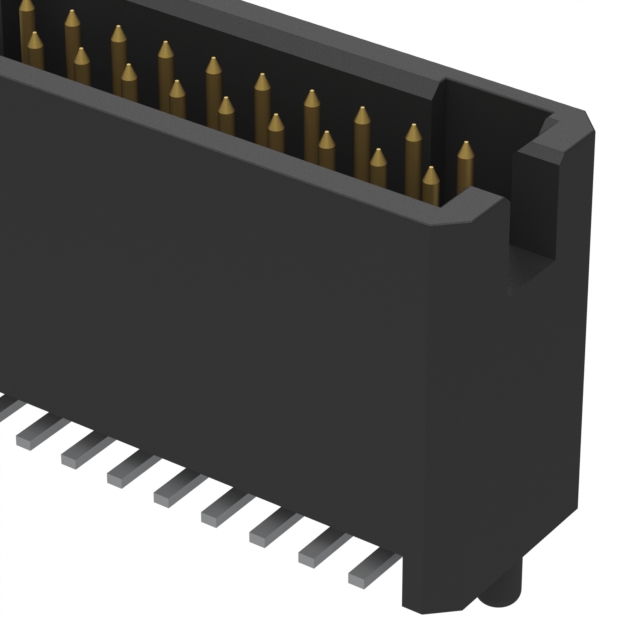

TFC-110-22-L-D-A-K

厂牌: SAMTEC
产品描述: Header,Push-Pull 1.27mm 2 20pin 3.1A 250nm 金 贴片安装 15.88mm(长度)*5.72mm(高度)
供应商型号: UA-TFC-110-22-L-D-A-K
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 TFC-110-22-L-D-A-K

TFC-110-22-L-D-A-K概述

    TFC 系列电子元器件产品技术手册

    产品简介


    TFC系列是一种具有盲配对接功能的引脚连接器,适用于多种电子应用场合。其设计特点包括表面贴装(Surface Mount)或穿孔安装(Through-Hole),并通过配置可选对齐销(Alignment Pin)以确保精准连接。产品尺寸多样,包括0.050英寸微间距(1.27毫米),并且提供多种针数选择,适合不同类型的电路板布局需求。材料方面,TFC系列采用黑色液晶聚合物作为绝缘体材料,磷青铜作为端子材料,并通过金(Au)或锡(Sn)镀镍层(50微英寸厚)进行表面处理,以确保高电流承载能力和可靠性。

    技术参数


    | 参数 | 值 |

    | 引脚间距 | 0.050 英寸 (1.27 毫米) |
    | 工作温度范围 | -55°C 到 +125°C |
    | 额定电压 | 350VAC |
    | 额定电流 | 3.1A(每针,2针带电) |
    | 绝缘材料 | 黑色液晶聚合物 |
    | 端子材料 | 磷青铜 |
    | 表面处理 | Au 或 Sn over 50 微英寸 Ni |

    产品特点和优势


    TFC系列引脚连接器具备多个显著优势:首先,它的盲配功能使安装过程更为简便快捷;其次,其高耐热性能(-55°C到+125°C)适用于严苛的工业和汽车环境;再者,金或锡镀镍处理提供了良好的导电性和抗腐蚀能力,延长了产品的使用寿命。此外,丰富的针数选择和灵活的安装方式使其适用于各种复杂电路设计。

    应用案例和使用建议


    TFC系列连接器广泛应用于消费电子产品、工业控制系统、汽车电子及通信设备等领域。例如,在消费电子产品中,TFC连接器可以用于小型化便携式设备内部的信号传输,保证信号传输的稳定性和可靠性。对于工业控制系统,则可用于机器间的数据交换,提高系统的可靠性和响应速度。在使用过程中,建议严格按照手册要求进行焊接工艺处理,确保正确的装配方式,避免因不当操作导致连接不良。

    兼容性和支持


    TFC系列连接器与Samtec公司的其他系列产品(如SFC、SFSD、SFSDT)相兼容,便于系统集成。制造商Samtec为客户提供详尽的技术文档和支持服务,包括PCB布局建议和质量认证信息,可通过访问公司网站获取更多资料。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确认对齐销正确安装且焊接牢固 |
    | 接触电阻大 | 检查镀层是否完整,必要时重新镀层 |
    | 温度异常 | 使用耐温范围内的合适材料,检查散热设计 |

    总结和推荐


    综上所述,TFC系列连接器凭借其卓越的设计理念、可靠的电气性能和广泛的适用范围,成为电子工程领域的优选组件之一。无论是在复杂精密的工业设备还是小巧便携的消费产品中,它都能发挥出色表现。因此,强烈推荐选用TFC系列连接器以满足高性能连接需求。

TFC-110-22-L-D-A-K参数

参数
防护等级 -
类型 Header,Push-Pull
颜色 -
触头镀层 - 配接
针脚数 20pin
排数 2
触头镀层厚度 - 配接 250nm
间距-配接 1.27mm
额定电流 3.1A
长*宽*高 15.88mm(长度)*5.72mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 管装
