IPBT-105-H1-T-S-K

厂牌: SAMTEC

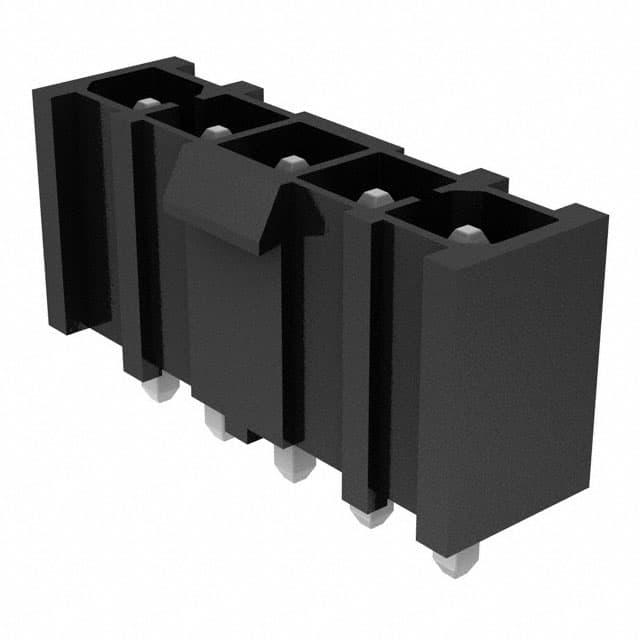

产品描述: Samtec 4.19mm间距5p单排排针 线对板连接器, IPBT系列, 直角, 通孔安装
供应商型号: 3753261
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 IPBT-105-H1-T-S-K

IPBT-105-H1-T-S-K概述


    产品简介


    本产品是IPBT-XX-S系列单排终端组装件,设计用于提供高效能的连接解决方案。IPBT-XX-S系列是一种单排终端组件,适用于多种电子设备和系统的信号传输与连接需求。其主要功能是通过高功率的通孔(THRU HOLE)和表面贴装(SURFACE MOUNT)方式实现稳定的电气连接。主要应用领域包括但不限于通信设备、工业控制、汽车电子、医疗设备等领域。

    技术参数


    以下是该产品的关键技术规格:
    - 终端材质:高铜合金
    - 绝缘材料:液晶聚合物(LCP),UL 94 VO等级
    - 颜色:黑色
    - 尺寸:
    - 总高度:约 6.60mm(包含高功率引脚)
    - 引脚间距:0.165英寸(4.19mm)
    - 引脚长度:见具体型号说明
    - 最大摆动范围:双向2毫米(Max 2 mm Sway either direction)
    - 电气规格:
    - 接触点镀层选项:可选择高锡、金锡、金等多种镀层
    - 最高工作电压:根据具体型号有所不同,详见技术手册
    - 机械规格:
    - 终端最小保持力:1磅(约4.45牛顿)
    - 导柱必须彼此相距0.005英寸(0.13毫米)

    产品特点和优势


    - 高可靠性:采用高铜合金材料,确保了终端连接的长期稳定性和耐用性。
    - 多功能性:提供THRU HOLE和SURFACE MOUNT两种安装方式,满足不同应用场景的需求。
    - 兼容性:支持不同类型的引脚镀层(如高锡、金锡等),可根据实际需要进行选择。
    - 标准化设计:遵循SPES标准,保证产品的一致性和互换性。
    - 高效包装:采用管式包装,确保运输过程中安全无损,方便后续使用。

    应用案例和使用建议


    应用案例
    - 通信设备:在各类通信模块中作为信号传输接口,确保数据传输的稳定性和可靠性。
    - 工业控制系统:用于连接各种传感器和执行器,提升系统集成度和自动化水平。
    - 汽车电子:在汽车电子系统中实现电路板间的信号连接,满足严苛的工作环境要求。
    使用建议
    - 电源线连接:对于大电流应用,建议使用高功率引脚并采用表面贴装方式,以提高载流能力和抗热冲击能力。
    - 信号完整性优化:在高频信号传输应用中,应考虑信号反射和阻抗匹配问题,合理布局引脚位置和方向。
    - 安装注意事项:在进行THRU HOLE安装时,确保引脚垂直插入并紧固到位,以防止焊接不良和接触不良的情况发生。

    兼容性和支持


    - 兼容性:IPBT-XX-S系列与多种连接器配件兼容,如直角连接器(-RA选项)、导柱(-GP选项)等,进一步增强系统的灵活性和扩展性。
    - 技术支持:Samtec公司提供全面的技术支持和服务,包括样品申请、技术咨询和售后保障,确保客户能够顺利使用产品。

    常见问题与解决方案


    - Q: 终端保持力不足怎么办?
    - A: 确保安装过程中没有对终端造成损伤,并按照说明书正确操作。若仍存在问题,建议联系Samtec公司获取专业指导。
    - Q: 如何正确选择引脚镀层?
    - A: 根据具体应用场景选择合适的镀层材料。例如,金锡镀层适合高温环境下的应用,而高锡镀层则适合常温环境下的应用。
    - Q: 导柱之间距离不准确如何处理?
    - A: 确保模具加工精度,并在生产过程中进行严格检测。如有必要,可以重新校准模具。

    总结和推荐


    综上所述,IPBT-XX-S系列终端组件以其高可靠性和多功能性,在众多电子设备中展现了出色的性能表现。无论是用于通信设备、工业控制系统还是汽车电子等领域,都能够满足严格的性能要求。因此,我强烈推荐使用此系列产品,相信它会为您的项目带来显著的价值和竞争力。

IPBT-105-H1-T-S-K参数

参数
额定电流 10.3A
针脚数 5pin
触头镀层厚度 - 配接 -
排数 1
间距-配接 4.2mm
颜色 黑色
触头镀层 - 配接
类型 Header,Locking Ramp
防护等级 -
长*宽*高 22.28mm(长度)*6.58mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPBT-105-H1-T-S-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPBT-105-H1-T-S-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPBT-105-H1-T-S-K IPBT-105-H1-T-S-K数据手册

IPBT-105-H1-T-S-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 6.7821
50+ ¥ 6.5108
100+ ¥ 5.9683
500+ ¥ 5.9683
1000+ ¥ 5.8598
2000+ ¥ 5.8598
5000+ ¥ 5.8598
库存: 77
起订量: 8 增量: 0
交货地:
最小起订量为:1
合计: ¥ 6.78
