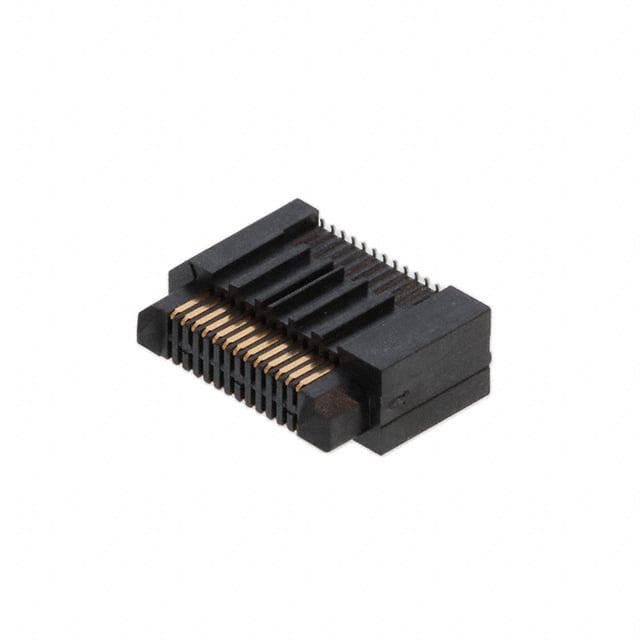

ERM8-013-09.0-L-DV-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.8mm间距26p双排排针, ERM8系列, 垂直
供应商型号: 200-ERM801309.0LDVTR
供应商: Mouser
标准整包数: 1

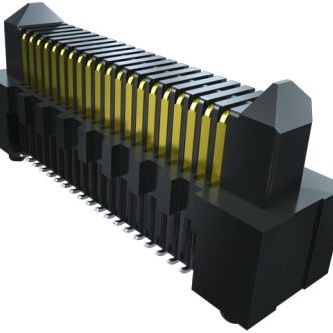

SAMTEC 矩形连接器 - 外壳 ERM8-013-09.0-L-DV-TR

ERM8-013-09.0-L-DV-TR概述


    产品简介


    本手册描述的是由Samtec公司设计的一款高密度连接器——ERM8-010-09.0-X-DV-EGPS。这款连接器主要用于高性能的电子设备中,如通信设备、工业控制装置、医疗仪器等。其主要功能是实现电路板之间的可靠连接,支持多种电气特性和信号传输标准,广泛应用于需要高密度连接的应用场景。

    技术参数


    以下为该连接器的技术参数:
    | 参数 | 值 |

    | 连接器长度 | 6.80 mm (.268 in) |
    | 引脚直径 | 1.10 mm (.043 in) |
    | 引脚数量 | 60 |
    | 引脚间距 | 2.24 mm (.088 in) |
    | 针孔直径(通孔) | 0.83 mm (.033 in) |
    | 针孔直径(非通孔) | 1.45 ± 0.08 mm (.057 ± .003 in) |
    | 插拔力 | 5 N |
    | 工作温度范围 | -40°C 至 +85°C |

    产品特点和优势


    产品特点:
    1. 高密度:每平方英寸可容纳60个引脚,极大提高了连接器的紧凑性。
    2. 多选项:提供-L、-EGP和-S等多个选项,满足不同应用需求。
    3. 可靠性:采用优质材料制造,确保长期稳定的工作性能。
    4. 安装便捷:支持自动装配工艺,降低生产成本。
    优势:
    - 极高的引脚密度使得连接器在空间受限的应用中非常实用。
    - 精密的制造工艺和材料选择保证了产品的高可靠性。
    - 广泛的选项和配置使得连接器能够灵活适应各种应用场景。
    - 支持多种安装方式,降低了客户在不同场合下的应用难度。

    应用案例和使用建议


    根据技术手册中的描述,这款连接器被广泛应用在通信设备、工业控制系统和医疗设备中。这些领域的共同特点是需要高密度、高可靠性的连接解决方案。例如,在通信设备中,需要高速、低延迟的数据传输;在工业控制系统中,需要可靠的信号传输以实现精准控制。
    使用建议:
    1. 在安装时,请严格按照推荐的PCB布局图进行设计和制造,避免放置其他组件以保持连接器周围的净空区域。
    2. 使用厚0.15mm (0.006 in) 的锡膏模板,确保精确贴装。
    3. 在焊接到位后,检查焊接质量和连接器的整体结构,确保无任何松动或损坏。

    兼容性和支持


    - 该连接器支持多种安装方式,包括自动装配和手动装配,适用于各种生产环境。
    - Samtec公司提供详细的技术文档和支持服务,确保客户在使用过程中能够获得及时的技术支持和售后服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 引脚接触不良 | 检查引脚焊接质量,重新焊接或清洁焊接面。 |
    | 连接器损坏 | 更换新的连接器,检查组装过程中的可能损伤。 |
    | 无法正常插拔 | 清理插针和插座之间的灰尘或异物。 |

    总结和推荐


    总体而言,Samtec公司的ERM8-010-09.0-X-DV-EGPS连接器是一款功能强大、应用广泛的高密度连接解决方案。其高密度、多选项、可靠性和易用性使其在众多应用中具有显著的优势。对于需要高密度连接和高可靠性的电子设备制造商来说,这是一款值得考虑的优秀产品。强烈推荐给寻求高性能连接解决方案的客户。

ERM8-013-09.0-L-DV-TR参数

参数
类型 Center Strip Contacts,Header
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 26pin
长*宽*高 16.4mm(长度)*5.6mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装
