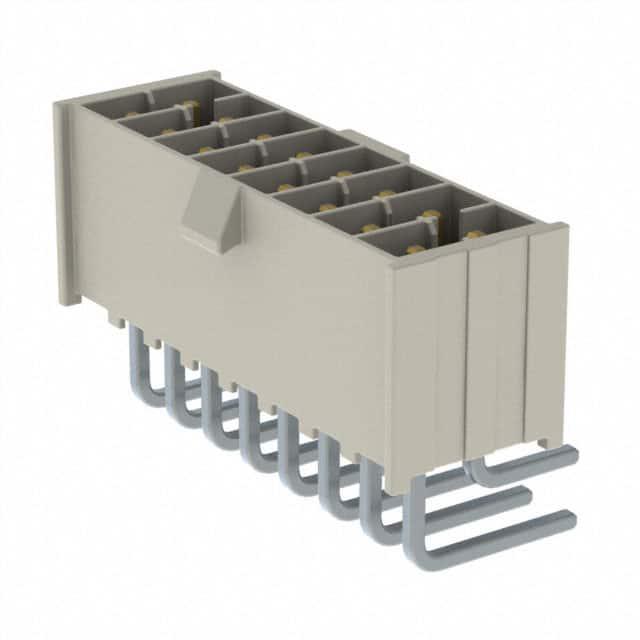

IPL1-108-01-L-D-RA-K

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距16p双排排针 线对板连接器, IPL1系列, 直角, 通孔安装
供应商型号: SR-IPL1-108-01-L-D-RA-K
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 IPL1-108-01-L-D-RA-K

IPL1-108-01-L-D-RA-K概述

    电子元器件技术手册:IPL1-1XX系列双排终端组件

    1. 产品简介


    IPL1-1XX系列双排终端组件是一种高性能的电子连接器组件,专为多种工业和消费电子产品设计。本系列产品主要应用于数据通信、计算机外围设备、自动化控制和医疗设备等领域。通过其卓越的机械特性和电气性能,该组件能够有效提升系统的可靠性和效率。
    - 产品类型:双排终端组件
    - 主要功能:提供稳定的信号传输和电源连接接口
    - 应用领域:数据通信设备、计算机主板、服务器、医疗器械和自动化控制模块

    2. 技术参数


    以下是IPL1-1XX系列的技术规格及关键参数:
    | 参数类别 | 具体指标 |

    | 工作温度范围 | -40°C 至 +85°C |
    | 电气特性 | 最大电流:3A/通道;电压:100V DC |
    | 接触阻抗 | ≤10mΩ |
    | 绝缘电阻 | ≥100MΩ |
    | 耐久性(插拔次数) | ≥10,000次 |
    | 材料规格 | 终端:磷青铜;绝缘体:LCP UL94-V0,黑色或自然色 |
    | 表面处理 | 可选镀金、镀锡或选择性镀层 |

    3. 产品特点和优势


    - 高可靠性:先进的材料和工艺确保长期稳定性,适用于恶劣工作环境。
    - 多样化配置:支持表面贴装和通孔安装,可根据需求定制不同选项(如右角设计、极化标识和键控极化等)。
    - 高效性:紧凑的设计大幅节省空间,适合现代化小型化设计。
    - 广泛兼容性:支持多种包装形式(管状、带状及全卷带),满足不同生产需求。

    4. 应用案例和使用建议


    应用案例:
    1. 在服务器环境中,用于高速数据传输和电力分配。
    2. 在医疗设备中,作为精密信号接口组件,确保关键数据的稳定传输。
    3. 在工业自动化系统中,为传感器和执行器提供可靠的连接。
    使用建议:
    - 安装时注意避免对终端施加过度应力,以保护接点结构。
    - 确保焊接温度符合要求,避免过高的热量损坏组件。
    - 针对高密度电路板设计,建议优先选择表面贴装型产品以减少空间占用。

    5. 兼容性和支持


    IPL1-1XX系列具有高度兼容性,可与市场上主流的PCB布局工具无缝协作。此外,Samtec公司提供完善的客户支持服务,包括技术咨询、样品供应和售后维护。

    6. 常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 插拔后接触不良 | 检查是否有异物进入接口,重新清洁接触点。 |
    | 温度过高导致失效 | 检查散热设计,确保符合规定的最大工作温度。 |
    | 连接后信号质量不稳定 | 确认终端镀层质量,检查焊接工艺是否达标。 |

    7. 总结和推荐


    IPL1-1XX系列双排终端组件凭借其出色的性能、多样化的配置和广泛的适用性,在行业中展现出强大的竞争力。对于需要高可靠性连接的应用场景,我们强烈推荐使用此系列产品。无论是在研发阶段还是大规模生产中,它都是一款值得信赖的选择。
    如需进一步了解IPL1-1XX系列的具体细节,请访问Samtec官方网站或直接联系技术支持团队获取详细文档和技术支持。

IPL1-108-01-L-D-RA-K参数

参数
触头镀层 - 配接
针脚数 16pin
间距-配接 2.54mm
防护等级 -
额定电流 2.9A
触头镀层厚度 - 配接 250nm
排数 2
颜色 -
类型 Header,Locking Ramp
长*宽*高 21.84mm(长度)*12.19mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPL1-108-01-L-D-RA-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPL1-108-01-L-D-RA-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPL1-108-01-L-D-RA-K IPL1-108-01-L-D-RA-K数据手册

IPL1-108-01-L-D-RA-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 4.175 ¥ 35.6128
100+ $ 3.725 ¥ 31.7743
250+ $ 3.3625 ¥ 28.6821
500+ $ 2.9375 ¥ 25.0569
1000+ $ 2.7 ¥ 23.031
2500+ $ 2.3625 ¥ 20.1521
5000+ $ 2.0375 ¥ 17.3799
库存: 4051
起订量: 74 增量: 1
