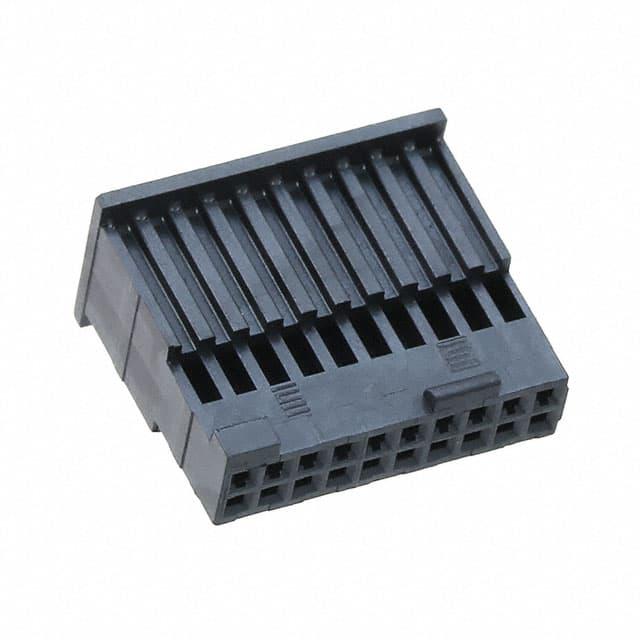

ISDF-10-D-L

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec PCB连接器外壳, 20路, 1.27mm节距, 2行
供应商型号: ISDF-10-D-L
供应商: 云汉优选
标准整包数: 1

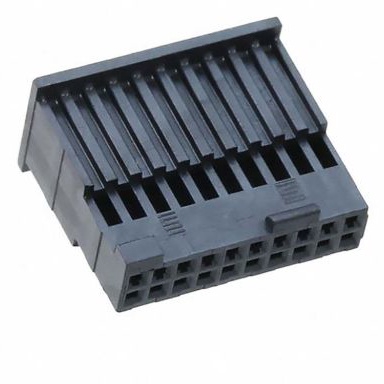

SAMTEC 矩形连接器 - 外壳 ISDF-10-D-L

ISDF-10-D-L概述

    电子元器件产品技术手册
    本篇技术手册将详细介绍一款由Samtec公司生产的电子元器件产品。该产品具有高性能、高可靠性的特点,在多个应用领域中有着广泛的应用前景。我们将从产品简介、技术参数、产品特点和优势、应用案例和使用建议、兼容性和支持、常见问题与解决方案等方面进行详细阐述。

    1. 产品简介


    该电子元器件是一种双排结构的连接器(ISDF-XX-D-X),主要用于电路板之间的高速信号传输。它能够实现高效的数据交换,并提供稳定可靠的电连接,适用于通信、计算机、消费电子等领域。其核心功能在于确保不同设备间的数据流畅传输,以满足现代信息技术发展的需求。

    2. 技术参数


    - 位置数:从5个到50个不等,每排可选位置为单列或多列配置。
    - 尺寸:长度、宽度和高度具体尺寸依据不同的位置数而有所不同。
    - 材料:绝缘体采用LCP(液晶聚合物)制成,符合UL 94 V-0标准,颜色为黑色;锁扣则由镀镍铍铜制成,按钮为白色尼龙材质。
    - 锁紧方式:包括金属锁紧片、双螺丝锁紧和摩擦锁三种选项。
    - 引脚间距:每列引脚间距为0.5英寸(1.27mm)。
    - 锁紧力:达到0.5磅(约2.22牛顿)。

    3. 产品特点和优势


    - 高可靠性:由于采用高质量材料和精密加工工艺,该连接器能够在极端条件下保持稳定的电连接性能。
    - 多样化的安装方式:提供多种锁紧方式选择,如金属锁紧片、双螺丝锁紧及摩擦锁,方便用户根据需求选择合适的安装方式。
    - 卓越的信号传输能力:采用0.5英寸(1.27mm)的间距设计,保证信号传输的稳定性和完整性。
    - 环境适应性强:该连接器通过UL 94 V-0认证,具备出色的防火性能,在各种恶劣环境中均能正常工作。

    4. 应用案例和使用建议


    - 通信行业:适用于各类通信设备之间的高速数据传输,如路由器、交换机等。
    - 计算机行业:适用于主板、显卡等内部连接,实现高速数据交换。
    - 消费电子行业:适用于手机、平板电脑等便携式设备中的连接需求。
    使用建议:
    - 在安装过程中,务必选择适当的锁紧方式以确保良好的电接触。
    - 为防止信号干扰,建议在布局设计时尽量减少相邻引脚间的间距。
    - 定期检查并清洁连接器接口,确保长期可靠运行。

    5. 兼容性和支持


    该连接器与市面上大多数标准接线端子和电缆相兼容,易于与其他电子元件或设备进行集成。同时,Samtec公司提供了全方位的技术支持和服务,包括安装指导、故障排查和售后保障等。

    6. 常见问题与解决方案


    - 问题1:信号传输不稳定。
    - 解决方案:检查所有连接是否牢固且正确无误,重新焊接松动的焊点。
    - 问题2:引脚氧化。
    - 解决方案:使用专用清洁剂对引脚进行彻底清洁,必要时可更换新的连接器。
    - 问题3:机械损坏。
    - 解决方案:仔细检查受损部位,必要时寻求专业维修服务。

    7. 总结和推荐


    综上所述,这款由Samtec公司生产的电子元器件连接器凭借其优异的性能表现和广泛的适用范围,成为市场上极具竞争力的产品之一。我们强烈推荐此款连接器用于需要高速、高可靠信号传输的应用场合。

ISDF-10-D-L参数

参数
颜色 黑色
触头类型 Female Socket
紧固类型 摩擦锁
排数 2
触头端接 压接
针脚数 20pin
类型 Friction Lock,Insulator
长*宽*高 13.08mm(长度)*11.18mm(高度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装
