FTSH-106-04-L-D

厂牌: SAMTEC
产品描述: Cuttable,Header,Push-Pull 1.27mm 2 12pin 3.4A 250nm 金 黑色 通孔安装 7.62mm(长度)*3.43mm(高度)
供应商型号: 200-FTSH10604LD
供应商: Mouser
标准整包数: 1

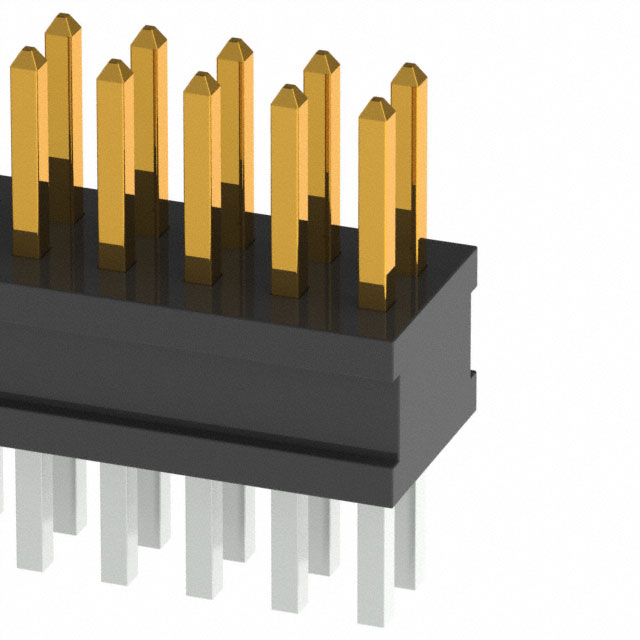

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-106-04-L-D

FTSH-106-04-L-D概述


    产品简介


    电子元器件简介
    本产品属于FTSH系列双排连接器,适用于多种高密度电子设备中。它们主要应用于计算机、通信设备、工业控制系统等领域,提供可靠的电气连接。FTSH系列具有高密度、高性能、稳定性和耐用性等特点,能够满足各种苛刻的应用需求。

    技术参数


    - 接触点数量: 2至50个(每行)
    - 接触点样式:
    - -01: 0.120英寸(3.05毫米)
    - -02: 0.075英寸(1.91毫米)
    - -03: 0.065英寸(1.65毫米)
    - -04: 0.150英寸(3.81毫米)
    - 电镀选项:
    - -G: 10微英寸金在接触区域,3微英寸金在尾部
    - -F: 3微英寸选择性闪镀金在接触区域,光亮锡铅合金在尾部
    - -L: 10微英寸选择性轻镀金在接触区域,光亮锡铅合金在尾部
    - -S: 30微英寸选择性金在接触区域,光亮锡铅合金在尾部
    - -H: 30微英寸重金在接触区域,3微英寸金在尾部
    - -FM: 3微英寸选择性闪镀金在接触区域,光亮锡在尾部
    - -LM: 10微英寸选择性轻镀金在接触区域,光亮锡在尾部
    - -SM: 30微英寸选择性金在接触区域,光亮锡在尾部
    - -LTL: 10微英寸轻镀金在接触区域,锡铅(90/10±5%)在尾部
    - -STL: 30微英寸选择性金在接触区域,锡铅(90/10±5%)在尾部
    - 选项:
    - -D: 双排
    - -ES: 端护套(详见图2,第2页)
    - -EJ: 弹出式护套(详见图3,第2页)
    - -EC: 锁扣(详见图4,第2页;注意8)
    - -EP: 导柱(详见图5,第2页)
    - -EL: 板锁(详见图6,第2页)
    - -K: 与FFSD系列配合使用的键控选项(仅限5至25个位置)
    - -LC: 锁扣(详见图8,第3页)
    - 工作环境: 宽泛的工作温度范围,支持标准电子环境
    - 机械特性:
    - 高度偏差: 0.005英寸(0.13毫米)

    产品特点和优势


    FTSH系列双排连接器具备多种引脚样式和电镀选项,可以根据不同应用场景进行灵活选择。主要优势如下:
    - 高密度设计: 每行最多可容纳50个接触点,非常适合需要密集布线的应用。
    - 多重防护: 提供多种选项如端护套、弹出式护套、锁扣和板锁,增强可靠性。
    - 电镀材料多样: 支持不同厚度的金和锡铅合金电镀,确保长时间使用的稳定性。
    - 键控功能: 通过不同的键控选项可以避免插错接口,提高安全性。
    - 广泛的应用场景: 广泛应用于计算机、通信设备及工业控制系统中。

    应用案例和使用建议


    应用案例
    - 在计算机主板上用于信号传输。
    - 在通信设备中作为信号和电源连接的桥梁。
    - 在工业控制系统中作为多个模块间的可靠连接。
    使用建议
    - 在组装过程中,根据电镀选项选择合适的加工方式。
    - 确保锁扣和板锁正确安装以提高机械稳固性。
    - 使用适当的键控选项以防止错误连接。

    兼容性和支持


    兼容性
    - 与特定的连接器(例如FFSD系列)兼容。
    - 支持导柱和板锁以实现精准对位。
    厂商支持
    - SAMTEC公司提供详尽的技术文档和支持服务,包括安装指南、维护手册等。
    - 推荐使用官方软件工具进行设计验证。

    常见问题与解决方案



    常见问题与解决方案


    1. 插入力过大
    - 解决方案:手动安装包含锁扣(-EC选项)的连接器,而非自动装配。
    2. 接触不良
    - 解决方案:检查电镀层的完整性和接触点的清洁度。
    3. 高度偏差
    - 解决方案:确保安装过程中接触点的高度一致,偏差应在0.005英寸以内。

    总结和推荐



    总结


    FTSH系列双排连接器凭借其高密度、多重防护和多样的电镀选项,在众多应用场景中展现出卓越的性能和可靠性。其多样化的应用支持使其成为市场上的竞争者之一。
    推荐
    鉴于其出色的功能和广泛应用范围,强烈推荐使用FTSH系列双排连接器。尤其是对于需要高可靠性的应用场景,这些连接器将是一个理想的选择。

FTSH-106-04-L-D参数

参数
防护等级 -
触头镀层厚度 - 配接 250nm
排数 2
颜色 黑色
类型 Cuttable,Header,Push-Pull
触头镀层 - 配接
针脚数 12pin
额定电流 3.4A
间距-配接 1.27mm
长*宽*高 7.62mm(长度)*3.43mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

FTSH-106-04-L-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-106-04-L-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-106-04-L-D FTSH-106-04-L-D数据手册
