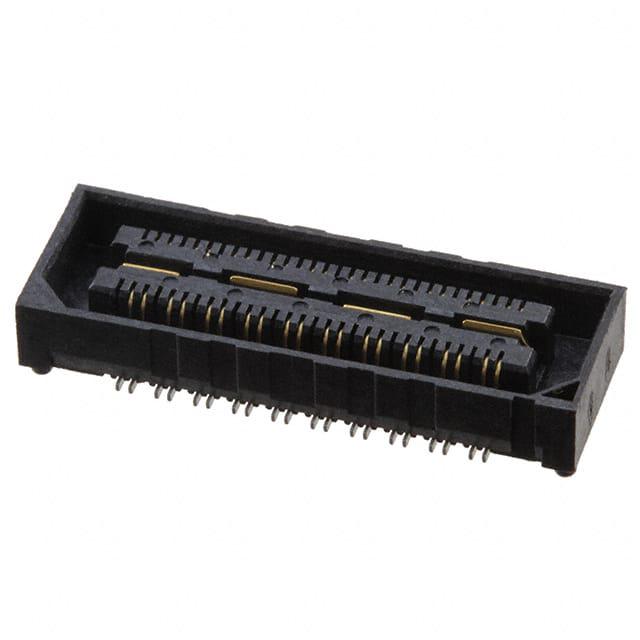

QSH-020-01-L-D-DP-A-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Differential Pair Array,Female 2 40pin SMD,P=0.5mm 贴片安装 21.27mm(长度)*7.49mm(高度)
供应商型号: SR-QSH-020-01-L-D-DP-A-K
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 QSH-020-01-L-D-DP-A-K

QSH-020-01-L-D-DP-A-K概述


    产品简介


    QSH-XXX-XX-X-D-DP-XXX-X-XX:高密度差分对插座组件
    本产品是一款专为高性能电子产品设计的高密度差分对插座组件。这类电子元器件广泛应用于电信、数据中心、工业控制、医疗设备等领域,是实现高速信号传输的关键部件。QSH-XXX-XX-X-D-DP-XXX-X-XX采用黑绝缘材料(LCP)制成,确保出色的耐高温和阻燃性能,具有极高的可靠性和稳定性。

    技术参数


    - 产品型号:QSH-XXX-XX-X-D-DP-XXX-X-XX
    - 引脚数量:可选行数为20、40、60、80、100
    - 引脚样式:01:.1280英寸(3.251毫米)
    - 行规格:每行最多60个引脚
    - 镀层选择:
    - -F:3微英寸闪存接触区,尾部电镀亮锡
    - -L:10微英寸轻金接触区,尾部电镀亮锡
    - -H:30微英寸重金接触区,尾部3微英寸金
    - -C:50微英寸电抛光选择金接触区,尾部电镀亮锡
    - 材料:绝缘体材料为黑色LCP,终端和接地平面材料为磷青铜
    - 包装方式:默认为托盘包装,也可选择带卷包装
    - 锁紧机制:可选配锁紧夹或摩擦锁

    产品特点和优势


    - 高密度设计:支持高达100个引脚,且体积小巧,便于集成到紧凑空间。
    - 可靠连接:采用磷青铜材料制造,确保稳定的机械和电气性能。
    - 多种镀层选择:提供多种镀层选项,以适应不同应用需求。
    - 高阻燃性能:UL94V-0等级,保证产品的安全性和耐用性。
    - 定制化设计:提供多种附加选项,如对齐销、导柱、锁紧夹等,满足多样化的使用需求。

    应用案例和使用建议


    QSH-XXX-XX-X-D-DP-XXX-X-XX在多种应用场合中表现出色,例如电信设备、服务器主板和工业自动化控制系统。例如,在数据中心中,该产品用于高性能服务器之间的高速信号传输,能够显著提高系统整体性能。对于这类应用,建议:
    - 正确安装:根据产品手册提供的安装指南进行操作,避免不必要的损害。
    - 定期检查:对长期运行的系统定期检查连接器的磨损情况,及时更换或修复损坏部件。
    - 维护清洁:保持连接区域干净无尘,防止灰尘积累影响信号传输质量。

    兼容性和支持


    - 兼容性:QSH-XXX-XX-X-D-DP-XXX-X-XX可以与其他常见的高密度连接器兼容,适用于各类插拔式接口的设计。
    - 厂商支持:SAMTEC公司提供了详尽的技术文档和支持服务,帮助客户更好地理解和使用该产品。此外,还提供定制化解决方案和技术咨询。

    常见问题与解决方案


    1. 问题:插入力过高
    - 解决方法:确认所选型号是否包含锁紧夹或导柱选项,这些配件会增加插入力。若需要自动组装,建议取消这些选项并选用摩擦锁或非锁紧结构。
    2. 问题:镀层脱落
    - 解决方法:检查连接器是否受潮或暴露于腐蚀性环境中。建议使用防潮包装存储,并在湿度较大的环境下定期进行干燥处理。
    3. 问题:信号传输不稳定
    - 解决方法:确认所有连接都牢固,引脚没有弯曲或变形。同时,检查是否选择了合适的镀层选项以匹配特定应用的需求。

    总结和推荐


    综上所述,QSH-XXX-XX-X-D-DP-XXX-X-XX是一款性能卓越、应用广泛的高密度差分对插座组件。它不仅具备高度的灵活性和定制能力,还能满足各种复杂的应用需求。无论是电信、数据中心还是工业自动化领域,这款产品都能提供优异的电气特性和物理特性,是您系统设计的理想选择。强烈推荐将其纳入您的项目计划中。

QSH-020-01-L-D-DP-A-K参数

参数
触头端接 -
针脚数 40pin
类型 Differential Pair Array,Female
颜色 -
触头类型 -
紧固类型 -
排数 2
长*宽*高 21.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘
