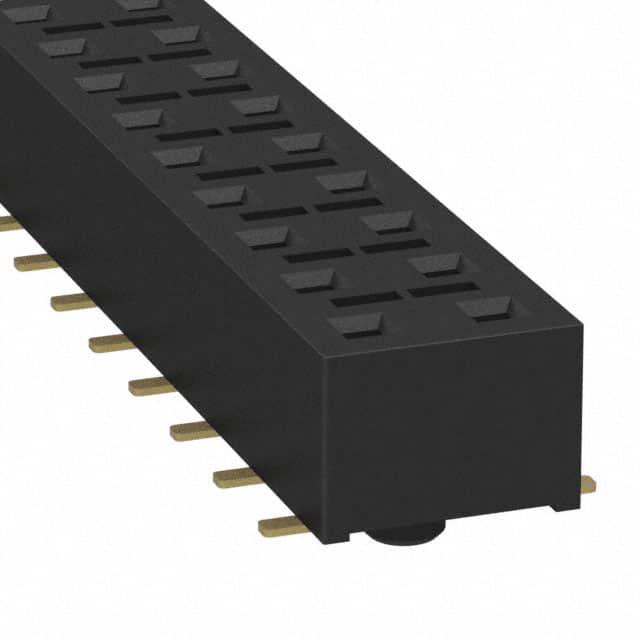

HLE-120-02-G-DV-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距20p双排排母 排母, HLE系列, 直角, 表面
供应商型号: HLE-120-02-G-DV-A
供应商: Master
标准整包数: 5

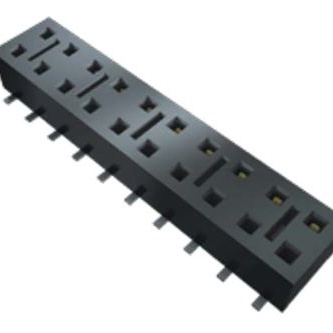

SAMTEC 矩形连接器 - 外壳 HLE-120-02-G-DV-A

HLE-120-02-G-DV-A概述


    产品简介


    本文讨论的是由Samtec公司生产的HLE-1XX-02-XXX-DV-XX-XX-XX系列电子元器件。这类产品是一种插针插座(Pin Socket),主要用于提供电气连接解决方案。这些插座通过表面贴装技术(Surface Mount Technology, SMT)安装到电路板上,适用于多种高密度连接器需求的应用场合。它们广泛应用于电信、工业控制、医疗设备、汽车电子等领域,为设备提供可靠的电气接口。

    技术参数


    以下是HLE-1XX-02-XXX-DV-XX-XX-XX插针插座的技术规格:
    - 外形尺寸:
    - 长度:根据所选的针数(-02至-50)变化。
    - 宽度:固定为0.100英寸(2.54毫米)。
    - 厚度:主体材料由Vectra E130i制成,UL94V-0阻燃等级。
    - 针数范围:
    - 从2针到50针不等。
    - 引脚风格:
    - 表面贴装引脚(-02选项)。

    - 电镀选项:
    - 金电镀(G选项)。
    - 选择性金电镀(S选项)。
    - 闪金电镀(F选项)。
    - 轻质金电镀(L选项)。
    - 重金电镀(H选项)。
    - 金/铅电镀(STL选项)。
    - 姜镀金(FM选项)。
    - 轻姜镀金(LM选项)。
    - 机械特性:
    - 最大摆动角度:±3度。
    - 针拔出力:至少12盎司。
    - 公差范围:
    - 决定了尺寸和结构细节的精确度。

    产品特点和优势


    HLE-1XX-02-XXX-DV-XX-XX-XX系列插针插座具有以下显著特点:
    - 高密度连接能力:能够在有限的空间内实现更多的连接点,满足日益增长的高密度应用需求。
    - 出色的机械强度:通过金电镀处理增强接触可靠性,保证长时间稳定运行。
    - 多样化的引脚配置和材料选项:适应不同的应用场景和客户需求,提供了广泛的自定义选项。
    这些特点使得HLE-1XX-02-XXX-DV-XX-XX-XX在高密度电气连接应用中表现出色,尤其适合于需要高可靠性、长寿命的场合。

    应用案例和使用建议


    HLE-1XX-02-XXX-DV-XX-XX-XX系列插针插座在多个领域得到了广泛应用,例如电信设备、工业自动化系统、医疗器械和汽车电子等。以电信设备为例,这种插针插座可以用于各种高速信号传输模块之间,确保了数据传输的可靠性和稳定性。
    使用建议:
    - 确保插座在安装时保持水平,避免由于不均匀的压力导致的不良连接。
    - 在焊接过程中,注意控制温度和时间,防止过热损坏插座。
    - 对于采用自动放置工艺的组装,特别是带锁定夹(-LC选项)的插座,应优先考虑手动装配。

    兼容性和支持


    HLE-1XX-02-XXX-DV-XX-XX-XX系列插针插座具有良好的兼容性,可与其他标准电子元件无缝集成。Samtec公司还提供了全面的技术支持和维护服务,包括详细的安装指南和故障排除文档,以帮助用户高效地部署和维护这些插针插座。

    常见问题与解决方案


    - 问题1:插针接触不稳定。
    - 解决方案:检查是否有灰尘或其他污染物影响接触面,及时清理并重新安装。
    - 问题2:焊料溢出。
    - 解决方案:控制焊接过程中的温度和时间,避免过度加热。
    - 问题3:插入力过大。
    - 解决方案:确认引脚是否正确对齐,必要时检查是否有异常弯曲。

    总结和推荐


    综上所述,HLE-1XX-02-XXX-DV-XX-XX-XX系列插针插座凭借其卓越的性能和灵活的应用特性,在高密度电气连接市场中占据了一席之地。它的广泛兼容性和强大的技术支持使其成为各个行业中的理想选择。对于寻求高性能连接解决方案的设计工程师来说,这一系列产品值得高度推荐。

HLE-120-02-G-DV-A参数

参数
触头类型 Female Socket
紧固类型 推挽式
排数 2
触头端接 -
针脚数 40pin
类型 Push-Pull,Receptacle
颜色 黑色
长*宽*高 50.8mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

HLE-120-02-G-DV-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-120-02-G-DV-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HLE-120-02-G-DV-A HLE-120-02-G-DV-A数据手册

HLE-120-02-G-DV-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
