HTSW-107-07-S-D

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距7p双排排针, HTSW系列, 直角, 通孔安装
供应商型号: N-HTSW-107-07-S-D
供应商: 云汉优选
标准整包数: 1

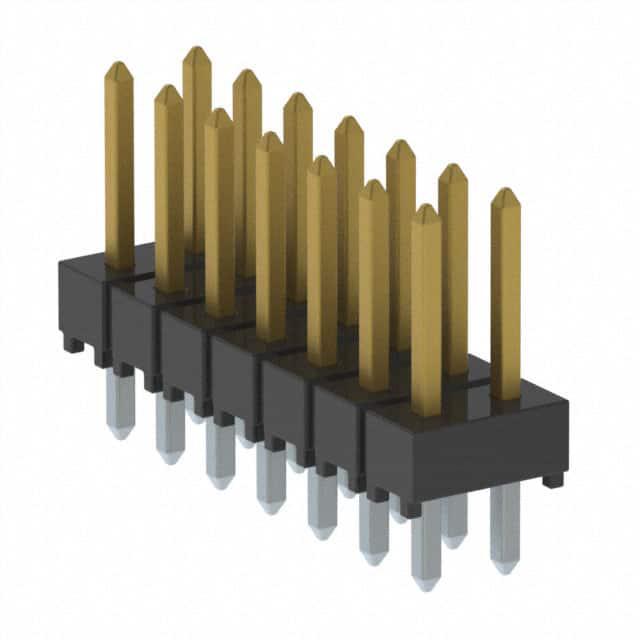

SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-107-07-S-D

HTSW-107-07-S-D概述

    HTSW 系列电子元器件产品手册

    1. 产品简介


    HTSW系列是Samtec公司设计和制造的一种多用途连接器。它们主要应用于高速信号传输和电源分配系统中,特别适合用于电信、数据中心和工业自动化等领域。这些连接器的特点在于其坚固耐用的设计,能够承受各种恶劣的工作环境,并且提供稳定的电气性能。

    2. 技术参数


    - 插针数:每行最多50个插针(具体数量取决于型号)。
    - 插针间距:0.100英寸(2.54毫米)或0.200英寸(5.08毫米),取决于型号。
    - 材料:绝缘体材料为LCP(液晶聚合物),具有UL-94-V-0阻燃等级。
    - 金镀层厚度:10微英寸至50微英寸不等,具体厚度取决于型号。
    - 终端推力:最小终端推力为3磅。
    - 高度公差:最大高度变化为0.005英寸(0.127毫米)。

    3. 产品特点和优势


    HTSW系列连接器的主要特点是其高密度插针布局,能够在有限的空间内提供更多的插针,从而提高信号传输效率。此外,金属尾部选项提供了更好的机械强度和电气稳定性。独特的金镀层设计可以保证长时间的使用寿命和优良的电气性能。特别适用于需要高频、高可靠性的场合。

    4. 应用案例和使用建议


    HTSW系列连接器在多种应用场景中表现出色。例如,在数据中心的应用中,它们可以用于服务器之间的高速信号传输,保证数据传输的稳定性和可靠性。在工业自动化中,它们可以用于各种控制系统的信号传输,确保系统运行的稳定性。
    使用建议:
    - 在安装过程中,严格按照手册中的组装操作流程进行,以确保连接器的最佳性能。
    - 避免过度弯曲插针,以免造成损坏。
    - 定期检查连接器的状态,确保其正常运行。

    5. 兼容性和支持


    HTSW系列连接器与多种其他电子元件兼容,如特定的金镀层和尾部选项。制造商提供详细的文档和支持,包括安装指南、使用手册和技术咨询,帮助用户更好地使用这些连接器。

    6. 常见问题与解决方案


    - 问题一:如何避免插针在安装过程中弯曲?
    解决方案:严格按照手册中的组装操作流程进行,避免过度弯曲插针。

    - 问题二:如何检查连接器的电气性能?
    解决方案:使用适当的测试设备,按照手册中的指导进行电气性能测试。

    7. 总结和推荐


    总体而言,HTSW系列连接器是一款高性能、高可靠性、多功能的产品,非常适合需要高频、高可靠性的应用场景。无论是电信、数据中心还是工业自动化领域,HTSW系列都能提供出色的性能。强烈推荐这一系列连接器作为上述领域的首选解决方案。

HTSW-107-07-S-D参数

参数
针脚数 14pin
触头镀层 - 配接
类型 Header,Push-Pull
颜色 -
防护等级 -
额定电流 6.3A
排数 2
间距-配接 2.54mm
触头镀层厚度 - 配接 760nm
长*宽*高 17.78mm(长度)*5.02mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

HTSW-107-07-S-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HTSW-107-07-S-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC HTSW-107-07-S-D HTSW-107-07-S-D数据手册

HTSW-107-07-S-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
85+ $ 1.272 ¥ 10.812
1000+ $ 0.9476 ¥ 8.0546
2000+ $ 0.867 ¥ 7.3695
5000+ $ 0.6834 ¥ 5.8089
18300+ $ 0.4896 ¥ 4.1616
49500+ $ 0.459 ¥ 3.9015
库存: 100
起订量: 85 增量: 1
交货地:
最小起订量为:85
合计: ¥ 919.02
直接购买
加入购物车
