FTSH-105-04-L-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC

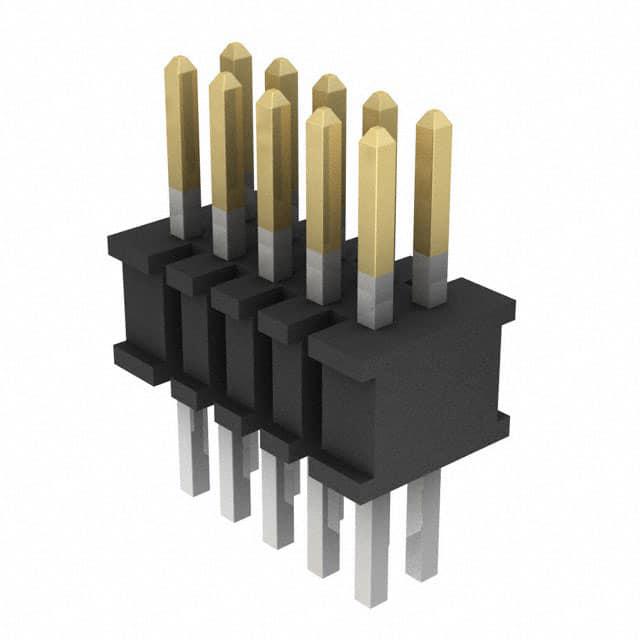

产品描述: Samtec 1.27mm间距10p双排排针 线对板连接器, FTSH系列, 直角, 通孔安装
供应商型号: SR-FTSH-105-04-L-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 FTSH-105-04-L-D

FTSH-105-04-L-D概述


    产品简介


    本文介绍了SAMTEC公司生产的FTSH系列连接器,这是一款高密度双排通孔插座连接器,广泛应用于各种电子设备中。这种连接器提供了多种引脚配置和镀层选项,能够满足不同应用场景的需求。

    技术参数


    FTSH系列连接器的主要技术参数如下:
    - 引脚数量:-02到-50个位置(每行)
    - 引脚样式:-.075 [1.91], -.065 [1.65], -.150 [3.81]
    - 镀层选项:
    - -G: 10µ"金在接触区域,3µ"金在尾部
    - -F: 3µ"闪亮选择性金在接触区域,平滑锡在尾部
    - -L: 10µ"轻选性金在接触区域,平滑锡在尾部
    - -S: 30µ"选择性金在接触区域,平滑锡在尾部
    - -H: 30µ"重金在接触区域,3µ"金在尾部
    - -FM: 3µ"闪亮选择性金在接触区域,平滑锡在尾部
    - -LM: 10µ"轻选性金在接触区域,平滑锡尾部
    - -SM: 30µ"选择性金在接触区域,平滑锡在尾部
    - -LTL: 10µ"轻金在接触区域,锡/铅(90/10 +/-5%)在尾部
    - -STL: 30µ"选择性金在接触区域,锡/铅(90/10 +/-5%)在尾部
    - 尺寸:
    - 插座间距:.050 [1.270] 英寸
    - 高度容差:.005 [0.13] 英寸
    - 材料:绝缘体采用UL 94-V0等级材料,终端采用磷青铜
    - 工作环境:温度范围宽泛,适用于大多数工业应用

    产品特点和优势


    1. 高密度布局:提供高达50个引脚的排列,非常适合空间有限的应用场景。
    2. 多种镀层选项:可选的金和锡/铅镀层提高了产品的可靠性和寿命。
    3. 多样化结构设计:提供了多种附加功能,如端盖(ES)、弹出装置(EJ)、锁定扣(EC)、导轨(EP)和板锁(EL),以适应不同的连接需求。
    4. 兼容性:可以与FFSD系列配合使用,满足特定应用中的键控需求。

    应用案例和使用建议


    1. 工业控制:FTSH连接器因其高密度布局和坚固的机械结构,适合用于工业控制系统中的信号传输。
    2. 通信设备:在通信设备中,它们可以实现高效的电路连接,保障信号的稳定传输。
    3. 汽车电子:FTSH连接器能够在恶劣的环境中稳定工作,是汽车电子系统理想的连接选择。
    使用建议:
    - 在安装过程中确保正确选择引脚样式和镀层选项。
    - 注意选择合适的附加功能(如端盖、锁定扣等)以增强连接器的性能。
    - 安装时需要仔细检查高度容差,确保所有连接器的高度一致。

    兼容性和支持


    FTSH连接器与其他同类产品相比具有良好的兼容性,尤其是与SAMTEC公司的其他产品(如FFSD系列)。SAMTEC提供了全面的技术支持和售后服务,包括安装指南、维护手册和技术咨询服务,确保用户能够顺利部署和使用产品。

    常见问题与解决方案


    1. 引脚变形:安装过程中小心操作,避免强力插入或拔出。
    2. 连接不稳:确认所有引脚均正确插入并固定到位,必要时使用锁定装置加强固定。
    3. 镀层损坏:避免过度弯曲或拉扯连接器,防止镀层受到损伤。

    总结和推荐


    综上所述,FTSH系列连接器凭借其高密度、多样化的镀层选项和丰富的附加功能,非常适合在各种工业和通信领域中使用。特别是对于需要高可靠性和稳定性的应用场景,FTSH连接器是一个理想的选择。建议在实际项目中优先考虑选用这一系列连接器。

FTSH-105-04-L-D参数

参数
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
针脚数 10pin
类型 Cuttable,Header,Push-Pull
颜色 黑色
长*宽*高 6.35mm(长度)*3.43mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

FTSH-105-04-L-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-105-04-L-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC FTSH-105-04-L-D FTSH-105-04-L-D数据手册

FTSH-105-04-L-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.325 ¥ 11.3023
250+ $ 1.2125 ¥ 10.3426
500+ $ 1.15 ¥ 9.8095
1000+ $ 1.025 ¥ 8.7433
2500+ $ 0.85 ¥ 7.2505
5000+ $ 0.7125 ¥ 6.0776
10000+ $ 0.6 ¥ 5.118
库存: 1645
起订量: 252 增量: 1
交货地:
最小起订量为:250
合计: ¥ 2585.65
