首页  >  产品百科  >  FTSH-105-01-L-DH-A

FTSH-105-01-L-DH-A

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距10p双排排针 线对板连接器, FTSH系列, 直角, 通孔安装
供应商型号: 200-FTSH10501LDHA
供应商: Mouser
标准整包数: 1

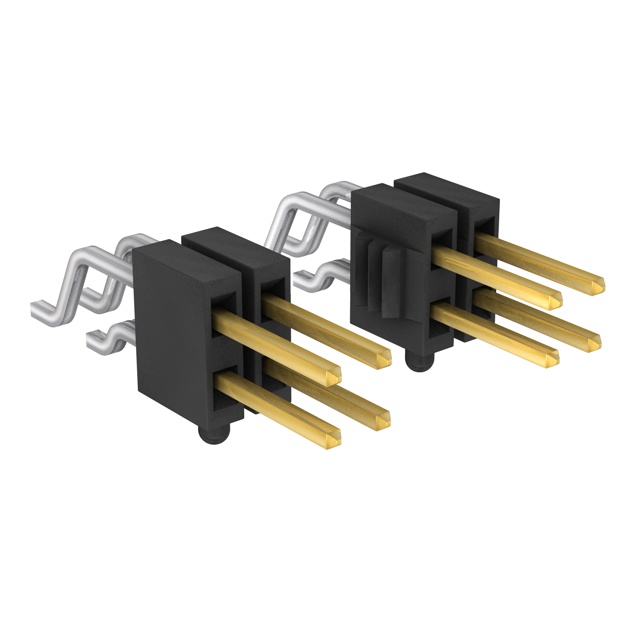

SAMTEC 矩形连接器 - 针座 - 公插针 FTSH-105-01-L-DH-A

FTSH-105-01-L-DH-A概述


    产品简介


    本技术手册介绍了由Samtec公司生产的一款双水平终端夹具(Double Horizontal Terminal Strip)。该产品广泛应用于电子设备中,作为电路板上的连接部件,具有高可靠性和稳定的电气性能。这款夹具主要用于工业自动化、电信、计算机、医疗设备和航空航天等领域,确保在各种严苛环境下实现高效、可靠的连接。

    技术参数


    - 材料: 终端材质为磷青铜合金(Alloy No. 510, Grade A),符合FED. SPEC. QQ-B-750标准。
    - 电气特性: 额定电流为1A,耐压等级为500V。
    - 尺寸: 长度为0.120英寸(3.05mm),宽度为0.075英寸(1.91mm),厚度为0.150英寸(3.81mm)。
    - 镀层选项: 可选镀金(30µ")、选择性镀金(10µ"、3µ")及锡铅合金镀层(90/10 +/-5%)。
    - 安装方式: 支持焊接、表面贴装及插针式安装。
    - 绝缘材料: 采用LCP材料,具备UL 94-V0阻燃等级,颜色为黑色。
    - 包装方式: 可选用管式或带式封装(Tape & Reel),具体包装方式可根据客户要求进行调整。

    产品特点和优势


    - 可靠性高: 磷青铜合金材质保证了长期稳定的工作性能,能够承受反复插拔。
    - 多镀层选项: 提供多种镀层方案以适应不同应用环境的需求,确保电气连接的稳定性和抗腐蚀能力。
    - 适用广泛: 在多种工业环境中均可使用,特别适用于需要高频连接和可靠性的场合。
    - 设计灵活: 提供多种安装方式和镀层选项,便于客户根据自身需求进行定制。
    - 制造精良: 符合严格的生产和质量控制标准,确保每一件产品都达到高性能和长寿命的要求。

    应用案例和使用建议


    - 应用案例: 此类夹具常用于自动测试设备、机器人手臂控制系统、高速通信模块等领域,其出色的连接性能和稳定性得到了广泛应用。
    - 使用建议: 在安装过程中,务必遵循制造商提供的安装指南,确保正确的焊接和安装步骤,避免损伤连接部位。同时,在选择镀层时,要根据实际应用环境来决定,如在高湿度或腐蚀性环境中应优先考虑镀金层。

    兼容性和支持


    - 兼容性: 此产品与市场上主流的PCB板兼容,适用于多种连接标准和协议。
    - 支持和维护: Samtec公司提供全面的技术支持和售后服务,包括产品咨询、安装指导和故障排除服务,确保用户能够快速解决问题并正常使用产品。

    常见问题与解决方案


    1. 问题: 连接器插拔时出现卡顿。
    - 解决办法: 检查连接器是否正确插入,并确保没有残留物或异物阻碍。
    2. 问题: 使用一段时间后出现接触不良。
    - 解决办法: 检查镀层是否完好,必要时重新镀金或更换新的连接器。
    3. 问题: 安装过程中损坏。
    - 解决办法: 在安装前仔细阅读说明书,确保按照正确的步骤操作。

    总结和推荐


    总体而言,这款双水平终端夹具以其卓越的性能、灵活的设计和广泛的应用范围在市场上具有很高的竞争力。无论是从产品质量还是用户反馈来看,它都能满足大多数用户的需求。因此,对于那些寻找高性能、高可靠性的连接解决方案的用户来说,此款夹具是一个非常值得推荐的产品。

FTSH-105-01-L-DH-A参数

参数
颜色 黑色
类型 Cuttable,Header,Push-Pull
额定电流 3.4A
间距-配接 1.27mm
针脚数 10pin
排数 2
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 250nm
长*宽*高 6.35mm(长度)*10.89mm(高度)
安装方式 贴片安装
零件状态 在售
包装方式 散装

FTSH-105-01-L-DH-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FTSH-105-01-L-DH-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FTSH-105-01-L-DH-A FTSH-105-01-L-DH-A数据手册

FTSH-105-01-L-DH-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.0475 ¥ 25.7514
50+ $ 2.4732 ¥ 20.8985
100+ $ 2.1276 ¥ 17.9782
500+ $ 1.8252 ¥ 15.4229
1000+ $ 1.47 ¥ 12.4215
2000+ $ 1.2285 ¥ 10.3808
5000+ $ 0.9975 ¥ 8.4289
10000+ $ 0.7665 ¥ 6.4769
库存: 1376
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 25.75
