TSW-103-25-G-S

厂牌: SAMTEC
产品描述: Header,Push-Pull 2.54mm 1 3pin 6.3A 250nm 金 黑色 通孔安装 7.62mm(长度)*2.54mm(高度)
供应商型号: 200-TSW10325GS
供应商: Mouser
标准整包数: 1

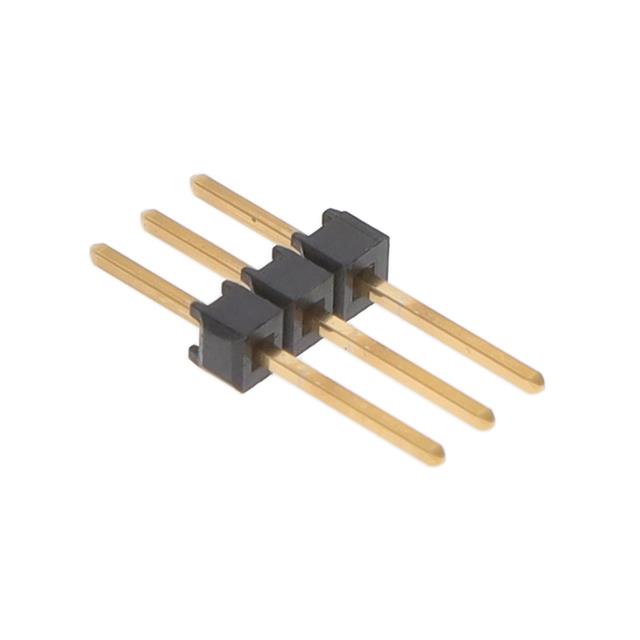

SAMTEC 矩形连接器 - 针座 - 公插针 TSW-103-25-G-S

TSW-103-25-G-S概述


    产品简介


    本文将详细介绍一款由Samtec公司生产的电子元器件——TSW系列。TSW系列是一种高度可靠的终端连接器,广泛应用于各种电子设备中,如通信设备、计算机系统、工业自动化设备等。这类连接器的主要功能是提供高密度的数据传输接口,确保信号传输的稳定性和可靠性。

    技术参数


    - 尺寸精度:角度公差为±0.3度(小数点后两位),±0.13度(小数点后三位),±0.051度(小数点后四位)。
    - 公差规范:除非另有说明,所有尺寸均以英寸为单位。
    - 终端间距:可以选配0.100英寸(2.54毫米)或0.200英寸(5.08毫米)间距。
    - 表面处理:可选择多种电镀方式,如10微英寸金(仅接触区域)、3微英寸金(尾部)、30微英寸金(接触区域)、闪镀金(接触区域)等。
    - 锁定机构:具备多种锁定机制,如单锁(-LC)、双锁(-LC-LL)、三锁(-LL)等,适用于不同应用场景。
    - 材料:主体材料为杜邦PBT(UL 94 V0阻燃等级),终端材料为磷青铜。
    - 组装要求:最小终端推力为3磅,高度变化最大为0.005英寸(0.13毫米),组装时需注意金端的正确安装方向。
    - 其他特征:终端间距公差、弯折半径、极化规格、波浪形移位等也有详细规定。

    产品特点和优势


    TSW系列终端连接器具有以下几个显著特点:
    - 高密度设计:能够支持更多的连接点,适用于需要高密度互连的应用场景。
    - 广泛的表面处理选项:提供了多种电镀方式,可以满足不同的使用需求。
    - 多样的锁定机制:通过单锁、双锁、三锁等不同组合,增强了连接器的稳定性。
    - 卓越的耐久性和可靠性:经过严格测试,保证长期使用不发生松动或脱落现象。
    - 广泛的兼容性:支持多种电镀方式和连接方式,易于集成到不同的电子系统中。

    应用案例和使用建议


    TSW系列连接器适用于多种应用场景,例如在通信设备中用于高速数据传输,在工业自动化设备中用于控制信号的可靠传递等。使用建议如下:
    - 在使用过程中,需特别注意终端间距的选择,根据具体应用场景确定最合适的间距设置。
    - 组装时应严格按照制造商提供的安装指南进行,避免因操作不当导致连接不稳定。
    - 建议定期对连接器进行检查和维护,确保其始终保持良好的工作状态。

    兼容性和支持


    TSW系列连接器与其他标准的电子元器件兼容性良好,能够方便地集成到现有的电子系统中。制造商Samtec公司提供了全面的技术支持和服务,包括安装指南、使用手册、在线技术支持等。如果用户在使用过程中遇到任何问题,可以通过官方渠道获得及时有效的帮助。

    常见问题与解决方案


    在使用TSW系列连接器时,用户可能会遇到以下问题及其相应的解决方案:
    - 问题:终端推力不足
    - 解决方案:请确保按照制造商提供的装配指南进行操作,必要时可重新装配终端,确保推力达到规定的最小值3磅。
    - 问题:高度变化超出允许范围
    - 解决方案:在组装过程中注意保持高度的一致性,如有必要,可以使用专用工具进行调整。
    - 问题:锁定机构失效
    - 解决方案:仔细检查锁定机制是否正确安装,必要时更换新的锁定部件。

    总结和推荐


    TSW系列连接器凭借其高密度设计、广泛的表面处理选项和优良的锁定机制,使其在各类电子设备中得到了广泛应用。其卓越的耐久性和可靠性使得该产品在市场上具有很高的竞争力。我们强烈推荐用户选择TSW系列连接器,尤其是在对信号传输质量和系统稳定性有较高要求的应用场景中。

TSW-103-25-G-S参数

参数
额定电流 6.3A
排数 1
类型 Header,Push-Pull
间距-配接 2.54mm
颜色 黑色
防护等级 -
针脚数 3pin
触头镀层 - 配接
触头镀层厚度 - 配接 250nm
长*宽*高 7.62mm(长度)*2.54mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

TSW-103-25-G-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-103-25-G-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-103-25-G-S TSW-103-25-G-S数据手册

TSW-103-25-G-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
