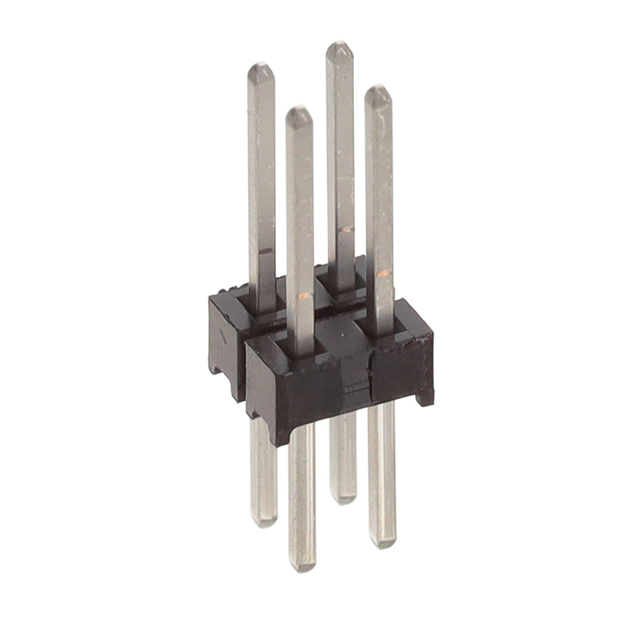

TSW-102-25-T-D

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 2 4pin 推挽式 Male Pin 黑色 通孔安装 5.08mm(长度)*5.08mm(高度)
供应商型号: SR-TSW-102-25-T-D
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 TSW-102-25-T-D

TSW-102-25-T-D概述

    # 电子元器件产品技术手册

    产品简介


    产品类型
    本文介绍的产品是一种高性能的终端连接器——TSW系列终端连接器。这些连接器广泛应用于各类电子产品和设备中,适用于高密度布线需求的场合。
    主要功能
    TSW系列终端连接器主要用于实现电线与电路板之间的可靠连接。它们提供多种插针布局选择,以适应不同的应用场景。此外,该系列产品还支持多种镀层选项,如金镀层、锡镀层等,确保了优异的电气性能和长期稳定性。
    应用领域
    TSW系列终端连接器适用于通信设备、工业自动化、消费电子、医疗设备、汽车电子等多个领域。凭借其卓越的性能和可靠性,TSW系列连接器已成为众多制造商的首选产品。

    技术参数


    | 参数名称 | 描述 |

    | 镀层选项 | 包括金镀层(10µ"、30µ")、锡镀层(90/10%)等不同选项,以满足不同应用需求。 |
    | 终端间距 | 0.100英寸(2.54毫米)或0.200英寸(5.08毫米),具体根据型号而定。 |
    | 公差 | 尺寸公差为±0.005英寸(0.13毫米)。 |
    | 终端长度 | 通常为0.100英寸(2.54毫米)或0.200英寸(5.08毫米),可根据需求调整。 |
    | 工作环境温度 | 工作温度范围通常为-40°C至+85°C。 |
    | 推出力 | 最小推出力为3磅。 |

    产品特点和优势


    TSW系列终端连接器具备以下独特功能和优势:
    - 高密度布局:支持单排、双排及三排布局,以适应不同空间需求。
    - 可定制性强:提供多种终端间距、镀层和锁定选项,满足个性化需求。
    - 可靠的电气性能:通过严格的制造工艺和质量控制,确保每批次产品都具备稳定的电气性能。
    - 易于安装和维护:独特的锁紧设计确保了连接器的稳固性,简化了安装和拆卸过程。

    应用案例和使用建议


    应用案例
    在某通讯基站项目中,TSW系列终端连接器被用于信号传输线路的连接,显著提高了信号的稳定性和传输效率。由于采用了金镀层选项,有效避免了长期使用过程中出现的氧化和腐蚀问题,保证了系统的可靠性。
    使用建议
    - 在安装前仔细阅读相关技术手册,了解正确的安装步骤。
    - 根据应用需求选择合适的镀层选项,例如在高频应用中优先考虑金镀层。
    - 定期检查连接器的状态,尤其是接触点的清洁度和磨损情况,及时更换损坏部件。

    兼容性和支持


    TSW系列终端连接器与多种电子设备和元件兼容,且各型号间的互换性良好。制造商SAMTEC公司提供了全面的技术支持和服务保障,包括详细的技术文档、在线帮助和技术咨询,帮助客户顺利实施应用方案。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保锁紧结构正确安装并拧紧,检查接触点是否有污垢。 |
    | 电气性能下降 | 检查镀层状态,必要时重新镀层或更换新的连接器。 |
    | 推出力不足 | 检查安装过程中是否遵循正确的安装流程。 |

    总结和推荐


    综上所述,TSW系列终端连接器凭借其高密度布局、优良的电气性能和广泛的适用性,成为当前市场上的一款优质产品。无论是在高要求的应用场景还是在日常使用中,它都能提供可靠的性能和便捷的操作体验。因此,强烈推荐选用TSW系列终端连接器作为您的首选解决方案。

TSW-102-25-T-D参数

参数
针脚数 4pin
类型 Header,Push-Pull
颜色 黑色
触头类型 Male Pin
紧固类型 推挽式
排数 2
触头端接 -
长*宽*高 5.08mm(长度)*5.08mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 散装

TSW-102-25-T-D厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-102-25-T-D数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC TSW-102-25-T-D TSW-102-25-T-D数据手册

TSW-102-25-T-D封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
2000+ $ 0.15 ¥ 1.2795
5000+ $ 0.1125 ¥ 0.9596
库存: 4098
起订量: 2033 增量: 1
交货地:
最小起订量为:2000
合计: ¥ 2559
