首页  >  产品百科  >  QSH-150-01-L-D-A-K

QSH-150-01-L-D-A-K

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Center Strip Contacts,Receptacle 2 300pin SMD,P=0.5mm 贴片安装 101.27mm(长度)*7.49mm(高度)
供应商型号: 200-QSH15001LDAK
供应商: Mouser
标准整包数: 1

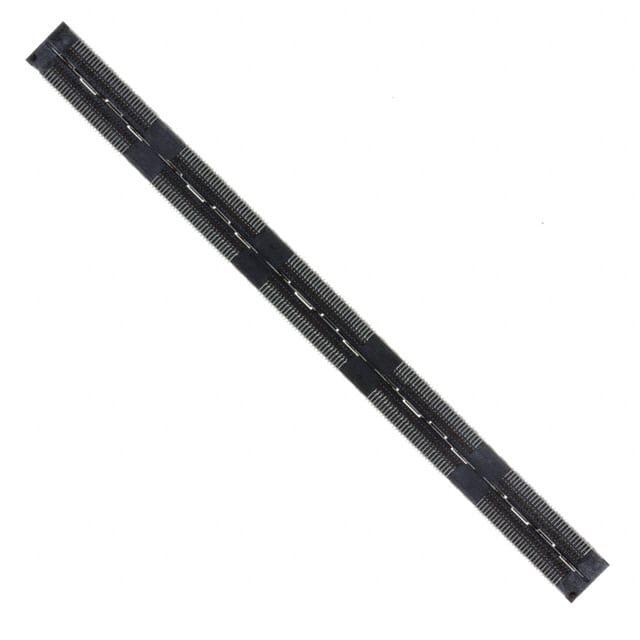

SAMTEC 矩形连接器 - 外壳 QSH-150-01-L-D-A-K

QSH-150-01-L-D-A-K概述


    产品简介


    本产品是一款高性能的双排高密度插座(Double Row High Density Socket),型号为QSH-XXX-01-X-D-XXX。这种电子元器件主要用于连接和传输信号,广泛应用于通信设备、计算机网络、工业自动化以及航空航天等领域。其独特的设计使得它能够提供稳定的电连接性能,并且具有良好的耐久性和可靠性。

    技术参数


    - 引脚配置:最多支持150个引脚位置(-150 POS)。
    - 行间距:根据不同的需求,可选择-030, -060, -090, -120和-150(每行)。
    - 安装选项:包括对齐销(ALIGNMENT PINS)、锁紧夹(LOCKING CLIPS)、导轨(GUIDE POSTS)等。
    - 镀层规格:提供多种镀层选择,如选择性金镀(Selective Gold Plating)和纯锡镀(Matte Tin)。
    - 工作温度范围:通常为-40°C至+85°C。
    - 绝缘材料:使用LCP UL94V-0等级材料,颜色为黑色。
    - 接触材料:采用磷青铜材质,确保良好的电气性能。

    产品特点和优势


    1. 高密度设计:提供高达150个引脚位置,满足复杂电路的设计需求。
    2. 多样化安装选项:支持多种安装方式,便于集成到各种应用环境中。
    3. 耐用的连接性能:通过多次插拔测试,确保长期稳定的工作表现。
    4. 高可靠性:选用高品质材料制造,具备优异的机械和电气性能。
    5. 灵活的定制能力:可根据具体应用需求进行个性化定制,满足多样化的市场需求。

    应用案例和使用建议


    - 通信设备:用于高密度电路板上的信号传输,确保信号传输的可靠性和稳定性。
    - 计算机网络:适合用于服务器、交换机等设备内部的信号连接,提升整体系统的稳定性和效率。
    - 工业自动化:在复杂的控制系统中作为关键部件,保证设备运行的精准和高效。
    - 航空航天:能够在极端环境下提供可靠的电连接,保障系统正常运行。
    使用建议:
    - 在使用过程中,应确保所有配件都正确安装,特别是锁紧夹和导轨,以确保良好的机械固定效果。
    - 对于需要高密度引脚的应用,建议优先考虑选择-120或-150位置配置,以便更好地适应紧凑的空间需求。
    - 定期检查连接部位的状态,确保长期稳定的工作性能。

    兼容性和支持


    该产品与大多数主流电子设备兼容,可以轻松集成到现有的系统中。制造商Samtec Inc.提供了全面的技术支持和售后服务,包括在线技术支持、快速响应客户咨询等服务,以帮助用户解决任何使用过程中的问题。

    常见问题与解决方案


    1. 问题:引脚接触不良。
    解决方法:检查是否正确安装锁紧夹(LOCKING CLIPS)或者确认是否采用了正确的镀层规格。
    2. 问题:插入力过大。
    解决方法:更换适合的安装选项,如减少导轨(GUIDE POSTS)的数量。
    3. 问题:无法自动放置。
    解决方法:对于带锁紧夹选项的产品,建议采用手动放置方式进行组装。

    总结和推荐


    QSH-XXX-01-X-D-XXX系列双排高密度插座凭借其出色的设计和稳定的性能,在多个应用领域中表现出色。它不仅具备高密度和多样化的安装选项,还拥有良好的兼容性和可靠的支持服务。因此,我们强烈推荐此产品给需要高性能电连接解决方案的用户。

QSH-150-01-L-D-A-K参数

参数
排数 2
触头端接 -
针脚数 300pin
类型 Center Strip Contacts,Receptacle
颜色 -
触头类型 -
紧固类型 -
长*宽*高 101.27mm(长度)*7.49mm(高度)
通用封装 SMD,P=0.5mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QSH-150-01-L-D-A-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QSH-150-01-L-D-A-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QSH-150-01-L-D-A-K QSH-150-01-L-D-A-K数据手册

QSH-150-01-L-D-A-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 22.954 ¥ 193.9613
10+ $ 20.9196 ¥ 176.7706
48+ $ 20.3904 ¥ 172.2989
120+ $ 16.0965 ¥ 136.0154
264+ $ 13.7235 ¥ 115.9636
504+ $ 11.7075 ¥ 98.9284
库存: 7
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 193.96
直接购买
加入购物车
