首页  >  产品百科  >  FWJ-04-02-T-S

FWJ-04-02-T-S

厂牌: SAMTEC
产品描述: Header,Push-Pull 3.96mm 1 4pin 6.7A 锡 黑色 通孔安装 15.84mm(长度)*6.35mm(高度)
供应商型号: 200-FWJ0402TS
供应商: Mouser
标准整包数: 1

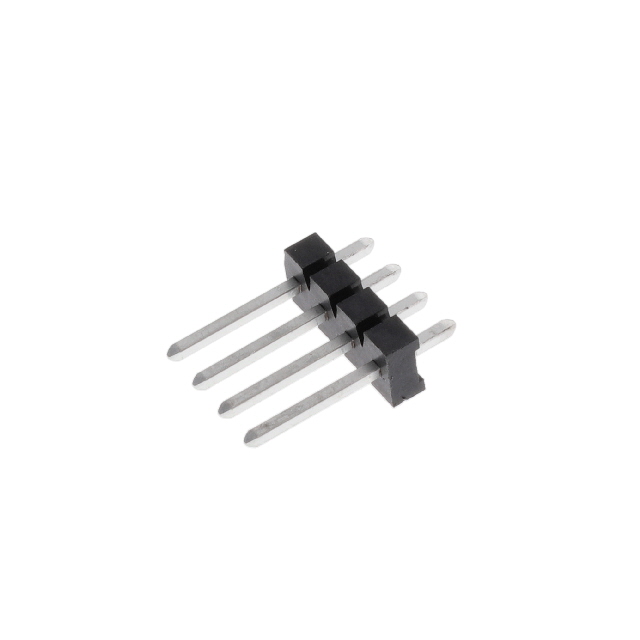

SAMTEC 矩形连接器 - 针座 - 公插针 FWJ-04-02-T-S

FWJ-04-02-T-S概述


    产品简介


    产品名称: FWJ-XX-XX-TX-S-XX
    产品类型: 插座连接器
    主要功能: 为电子设备提供高可靠性、稳定性的信号传输和电源连接接口
    应用领域: 广泛应用于通信设备、计算机、工业控制、医疗设备及消费电子产品等领域

    技术参数


    - 外形尺寸:
    - 引脚间距:.156 [3.96] 英寸
    - 引脚数量:可选 1 到 23 个引脚(24个引脚请参考FSW-24-156)
    - 材料:
    - 绝缘体:PBT,UL 94 VO 级
    - 颜色:黑色
    - 接触端子:磷青铜 (Pin Style -01 至 -05),CDA 7025 (Pin Style -11)
    - 机械特性:
    - 最小推力:3 磅
    - 最大允许装配后的弓形:.003 [0.08] 英寸/英寸
    - 引脚高度公差:最大 .005 [0.13] 英寸
    - 电镀选项:
    - -T: 接触面及尾部镀 Matte Tin
    - -TM: 接触面及尾部镀 Matte Tin
    - 安装角度:
    - 右角安装(仅限 -RA 型号)


    产品特点和优势


    - 高可靠性: 采用高质量的磷青铜材料,确保长期稳定的电气连接。
    - 多引脚配置: 提供灵活的引脚配置选项,适应不同应用需求。
    - 耐热性能: 使用UL 94 VO 级PBT材料作为绝缘体,具备出色的耐热性能。
    - 兼容性: 支持多种引脚数量和安装角度,适用于各种类型的电路板设计。
    - 环境适应性: 能够在较宽的工作温度范围内保持良好的性能,适合各种恶劣环境的应用。

    应用案例和使用建议


    应用场景:
    - 用于通信设备中的信号传输接口。
    - 在工业控制系统中作为传感器和执行器之间的连接点。
    - 在医疗设备中作为关键部件,确保安全可靠的电气连接。
    使用建议:
    - 在选择引脚数量时,应根据实际应用中的信号需求进行合理配置。
    - 安装过程中需注意引脚的高度一致性,避免因弓形过大导致的接触不良问题。
    - 为确保装配质量和寿命,建议使用正确的安装工具和方法,避免推力过大的损伤。

    兼容性和支持


    - 兼容性: 本产品具有良好的兼容性,能够与多种其他电子元件或设备配合使用。
    - 支持服务: 供应商SAMTEC提供全面的技术支持和服务,包括产品咨询、安装指导和技术培训等。

    常见问题与解决方案


    - 问题1: 推力不足导致接触不良
    - 解决方案: 检查装配工具并确保推力达到最小要求3磅。

    - 问题2: 弓形过大影响电气连接
    - 解决方案: 确保装配过程中的精确度,必要时可重新装配,以减少弓形误差。

    - 问题3: 引脚高度不一致
    - 解决方案: 使用专用的测量工具检查引脚高度,如有偏差则需重新装配。

    总结和推荐


    综上所述,FWJ-XX-XX-TX-S-XX插座连接器凭借其高可靠性、灵活性和环境适应性,在多个应用领域表现出色。尤其是对于需要高精度和可靠性的应用场景,如通信设备和工业控制系统,该产品具有显著的优势。鉴于其出色的性能和广泛的应用范围,强烈推荐使用此款电子元器件产品。

FWJ-04-02-T-S参数

参数
触头镀层厚度 - 配接 -
防护等级 -
间距-配接 3.96mm
额定电流 6.7A
触头镀层 - 配接
针脚数 4pin
类型 Header,Push-Pull
颜色 黑色
排数 1
长*宽*高 15.84mm(长度)*6.35mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

FWJ-04-02-T-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

FWJ-04-02-T-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC FWJ-04-02-T-S FWJ-04-02-T-S数据手册

FWJ-04-02-T-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.3455 ¥ 11.3695
50+ $ 1.001 ¥ 8.4585
100+ $ 0.814 ¥ 6.8783
500+ $ 0.6804 ¥ 5.7494
1000+ $ 0.5184 ¥ 4.3805
2000+ $ 0.4644 ¥ 3.9242
5000+ $ 0.3465 ¥ 2.9279
10000+ $ 0.2415 ¥ 2.0407
库存: 202
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 11.36
直接购买
加入购物车
