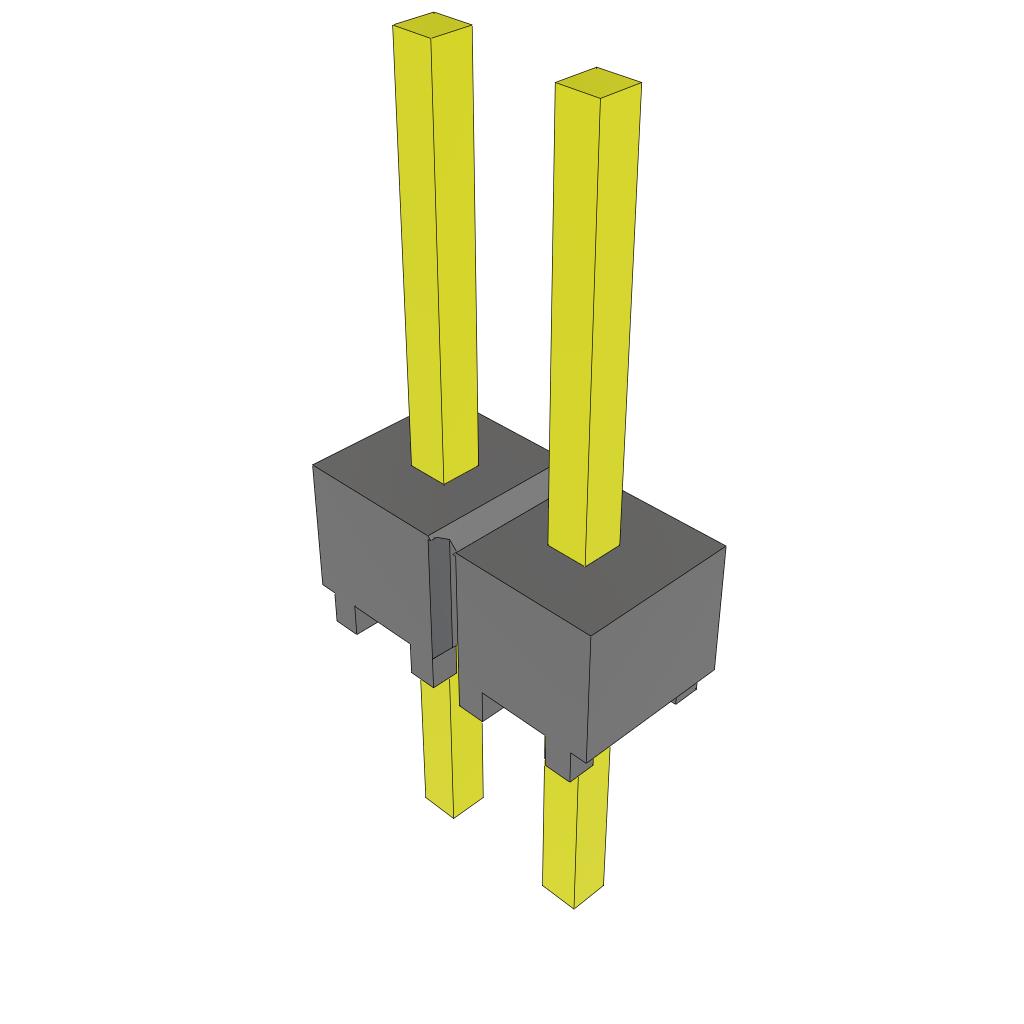

HMTSW-102-24-L-S-235

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Header,Push-Pull 1 2pin 推挽式 Male Pin 通孔安装
供应商型号: 200-HMTSW10224LS235
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HMTSW-102-24-L-S-235

HMTSW-102-24-L-S-235概述

    # HMTSW-XXX-XX-XXX-X-XXXX-XX-XX 技术手册

    产品简介


    基本介绍
    HMTSW-XXX-XX-XXX-X-XXXX-XX-XX 是一种高度可靠的高性能电子连接器,适用于广泛的工业和商业应用。这种连接器具备坚固的设计和优异的电气性能,可确保稳定的数据传输和电源供应。主要应用于自动化设备、通信系统、医疗仪器及高端消费电子产品等领域。
    主要功能
    - 提供多种终端选项,如金镀层、锡镀层、选镀金等。
    - 具备直角和弯角等多种安装方式。
    - 支持各种接触点配置,如单排、双排和三排。
    应用领域
    - 自动化控制系统
    - 电信网络设备
    - 医疗仪器设备
    - 工业控制设备
    - 高端消费电子产品

    技术参数


    规格与性能参数
    - 连接器类型:高密度针式连接器
    - 安装方式:直角、弯角、锁定式
    - 接触点配置:单排、双排、三排
    - 接触点间距:0.100英寸(2.54mm)和0.200英寸(5.08mm)
    - 接触点镀层:金镀层(10µ"至50µ")、锡镀层(90/10±5%)等
    - 尾部镀层:金镀层、锡镀层
    - 锁紧结构:支持锁定引脚
    电气特性
    - 电流容量:取决于具体型号和配置
    - 电压容量:具体值需参考具体型号规格书
    - 绝缘电阻:≥1000MΩ
    - 接触电阻:≤20mΩ
    工作环境
    - 温度范围:-40°C 至 +85°C
    - 湿度范围:0% 至 95% 相对湿度(非凝结)
    - 机械寿命:>1000次插拔

    产品特点和优势


    独特功能
    - 多种镀层选项:可根据不同需求选择适合的镀层材料,如金镀层、锡镀层等,以满足不同环境下的使用要求。
    - 灵活的安装方式:提供直角、弯角和锁定式等多种安装方式,便于灵活安装和布线。
    - 多样的接触点配置:支持单排、双排和三排接触点,可根据具体应用选择合适的配置。
    优势
    - 可靠性高:经过严格测试,保证了连接器的稳定性和可靠性。
    - 耐用性强:具备较高的机械寿命,适用于频繁插拔的应用场合。
    - 设计紧凑:采用高密度针式设计,占用空间小,特别适合空间有限的应用环境。

    应用案例和使用建议


    实际应用案例
    - 在自动化控制系统中,该连接器可用于连接传感器和执行器,保证了信号传输的可靠性和稳定性。
    - 在医疗仪器中,该连接器被用于连接各个模块和组件,确保了高精度和高稳定性。
    使用建议
    - 保持清洁:在使用过程中,应定期清理连接器表面的灰尘和污垢,避免影响电性能。
    - 适当压接:确保压接工具的压力适中,防止过压导致连接器损坏。
    - 选择合适型号:根据实际应用需求,选择合适的镀层、接触点配置和安装方式。

    兼容性和支持


    兼容性
    - HMTSW-XXX-XX-XXX-X-XXXX 可与其他标准尺寸的连接器兼容,确保与其他设备的无缝集成。
    支持和服务
    - SAMTEC公司提供了全方位的技术支持,包括样品请求、技术支持、快速交付和售后服务。

    常见问题与解决方案


    常见问题
    1. 连接器接触不良:可能是因为镀层磨损或接触点位置不对。
    - 解决方案:检查镀层状态,必要时更换连接器。确保所有接触点正确对齐。

    2. 接触电阻过大:可能是由于接触不良或者接触点未正确压接。
    - 解决方案:检查接触点是否正确压接,重新压接以确保良好的电气连接。

    总结和推荐


    综合评估
    HMTSW-XXX-XX-XXX-X-XXXX 是一款高性能、高可靠性的电子连接器,具有多种镀层和安装方式选择,广泛应用于自动化设备、通信系统、医疗仪器及高端消费电子产品等领域。其独特的设计和严格的制造标准,确保了产品的稳定性和耐用性。
    推荐
    基于上述分析,强烈推荐使用 HMTSW-XXX-XX-XXX-X-XXXX 连接器。无论是对于要求严苛的工业应用还是高端消费电子市场,这款连接器都能提供卓越的性能和可靠性。

HMTSW-102-24-L-S-235参数

参数
类型 Header,Push-Pull
颜色 -
触头类型 Male Pin
紧固类型 推挽式
排数 1
触头端接 -
针脚数 2pin
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装
