HTSW-109-07-S-D

厂牌: SAMTEC

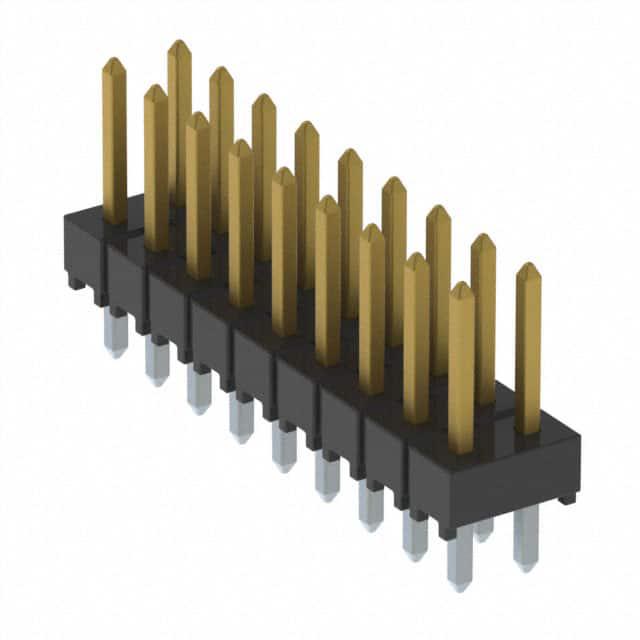

产品描述: Header,Push-Pull 2.54mm 2 18pin 6.3A 760nm 金 通孔安装 22.86mm(长度)*5.02mm(高度)
供应商型号: AV-A-SATHTSW10907SD
供应商: Avnet
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 HTSW-109-07-S-D

HTSW-109-07-S-D概述


    产品简介


    HTSW系列电子元器件是Samtec公司推出的一款高性能连接器产品,适用于多种电子设备中的信号传输和电源连接。该系列主要包括直角和平行安装版本,提供单排至三排不同配置的选择,满足不同应用场景的需求。HTSW系列广泛应用于计算机、通信设备、工业自动化以及医疗仪器等领域,其出色的电气特性和可靠性使其成为众多工程师的首选。

    技术参数


    - 尺寸:针间距为2.54mm (.100"),支持单排至三排不同的针数配置。
    - 绝缘材料:直插式为黑色玻璃填充聚酯(TSW),高温版为天然液晶聚合物(HTSW)。
    - 端子材料:磷青铜镀层,可选择金或锡电镀,底层镍厚度50µ"(1.27 µm)。
    - 操作温度范围:-55°C至+125°C(金镀层);-55°C至+105°C(锡镀层)。
    - 电压等级:550VAC(与SSW连接时),500VAC(与BCS或ESQ连接时),450VAC(与BCS或SSM -RA/-RE连接时),400VAC(与CES连接时)。
    - 电流等级(每针):TSW与ESW/SSW/SLW/SSQ/SSM/BCS/SNT连接时分别为5.2A/5.7A/5.2A/6.3A/5.2A/4.6A/4.3A。

    产品特点和优势


    HTSW系列的优势在于其广泛的应用兼容性和卓越的电气特性。该系列采用高品质的磷青铜材料,确保了长期稳定的操作性能。通过不同的端子电镀选项,如金或锡镀层,满足不同使用环境下的需求。此外,HTSW系列还支持高电流负载,能够为各类设备提供可靠的电力连接。最重要的是,这些连接器能够在极端温度下稳定工作,适用于各种严苛环境。

    应用案例和使用建议


    HTSW系列连接器广泛应用于各类电子设备中,包括数据中心、服务器、医疗设备等。例如,在服务器设计中,HTSW连接器能够用于CPU和内存模块之间的高速信号传输。使用时,建议严格按照手册中的指导进行安装,特别是对于锁紧装置和极化位置,以确保最佳的连接可靠性和使用寿命。

    兼容性和支持


    HTSW系列连接器与Samtec公司的其他产品线如SSW、SSQ、SSM、ESW等具有良好的兼容性。此外,Samtec公司还提供了详尽的技术支持和服务,确保客户在使用过程中获得充分的帮助和支持。针对特定需求,客户可以与Samtec公司协商定制解决方案。

    常见问题与解决方案


    - 问题1:连接器无法正确锁定?
    - 解决方案:检查锁紧装置是否正确安装,确保所有部件处于正确的对齐状态。

    - 问题2:连接器表面出现氧化?
    - 解决方案:建议定期清洁和保养连接器,使用无水酒精擦拭表面,保持良好的接触性能。

    总结和推荐


    总体而言,HTSW系列连接器凭借其高性能、高可靠性以及广泛的兼容性,成为电子设备制造商的理想选择。无论是从电气特性还是工作环境适应能力来看,HTSW系列都表现出色。因此,强烈推荐给需要高性能连接解决方案的用户。

HTSW-109-07-S-D参数

参数
触头镀层厚度 - 配接 760nm
类型 Header,Push-Pull
排数 2
间距-配接 2.54mm
触头镀层 - 配接
颜色 -
额定电流 6.3A
防护等级 -
针脚数 18pin
长*宽*高 22.86mm(长度)*5.02mm(高度)
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 袋装
