IPL1-105-01-F-S-K

厂牌: SAMTEC
产品描述: Header,Locking Ramp 2.54mm 1 5pin 2.9A 76nm 金 通孔安装
供应商型号: 200-IPL110501FSK
供应商: Mouser
标准整包数: 1

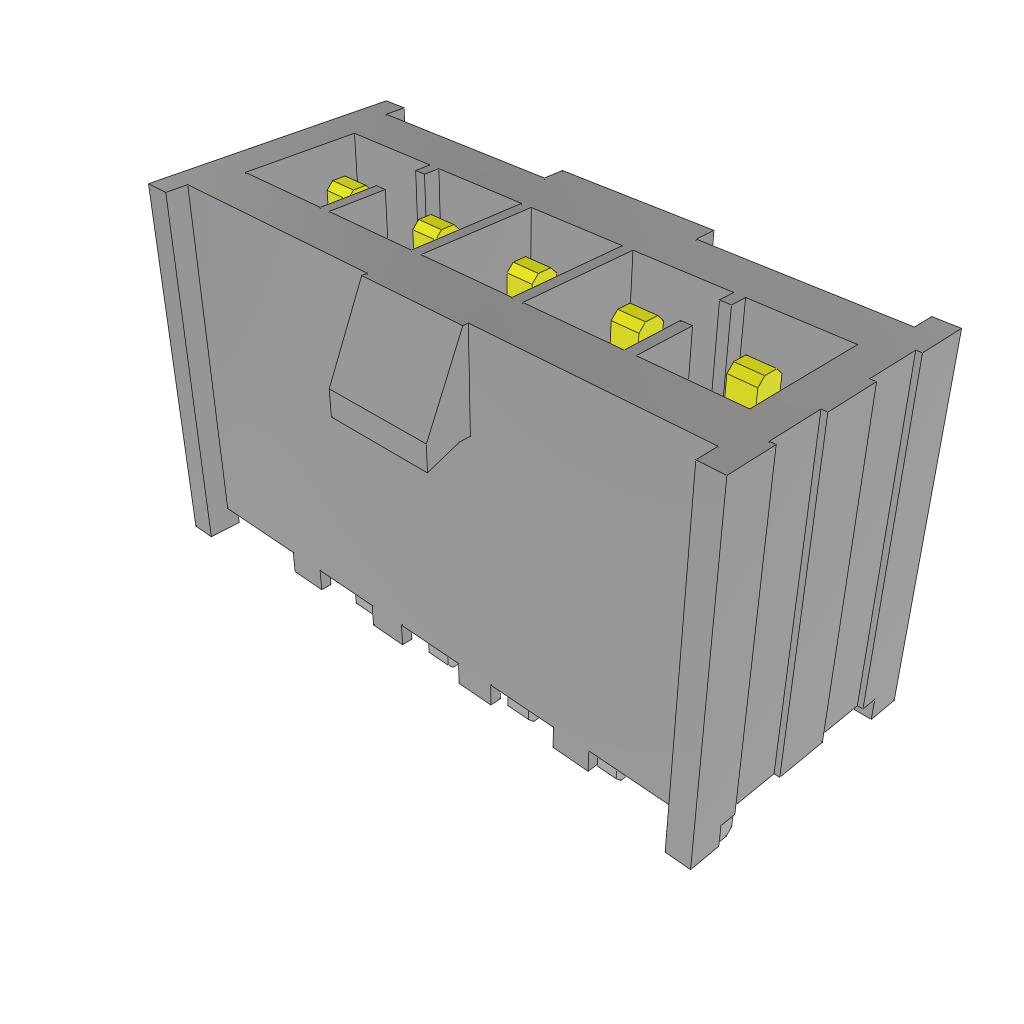

SAMTEC 矩形连接器 - 针座 - 公插针 IPL1-105-01-F-S-K

IPL1-105-01-F-S-K概述

    电子元器件产品技术手册概述
    本篇技术手册主要介绍了一款高性能的IPL1系列电子元器件,涵盖了其基本功能、技术参数、产品特点、应用案例及支持信息。通过本文,读者将能够全面了解该产品的性能及应用领域,以更好地应用于各类电子设备中。

    1. 产品简介


    产品类型: IPL1系列是一款高性能的离散线缆组件,适用于多种表面安装和通孔安装方式。
    主要功能:
    - 表面贴装和直角安装:满足各种安装需求,提供稳固连接。
    - 通过与电线电缆组装件配合,确保稳定可靠的电连接。
    - 提供关键功能如对齐和锁定(Align & Latch™),保证长期使用的可靠性。
    应用领域:
    - 工业自动化
    - 通讯设备
    - 测试测量仪器
    - 医疗设备
    - 汽车电子
    - 军工航空

    2. 技术参数


    - 针间距:(2.54 mm) .100"
    - 插头针数:2至25个位置(标准尺寸)
    - 接触材料:磷青铜
    - 电镀层:锡或金覆盖镍 (50 µ" / 1.27 µm)
    - 绝缘材料:天然LCP
    - 工作温度范围:-55°C至+125°C
    - 额定电压:交流675V,直流954V
    - 尺寸公差:表面贴装引脚平整度最大值为0.15 mm (.006")
    - RoHS合规:符合欧盟环保指令

    3. 产品特点和优势


    - 多功能接口设计:可选的直角、直角升高和垂直通孔安装,方便灵活选择安装方式。
    - 高效连接:采用先进的Align & Latch™系统,确保可靠性和防误插。
    - 环境适应性强:宽泛的工作温度范围和高电压耐受力使其适用于苛刻环境。
    - 可定制化选项:支持多种针数、不同尺寸及多种引脚选项,满足多样化需求。
    - 兼容性强:与MMSD、MMSS、MMSDT和MMSST系列完美匹配。

    4. 应用案例和使用建议


    - 工业自动化:利用IPL1系列在复杂生产线中实现信号传输的稳定性,确保机器连续运行。
    - 医疗设备:通过其高可靠性及宽温区特性,保证医疗器械的准确性和耐用性。
    - 测试测量仪器:采用其低接触电阻设计,提高数据精度和测量准确性。
    使用建议:
    - 在高温环境下使用时,注意保持良好的散热环境。
    - 安装前检查接触表面是否有污垢或氧化,以避免影响电气性能。

    5. 兼容性和支持


    IPL1系列与MMSD、MMSS、MMSDT和MMSST等其他系列产品完全兼容,便于用户根据具体应用需求进行搭配使用。此外,厂商提供详尽的技术文档和快速响应的客户支持,确保用户能获得最优质的服务体验。

    6. 常见问题与解决方案


    - 问题: 为什么有些长度、样式和选项是不可退回的?
    - 解答: 这些非标准选项通常是为了满足特定客户需求而定制的,因此不接受退货。

    - 问题: 如何确保正确安装?
    - 解答: 仔细阅读安装手册并遵循指南进行操作,特别是在对齐和锁紧过程中要特别注意。

    7. 总结和推荐


    综上所述,IPL1系列凭借其卓越的电气性能、广泛的适用范围和可靠的支持服务,在众多应用场合中表现出色。我们强烈推荐将其作为您的首选连接解决方案,以确保系统长期稳定运行。

IPL1-105-01-F-S-K参数

参数
排数 1
类型 Header,Locking Ramp
针脚数 5pin
额定电流 2.9A
防护等级 -
触头镀层厚度 - 配接 76nm
触头镀层 - 配接
颜色 -
间距-配接 2.54mm
安装方式 通孔安装
零件状态 在售
包装方式 管装

IPL1-105-01-F-S-K厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

IPL1-105-01-F-S-K数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC IPL1-105-01-F-S-K IPL1-105-01-F-S-K数据手册

IPL1-105-01-F-S-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 2.508 ¥ 20.7161
120+ $ 1.639 ¥ 13.5381
520+ $ 1.331 ¥ 10.9941
1000+ $ 1.144 ¥ 9.4494
2000+ $ 0.979 ¥ 8.0865
5000+ $ 0.847 ¥ 6.9962
10000+ $ 0.726 ¥ 5.9968
库存: 79
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 20.71
