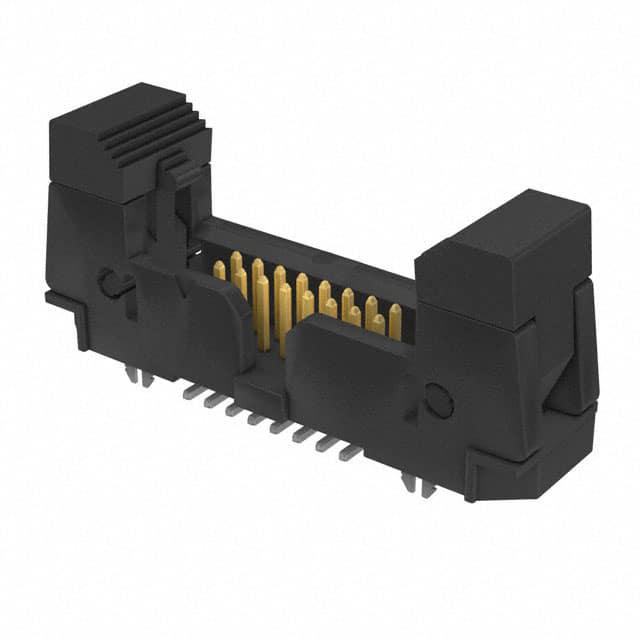

EHF-108-01-L-D-SM-LC

厂牌: SAMTEC
产品描述: Samtec 1.27mm间距16p双排排针 线对板连接器, EHF系列, 直角, 表面
供应商型号: UA-EHF-108-01-L-D-SM-LC
供应商: 海外现货
标准整包数: 1
SAMTEC 矩形连接器 - 针座 - 公插针 EHF-108-01-L-D-SM-LC

EHF-108-01-L-D-SM-LC概述

    电子元器件技术手册:SHF/ESHF/EHF系列

    1. 产品简介


    SHF/ESHF/EHF系列是适用于多种应用场景的连接器产品,广泛应用于工业自动化、通信设备、计算机系统等领域。这些连接器具有高可靠性、稳定性和耐久性,适用于需要频繁插拔的应用场合。

    2. 技术参数


    - 引脚数量:
    - 标准尺寸:04, 05, 06, 08, 10, 11, 12, 13, 15, 17, 20, 25
    - (EHF系列不支持某些特定长度和样式)
    - 绝缘材料:
    - 黑色液态晶体聚合物(LCP)
    - 终端材料:
    - 磷青铜
    - 镀层选项:
    - 镀金(Au)或锡(Sn),可选厚度50微英寸(1.27微米)镍层(Ni)
    - 工作温度范围:
    - -55°C 至 +125°C
    - 兼容性:
    - SHF:与FFSD连接器(无防震)配合使用
    - ESHF:与FFSD连接器(带防震)配合使用
    - EHF:与FFSD连接器(无防震)配合使用

    3. 产品特点和优势


    - 高可靠性和稳定性:采用磷青铜材料和液态晶体聚合物绝缘材料,确保长期可靠的电气性能。
    - 宽工作温度范围:可在极端温度环境下正常工作,适应各种恶劣条件。
    - 多种安装方式:提供直插式、表面贴装、直角弯折等多种安装方式,方便不同应用场景的需求。
    - 防震设计:ESHF系列特别设计了防震结构,增强了连接器在动态环境下的稳定性。

    4. 应用案例和使用建议


    - 工业自动化:在自动化生产线上,SHF/ESHF/EHF系列连接器用于各类传感器、执行器和控制模块之间的连接,保证生产线的高效运行。
    - 通信设备:在电信基础设施中,这些连接器被用于服务器、路由器等设备之间的高速信号传输,确保网络通信的稳定性和可靠性。
    - 计算机系统:在计算机主板和其他外设之间,SHF/ESHF/EHF系列连接器提供可靠的信号传输路径,保证系统的稳定运行。
    使用建议:
    - 在选择合适的连接器时,需根据具体的应用需求选择相应的引脚数量和安装方式。
    - 使用前应检查连接器的安装环境,确保其满足工作温度范围的要求。
    - 对于频繁插拔的应用场景,推荐使用ESHF系列以增强连接器的防震能力。

    5. 兼容性和支持


    - 兼容性:
    - SHF系列:与FFSD连接器(无防震)兼容
    - ESHF系列:与FFSD连接器(带防震)兼容
    - EHF系列:与FFSD连接器(无防震)兼容
    - 支持和服务:
    - 厂商提供全面的技术支持,包括安装指导、故障排查等服务。
    - 客户可以联系厂商获取详细的产品资料和技术文档。

    6. 常见问题与解决方案


    - 问题一:连接器在高温环境下出现松动现象。
    - 解决方案:检查安装环境是否符合工作温度范围要求,必要时更换具有更高耐温性能的连接器。

    - 问题二:连接器在频繁插拔后出现接触不良的情况。
    - 解决方案:检查连接器的引脚是否有磨损或变形,必要时进行清洁或更换新的连接器。

    - 问题三:连接器无法正确插入目标设备。
    - 解决方案:确认所选连接器的型号和引脚配置与目标设备匹配,避免使用非标准尺寸的连接器。

    7. 总结和推荐


    综上所述,SHF/ESHF/EHF系列连接器以其高可靠性、广泛的适用范围和多样化的安装方式,在工业自动化、通信设备和计算机系统等领域展现出显著的优势。对于追求高性能和稳定性的应用场合,我们强烈推荐使用SHF/ESHF/EHF系列连接器。

EHF-108-01-L-D-SM-LC参数

参数
触头镀层 - 配接
针脚数 16pin
间距-配接 1.27mm
防护等级 -
排数 2
颜色 黑色
额定电流 1.75A
类型 Header,Latch Lock/Eject Hooks
触头镀层厚度 - 配接 250nm
长*宽*高 24.64mm(长度)
安装方式 贴片安装
应用等级 商用级
零件状态 在售
包装方式 管装

EHF-108-01-L-D-SM-LC厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

EHF-108-01-L-D-SM-LC数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC EHF-108-01-L-D-SM-LC EHF-108-01-L-D-SM-LC数据手册

EHF-108-01-L-D-SM-LC封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 6.6477 ¥ 55.7074
25+ $ 6.0073 ¥ 50.3408
50+ $ 5.5895 ¥ 46.8398
100+ $ 5.3184 ¥ 44.5681
500+ $ 4.1607 ¥ 34.8665
1000+ $ 3.7665 ¥ 31.5632
2500+ $ 2.9912 ¥ 25.0662
5000+ $ 2.2277 ¥ 18.6679
库存: 46
起订量: 19 增量: 1
交货地:
最小起订量为:1
合计: ¥ 55.7
