首页  >  产品百科  >  TSW-136-24-G-S

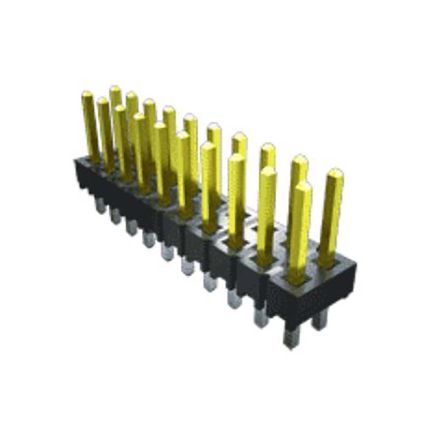

TSW-136-24-G-S

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距36p单排排针, TSW系列
供应商型号: TSW-136-24-G-S
供应商: Master
标准整包数: 10
SAMTEC 矩形连接器 - 针座 - 公插针 TSW-136-24-G-S

TSW-136-24-G-S概述

    电子元器件产品技术手册:HTSW/TSW 系列连接器

    1. 产品简介


    HTSW/TSW 系列连接器是一款广泛应用于电子设备和系统中的高性能连接解决方案。主要由直插式和弯角式两种版本组成,适用于多种不同的电路板布局需求。这些连接器广泛应用于电信、计算机网络、工业自动化等领域,提供稳定可靠的电气连接。

    2. 技术参数


    - 中心间距:0.100 英寸(2.54 毫米)和 0.200 英寸(5.08 毫米)
    - 针脚数量:单排 1 到 50 针,双排 2 到 25 针
    - 绝缘材料:TSW: 黑色玻璃填充聚酯;HTSW: 自然液态结晶聚合物
    - 端子材料:磷青铜
    - 镀层:金或锡,镀层厚度 50 微英寸(1.27 微米)镍
    - 操作温度范围:-55°C 至 +125°C(金),-55°C 至 +105°C(锡)
    - 电压等级:
    - 与 SSW 配合时:550V AC
    - 与 BCS 或 ESQ 配合时:500V AC
    - 与 BCS 或 SSM 配合时(-RA/-RE):450V AC
    - 与 CES 配合时:400V AC
    - 电流等级(每针):
    - TSW 与 ESW、SSW、SLW、SSQ、SSM、BCS、SNT 配合时:5.2A 至 6.3A
    - 兼容组件:SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW, IDSD, IDSS 等
    - 认证:RoHS 合规,无铅焊接

    3. 产品特点和优势


    - 高可靠性:采用高性能材料,确保连接器在极端环境下也能稳定工作。
    - 高电流承载能力:单个针脚可承载高达 6.3 安培的电流,适用于高功率应用。
    - 多种尺寸和配置选项:提供不同针脚数量和中心距的选择,适应各种应用场景。
    - 高电压耐受能力:具备优良的电气绝缘性能,能够承受高电压应用。
    - 易于安装和维护:直插式和弯角式设计方便安装,多种锁定选项确保连接稳固。

    4. 应用案例和使用建议


    - 应用案例:
    - 电信行业:用于交换机和路由器之间的连接。
    - 工业自动化:适用于机器间的数据传输和控制信号传递。
    - 计算机网络:服务器机柜内部布线和连接。
    - 使用建议:
    - 在高温环境中使用时,建议选择金镀层版本以确保长期稳定性。
    - 根据具体应用要求选择合适的针脚数量和中心距。
    - 在设计布线时考虑锁定选项以确保连接牢固可靠。

    5. 兼容性和支持


    - 兼容性:这些连接器与其他常见标准组件兼容,如 SSW、SSQ、SSM、ESW、ESQ 等。
    - 支持:制造商提供详细的技术支持和维护文档,确保用户能够充分利用产品的功能和优势。

    6. 常见问题与解决方案


    - 问题 1:如何正确选择合适的连接器型号?
    - 解决方案:根据应用的具体要求,如针脚数量、中心距、电流和电压等级等因素进行选择。

    - 问题 2:如何确保连接器的稳定性和可靠性?
    - 解决方案:选用高质量的材料和镀层,遵循正确的安装指南,并定期进行检查和维护。
    - 问题 3:遇到连接不良的情况怎么办?
    - 解决方案:首先检查是否有松动或损坏的针脚,然后重新装配并确保所有组件正确连接。

    7. 总结和推荐


    HTSW/TSW 系列连接器凭借其高可靠性、高电流承载能力和丰富的配置选项,在电信、计算机网络和工业自动化等多个领域都有广泛应用。尽管价格略高于普通连接器,但其出色的性能和长期稳定性使其成为值得投资的产品。对于需要高精度和高可靠性的应用场景,我们强烈推荐使用 HTSW/TSW 系列连接器。

TSW-136-24-G-S参数

参数
针脚数 36pin
间距-配接 2.54mm
排数 1
排距 -
额定电流 6.3A
类型 Header,Push-Pull
触头镀层厚度 - 配接 250nm
防护等级 -
颜色 -
触头镀层 - 配接
长*宽*高 91.44mm(长度)*2.54mm(高度)
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

TSW-136-24-G-S厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-136-24-G-S数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-136-24-G-S TSW-136-24-G-S数据手册

TSW-136-24-G-S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 3.105 ¥ 26.2994
50+ $ 2.7359 ¥ 22.7479
250+ $ 2.2048 ¥ 18.3223
500+ $ 1.7914 ¥ 14.8869
1000+ $ 1.4981 ¥ 12.2679
2500+ $ 1.2449 ¥ 10.1945
5000+ $ 1.2133 ¥ 9.9353
7500+ $ 1.2133 ¥ 9.9353
库存: 500
起订量: 10 增量: 0
交货地:
最小起订量为:10
合计: ¥ 262.99
