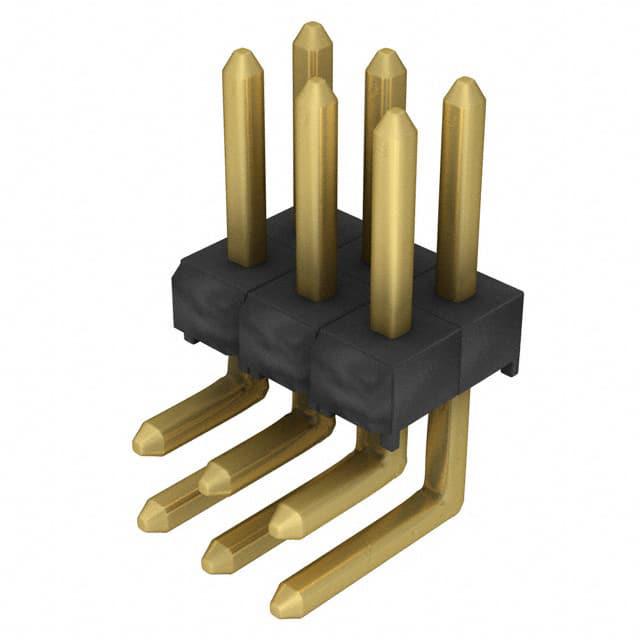

TSW-103-08-G-D-RA

厂牌: SAMTEC
产品描述: Samtec 2.54mm间距6p双排排针 板对板, 线对板连接器, TSW系列, 直角, 通孔安装
供应商型号: 3663417
供应商: 海外现货
标准整包数: 10
SAMTEC 矩形连接器 - 针座 - 公插针 TSW-103-08-G-D-RA

TSW-103-08-G-D-RA概述

    高品质电子元器件技术手册:Samtec TSW 和 HTSW 系列

    1. 产品简介


    Samtec公司的TSW(Standard Strip)和HTSW(Hi-Temp Strip)系列是一类适用于多种电气连接需求的高品质电子元器件。它们主要用于电路板之间的连接、电缆到电路板的连接以及其他电子设备中的互连解决方案。TSW和HTSW系列产品具备优异的电气特性和机械强度,确保在各种应用中稳定可靠的性能表现。

    2. 技术参数


    以下为TSW和HTSW系列产品的关键技术参数列表:
    - 插针间距:0.100英寸(2.54毫米)和0.200英寸(5.08毫米)
    - 插针排数:单排至多排
    - 额定电压:
    - 550VAC(配对SSW时)
    - 500VAC(配对BCS或ESQ时)
    - 450VAC(-RA/-RE配对BCS或SSM时)
    - 400VAC(配对CES时)
    - 电流承载能力:
    - 每个引脚的最大载流能力为5.7安培(TSW与SSW配对时)
    - 最大功率传输能力可达500W
    - 工作温度范围:-55°C至+125°C(镀金),-55°C至+105°C(镀锡)
    - 绝缘材料:
    - TSW:黑色玻璃填充聚酯
    - HTSW:自然液态结晶聚合物
    - 端子材料:磷青铜,镀层可选金或锡覆盖镍层

    3. 产品特点和优势


    TSW和HTSW系列的特点在于其高度的适应性和可靠性,具体如下:
    - 适应性强:提供多种插针排数选择,满足不同应用需求。
    - 高可靠性:通过严格的测试验证,保证在恶劣环境下也能正常工作。
    - 出色的电气性能:具备优良的电绝缘和载流能力,确保高效的数据传输和电力供应。
    - 耐高温:最高可承受125°C的工作温度,适合于高温环境下的应用。
    - 易于安装和维护:设计简单直观,便于快速组装和拆卸。

    4. 应用案例和使用建议


    这些电子元器件广泛应用于各类电子设备中,如工业控制系统、通信设备、医疗仪器等。针对不同的应用需求,建议根据具体的设计要求选择合适的型号。例如,在需要处理大电流的应用场合,应优先考虑具有较高电流承载能力的产品。

    5. 兼容性和支持


    TSW和HTSW系列与Samtec公司生产的其他接口产品具有良好兼容性,包括:
    - 板间连接:SSW, SSQ, SSM, ESW, ESQ, BCS, BSW, CES, SLW
    - 电缆连接:IDSD, IDSS
    此外,Samtec公司提供了全面的技术支持和售后服务,以确保客户能够顺利进行产品的安装和维护。

    6. 常见问题与解决方案


    常见的使用问题及其解决方案包括:
    - 问题一:安装过程中无法正确插入。
    - 解决方法:请检查插针是否弯曲,确保按正确的方向插入。
    - 问题二:长期使用后出现接触不良。
    - 解决方法:定期清洁插针和插座,保持良好的接触面。
    - 问题三:温度过高导致设备故障。
    - 解决方法:确保在安全的工作温度范围内运行设备,并采取适当的散热措施。

    7. 总结和推荐


    TSW和HTSW系列电子元器件凭借其优异的性能、稳定的可靠性和广泛的适用范围,成为众多行业用户的理想选择。无论是在工业自动化、通信还是医疗设备等领域,这些产品都能发挥出色的表现。强烈推荐给那些寻求高性能、高可靠性的电子连接解决方案的专业人士。

TSW-103-08-G-D-RA参数

参数
防护等级 -
针脚数 6pin
额定电流 6.3A
排数 2
触头镀层厚度 - 配接 250nm
类型 Header,Push-Pull
颜色 黑色
触头镀层 - 配接
间距-配接 2.54mm
长*宽*高 7.62mm*2.54mm*12.76mm
安装方式 通孔安装
零件状态 在售
包装方式 散装

TSW-103-08-G-D-RA厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

TSW-103-08-G-D-RA数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 针座 - 公插针 SAMTEC TSW-103-08-G-D-RA TSW-103-08-G-D-RA数据手册

TSW-103-08-G-D-RA封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ ¥ 3.1491
50+ ¥ 3.028
100+ ¥ 2.7131
500+ ¥ 2.7131
1000+ ¥ 2.6162
5000+ ¥ 2.6162
库存: 176
起订量: 20 增量: 0
交货地:
最小起订量为:10
合计: ¥ 31.49
直接购买
加入购物车
