首页  >  产品百科  >  HLE-104-02-S-DV-A-TR

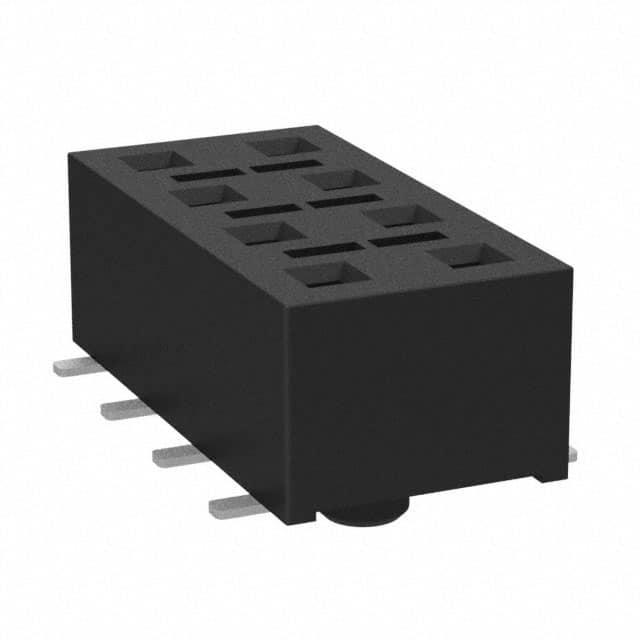

HLE-104-02-S-DV-A-TR

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Push-Pull,Receptacle 2 8pin 推挽式 Female Socket 黑色 SMD,P=2.54mm 贴片安装 10.16mm(长度)*6.6mm(高度)
供应商型号: Q-HLE-104-02-S-DV-A-TR
供应商: 期货订购
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 HLE-104-02-S-DV-A-TR

HLE-104-02-S-DV-A-TR概述

    HLE Series High Density Edge Connectors

    1. 产品简介


    HLE系列高密度边缘连接器是由Samtec公司设计和制造的一系列高性能电子元器件,适用于广泛的应用领域。这些连接器旨在提供卓越的电气性能和可靠的机械稳定性,适合于计算机、通信设备、工业自动化系统及医疗设备等领域。

    2. 技术参数


    HLE系列连接器的技术参数如下:
    - PIN数: 支持2至50个引脚
    - 尾部选项: 可选择通过孔(Through-hole)、表面贴装(Surface Mount)或底入口(Bottom Entry)
    - 接插方式: 包括顶部进入(Top Entry)、底部进入(Bottom Entry)及通孔(Through-hole)
    - 绝缘材料: 黑色液晶聚合物(LCP)
    - 接触材料: 黄铜镀镍并带金或锡镀层
    - 电流承载能力: 每针最大可承载4.1A(双针供电时)
    - 电压等级: 交流400V
    - 操作温度范围: -55°C 至 +125°C
    - RoHS合规: 是
    - 加工: 支持无铅焊接
    - 封装形式: 支持卷盘式包装(Tape & Reel Packaging)

    3. 产品特点和优势


    HLE系列高密度边缘连接器具备以下几个显著特点和优势:
    - 可靠性: 具备高达4.1A的电流承载能力和400V的电压等级,能够在苛刻环境中稳定工作。
    - 兼容性强: 可与多种标准连接器相匹配,如TSW、MTSW、DW等。
    - 环境适应性: 能够在-55°C至+125°C的温度范围内正常工作,适用于各类恶劣环境。
    - 灵活配置: 支持不同的PIN数、尾部选项和封装形式,满足多样化的应用需求。

    4. 应用案例和使用建议


    HLE系列连接器被广泛应用于计算机、网络设备、工业控制板和医疗设备中。例如,在数据中心服务器中,它们可以用于实现高速数据传输;在工业控制系统中,它们可以用于提高系统的可靠性和耐用性。
    使用建议:
    - 确保连接器正确插入,并且与所选的配套件精确匹配。
    - 在进行组装和焊接过程中,要注意焊点的高度一致性,以确保良好的电气连接。
    - 在高频率信号应用中,建议使用屏蔽套件以减少电磁干扰。

    5. 兼容性和支持


    HLE系列连接器支持广泛的尾部选项和连接器类型,包括通过孔、表面贴装和底入口设计,能够方便地集成到现有的PCB布局中。Samtec公司提供了详尽的技术文档和认证信息,以帮助用户理解和正确使用该系列产品。

    6. 常见问题与解决方案


    | 常见问题 | 解决方案 |

    | 连接器无法正确固定 | 检查安装位置是否有足够的空间,并确保插入过程正确无误 |
    | 焊接过程中焊点不一致 | 使用自动焊接机或严格控制手焊工艺,保证焊点高度一致性 |
    | 插入力过大 | 检查接插接口是否清洁,并确保连接器没有变形 |

    7. 总结和推荐


    HLE系列高密度边缘连接器凭借其卓越的电气性能、可靠性及广泛的适用范围,成为市场上极具竞争力的产品。它能够满足不同应用场景下的多样化需求,尤其适合于要求高性能、高可靠性的场合。因此,我们强烈推荐这一系列连接器用于各类需要高质量连接的电子系统中。

HLE-104-02-S-DV-A-TR参数

参数
触头类型 Female Socket
紧固类型 推挽式
排数 2
触头端接 -
针脚数 8pin
类型 Push-Pull,Receptacle
颜色 黑色
长*宽*高 10.16mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 卷带包装

HLE-104-02-S-DV-A-TR厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-104-02-S-DV-A-TR数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HLE-104-02-S-DV-A-TR HLE-104-02-S-DV-A-TR数据手册

HLE-104-02-S-DV-A-TR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
125+ $ 5.7704 ¥ 47.8945
500+ $ 4.1418 ¥ 34.3772
1000+ $ 3.2773 ¥ 27.2014
2500+ $ 2.1916 ¥ 18.1899
10096+ $ 1.4094 ¥ 11.6983
27287+ $ 1.3049 ¥ 10.8305
58999+ $ 1.2064 ¥ 10.0128
库存: 12500
起订量: 125 增量: 1
交货地:
最小起订量为:125
合计: ¥ 5986.81
