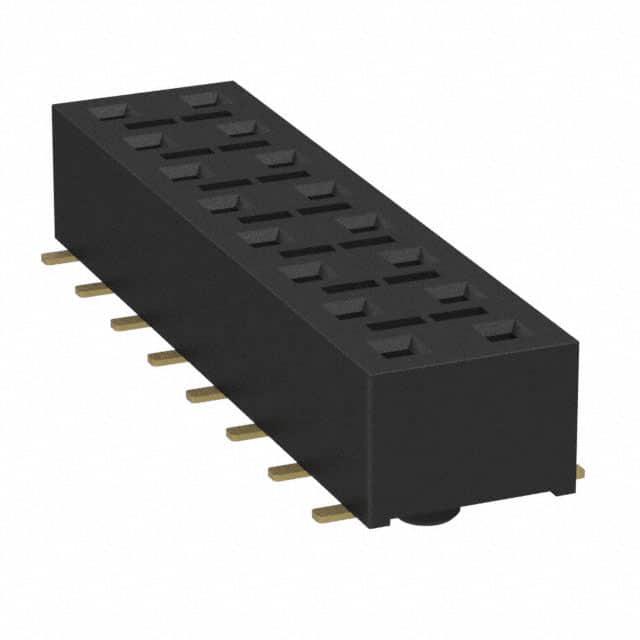

HLE-108-02-G-DV-BE-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 2.54mm间距8p双排排母 排母, HLE系列, 直角, 表面
供应商型号: 3700067
供应商: 海外现货
标准整包数: 1

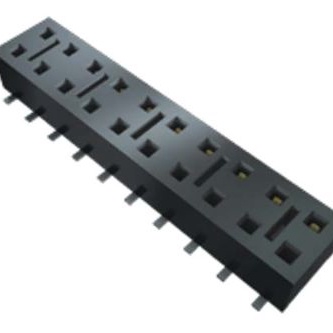

SAMTEC 矩形连接器 - 外壳 HLE-108-02-G-DV-BE-A

HLE-108-02-G-DV-BE-A概述


    产品简介


    本手册描述的是由Samtec公司生产的高密度垂直表面贴装连接器(RHLE-50-D),用于实现高速信号传输及电源分配。这类连接器广泛应用于计算机、通信设备、消费电子产品等领域,尤其适用于需要高度可靠连接的场合。

    技术参数


    - 插针数: 可选2到50个位置,每行最多50个位置。
    - 接触点材料: 铍铜(BeCu)。
    - 电镀规格: 包括金电镀、选择性金电镀、轻金电镀等多种选项,具体依据不同的使用需求。
    - 外形尺寸: 插针间距为0.1英寸(2.54毫米),最大位移量(任意方向)为0.005英寸(0.13毫米)。
    - 材料: 连接器主体采用Vectra E130i材料,阻燃等级UL94V-0。

    产品特点和优势


    - 高可靠性: 使用铍铜材质的接触点,确保在多次插拔后仍保持良好的导电性能。
    - 广泛的适用性: 多种电镀规格选择,能够满足不同环境下的应用需求。
    - 高密度设计: 0.1英寸的间距允许在有限空间内实现更多的信号传输。
    - 稳固的机械结构: 最大位移量为0.005英寸,确保长期使用中的稳定性和耐用性。

    应用案例和使用建议


    应用案例
    - 数据中心: 用于服务器之间的高速数据传输。
    - 移动设备: 在智能手机和平板电脑中实现电池充电与数据同步。
    - 汽车电子: 用于ECU与传感器间的连接。
    使用建议
    - 正确安装: 在安装过程中要特别注意保持适当的插入力,以避免接触不良。
    - 环境适应: 根据具体的使用环境选择合适的电镀类型,比如对于潮湿环境可以选择带有防护层的电镀。

    兼容性和支持


    - 兼容性: RHLE-50-D系列连接器与多种标准管脚布局相兼容,可轻松集成到现有的电路板设计中。
    - 支持: Samtec提供详尽的技术文档和支持服务,包括安装指南、应用笔记以及客户支持热线。

    常见问题与解决方案


    - 问题1: 插入过程中感觉阻力过大。
    - 解决方案: 确保所有接触面清洁且无异物阻碍,适当调整插入角度。

    - 问题2: 接触电阻异常。
    - 解决方案: 检查接触点是否有腐蚀或氧化现象,必要时更换新的连接器。

    总结和推荐


    RHLE-50-D系列连接器凭借其高密度设计、可靠的接触性能以及多样的电镀选项,在多个行业应用中表现出色。虽然它可能不适合自动化组装的某些特殊场景,但对于大多数手动组装的应用来说,它都是一个非常可靠的选择。强烈推荐在对连接可靠性有严格要求的设计中使用此款连接器。

HLE-108-02-G-DV-BE-A参数

参数
针脚数 16pin
类型 Bottom Entry,Push-Pull,Receptacle
颜色 黑色
触头类型 Female Socket
紧固类型 推挽式
排数 2
触头端接 -
长*宽*高 20.32mm(长度)*6.6mm(高度)
通用封装 SMD,P=2.54mm
安装方式 贴片安装
零件状态 在售
包装方式 管装

HLE-108-02-G-DV-BE-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

HLE-108-02-G-DV-BE-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC HLE-108-02-G-DV-BE-A HLE-108-02-G-DV-BE-A数据手册
