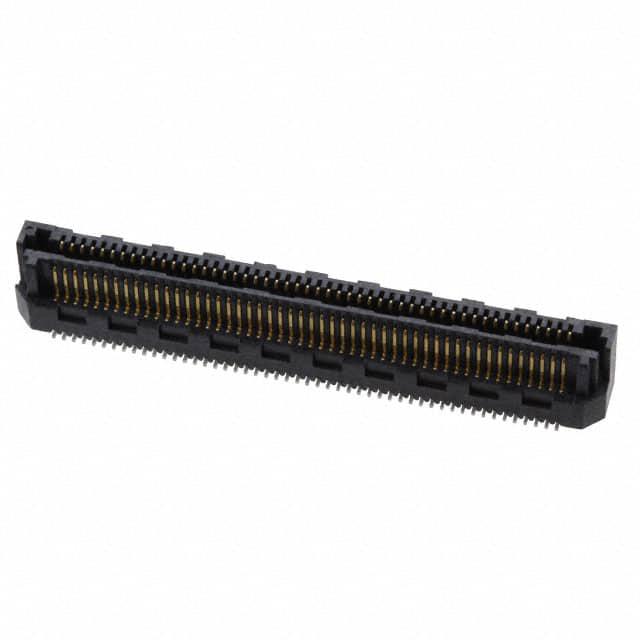

LSS-150-03-L-DV-A

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.635mm间距100p双排排针 板对板连接器, LSS系列, 直角, 表面
供应商型号: 200-LSS15003LDVA
供应商: Mouser
标准整包数: 1
SAMTEC 矩形连接器 - 外壳 LSS-150-03-L-DV-A

LSS-150-03-L-DV-A概述

    产品概述:SAMTEC LSS系列垂直互连系统

    产品简介


    SAMTEC LSS系列垂直互连系统是一种高性能的电子连接器,适用于多种电子设备,尤其是需要高密度互连的应用场合。该系列产品主要用于计算机、通信设备、工业自动化控制系统等领域。LSS系列具备出色的电气性能和机械稳定性,确保信号传输的可靠性和稳定性。

    技术参数


    - 产品型号: LSS-1XX-XX-XX-DV-XX-XX
    - 引脚样式:
    - `-01`: 3mm (见表3)
    - `-02`: 6mm (见表3)
    - `-03`: 4mm (见表3)
    - 电镀规格:
    - `-L`: 接触区10微英寸AU,尾部哑光锡
    - `-F`: 接触区3微英寸AU,尾部哑光锡
    - `-H`: 接触区30微英寸AU,尾部3微英寸AU
    - `-LM`: 接触区10微英寸AU,尾部哑光锡
    - `-FM`: 接触区3微英寸AU,尾部哑光锡
    - 选项:
    - `-K`: 聚酰亚胺薄膜(使用K-DOT-.138-.250-.005,参见图2)
    - `-TR`: 盘带卷绕(见注8)
    - `-FR`: 完整卷盘量盘带卷绕(见注9)
    - `-DV`: 双垂直结构
    - `-A`: 对准销(要求-01引脚样式;对于-02和-03可选)
    - `-LC`: 锁定夹(仅限-02和-03引脚样式)

    产品特点和优势


    LSS系列垂直互连系统的主要特点和优势如下:
    - 高可靠性: 提供稳定的电气性能和机械稳定性。
    - 高密度互连: 允许在有限空间内实现更高的互连密度。
    - 多引脚选项: 提供多种引脚长度选项,适应不同应用场景。
    - 电镀选择多样: 用户可根据需求选择不同的电镀规格。
    - 锁定夹设计: 确保连接稳固,提高长期使用中的可靠性。
    - 兼容性强: 可与多种标准尺寸的其他连接器配合使用。

    应用案例和使用建议


    LSS系列垂直互连系统在许多领域都有广泛应用,如:
    - 计算机服务器: 高密度背板互连。
    - 通信设备: 基站和路由器的内部连接。
    - 工业自动化: 控制系统的板间连接。
    使用建议:
    - 环境适应性: 在选择连接器时,要考虑到安装环境的温度和湿度等因素,确保选型合适。
    - 正确安装: 确保连接器安装正确,特别是在安装带有锁定夹的型号时要严格按照说明书操作。
    - 维护保养: 定期检查连接器的连接状态,及时更换损坏部件。

    兼容性和支持


    LSS系列垂直互连系统与其他同类连接器兼容良好,便于用户进行替换或扩展。厂商提供全面的技术支持,用户可以通过联系IPG@SAMTEC.COM获得更详细的支持信息。

    常见问题与解决方案


    1. 接触不良
    - 解决方案: 检查引脚和插座是否清洁,确保安装无误。
    2. 锁定夹失效
    - 解决方案: 检查锁定夹是否正确安装,必要时更换新的锁定夹。
    3. 信号传输不稳定
    - 解决方案: 确认电镀规格是否符合要求,调整电镀规格以优化信号传输。

    总结和推荐


    LSS系列垂直互连系统是一款高性能的连接器产品,具有可靠的电气性能、高密度互连能力和多种引脚选项。其独特的锁定夹设计和丰富的电镀规格使其在多种应用场景中表现出色。总体而言,该产品是市场上值得信赖的选择,强烈推荐用于需要高密度互连和稳定信号传输的电子设备中。

LSS-150-03-L-DV-A参数

参数
类型 Hermaphroditic,Non-Gendered,Self Mating
颜色 -
触头类型 -
紧固类型 -
排数 2
触头端接 -
针脚数 100pin
安装方式 贴片安装
零件状态 在售
包装方式 管装

LSS-150-03-L-DV-A厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

LSS-150-03-L-DV-A数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC LSS-150-03-L-DV-A LSS-150-03-L-DV-A数据手册

LSS-150-03-L-DV-A封装设计

查看详情并下载
Symbol
Footprint
3D Model
