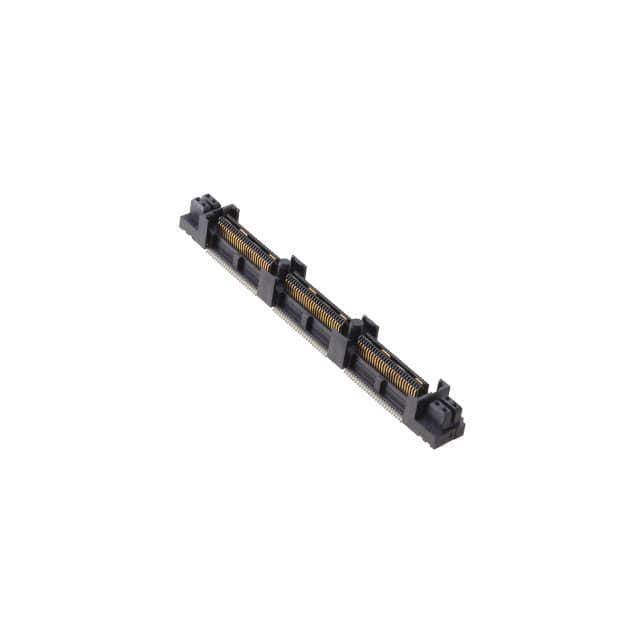

QFS-078-04.25-L-D-PC4

产品分类: 矩形连接器 - 外壳
厂牌: SAMTEC
产品描述: Samtec 0.635mm间距156p双排排母, QFS系列, 直角, 通孔安装
供应商型号: 3584578
供应商: 海外现货
标准整包数: 1

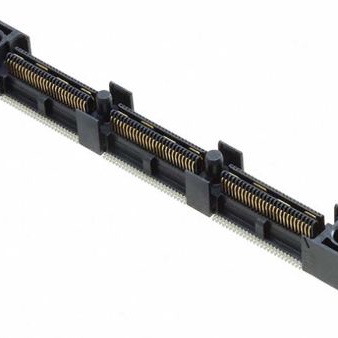

SAMTEC 矩形连接器 - 外壳 QFS-078-04.25-L-D-PC4

QFS-078-04.25-L-D-PC4概述


    产品简介


    基本信息
    本手册介绍的产品是Samtec公司的QFS系列电子连接器。这些连接器主要用于多种高要求的电子设备,包括通信设备、工业控制系统、医疗设备以及航空航天领域。它们提供高密度连接,能够承载信号、电源以及射频信号,具有优异的电气性能和可靠性。
    主要功能
    - 高密度信号连接
    - 支持多种引脚配置,如26、52、78、104等
    - 可选导电材料包括金、锡等,提供不同接触电阻
    - 可选择镀层,包括选择性金镀、选择性锡镀等
    - 提供引导孔、对齐销等附加功能
    - 可选多种端口组合方式,如信号、电源、射频组合

    技术参数


    尺寸与公差
    - 尺寸:通常为0.635mm双排终端条
    - 公差:接触点尺寸精度要求高,接触间距公差为±0.002英寸(±0.05mm)
    - 最大允许毛刺:0.0015英寸(0.038mm)
    材料与规格
    - 绝缘材料:LCP,颜色为黑色
    - 接触件材料:磷青铜
    - 导电材料:金镀层、锡镀层
    性能参数
    - 最大推力:信号端子为0.5磅,接地端子为1磅,电源端子为0.5磅,射频端子为0.5磅
    - 引导孔选项:可选(仅限于04.25引脚样式)
    - 选择性镀层:选择性金镀(仅限于06.25引脚样式)
    - 密封性:良好密封设计以保证接触可靠

    产品特点和优势


    独特功能
    - 高密度连接设计,适用于空间受限的应用场合
    - 多种镀层选项提高长期可靠性
    - 集成引导孔和对齐销,便于安装和维护
    市场竞争力
    - 通过选择性镀层,减少摩擦损耗,延长使用寿命
    - 良好的电气性能和可靠的机械连接,使得该系列产品在市场上具备很强的竞争优势

    应用案例和使用建议


    应用场景
    - 通信基站的连接模块
    - 工业控制系统的I/O接口
    - 医疗设备的信号传输
    使用建议
    - 在使用过程中,确保所有连接器的清洁度和正确的安装方向,以避免不必要的磨损和损坏
    - 对于高密度连接,考虑使用适当的辅助工具,以确保每次都能正确无误地安装

    兼容性和支持


    兼容性
    - 可以与其他标准接口兼容,确保与其他设备无缝连接
    支持和服务
    - 提供详尽的技术文档和客户支持
    - 定期进行产品更新和技术培训,以满足不断变化的市场需求

    常见问题与解决方案


    问题1:安装时容易出现错误
    解决方案:严格按照技术手册中的步骤操作,使用专用的安装工具。
    问题2:信号传输不稳定
    解决方案:检查接触件的镀层是否完整,以及是否有杂质或灰尘影响接触。
    问题3:长时间使用后性能下降
    解决方案:定期清理接触面,确保良好的接触状态。如果需要,更换磨损的部件。

    总结和推荐


    优点

    总结


    - 高密度连接设计,节省空间
    - 多种镀层和端口组合选项,灵活性高
    - 优秀的电气和机械性能,稳定可靠
    推荐使用
    鉴于上述特性,我们强烈推荐使用Samtec的QFS系列连接器。无论是新项目还是现有设备的升级,其优越的性能和多功能性将为您的设计提供坚实的基础。

QFS-078-04.25-L-D-PC4参数

参数
排数 2
触头端接 -
针脚数 164pin
类型 Center Strip Contacts,Receptacle
颜色 -
触头类型 -
紧固类型 -
长*宽*高 65.04mm(长度)*8.13mm(高度)
通用封装 SMD,P=0.64mm
安装方式 贴片安装
应用等级 工业级
零件状态 在售
包装方式 托盘

QFS-078-04.25-L-D-PC4厂商介绍

Samtec 是一家全球领先的高性能互连解决方案提供商,成立于1976年,总部位于美国印第安纳州。公司专注于设计和制造各种电子互连产品,包括高速电缆组件、高速PCB互连系统、高速背板、高速线缆组件、高速连接器和高速光互连解决方案等。

Samtec 的主营产品分类主要包括:
1. 高速电缆组件:提供各种类型的高速电缆组件,如同轴电缆、差分对电缆等。
2. 高速PCB互连系统:包括各种PCB互连解决方案,如微间距连接器、高速背板等。
3. 高速线缆组件:提供各种类型的线缆组件,如USB、HDMI、DisplayPort等。
4. 高速连接器:包括各种类型的高速连接器,如SFP、QSFP、CXP等。
5. 高速光互连解决方案:提供各种光互连解决方案,如光纤连接器、光纤适配器等。

Samtec 的产品广泛应用于通信、计算机、工业、医疗、*事和****等领域。Samtec 的优势在于其创新的设计、高质量的制造、快速的交货和优秀的客户服务。公司致力于为客户提供高性能、高可靠性的互连解决方案,以满足各种严苛的应用需求。

QFS-078-04.25-L-D-PC4数据手册

厂牌 PDF简要描述 下载
SAMTEC 矩形连接器 - 外壳 SAMTEC QFS-078-04.25-L-D-PC4 QFS-078-04.25-L-D-PC4数据手册

QFS-078-04.25-L-D-PC4封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 125.4763
10+ ¥ 123.2356
26+ ¥ 123.2356
52+ ¥ 120.995
104+ ¥ 120.995
260+ ¥ 120.995
库存: 7
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 125.47
